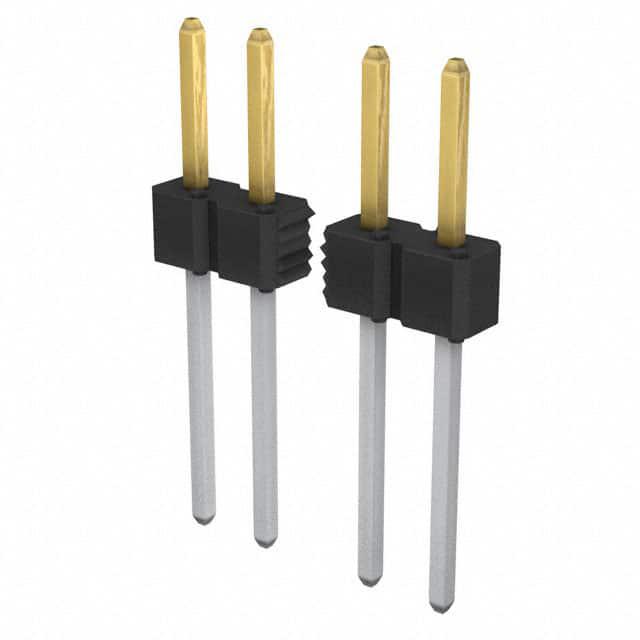

77311-805-36LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 36pin 3A 380nm 金 黑色 通孔安装
供应商型号: 649-77311-805-36LF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-805-36LF

77311-805-36LF概述


    产品简介


    Duplex Plated Bergstik® II Headers 是一款高性能的连接器,主要用于电子设备的板对板、板对线、板对电缆以及板对柔性接口的连接。这些连接器适用于多种配置,如垂直单排、双排或三排以及直角单排和双排布局,使其成为多领域应用的理想选择。

    技术参数


    - 绝缘电阻:不小于5,000兆欧姆(MΩ),测试电压为500V DC。
    - 介电耐压:无电弧、绝缘击穿或漏电流大于1毫安(mA)的现象,测试电压为1500V (DC, RMS 或AC, 60Hz)。
    - 电流额定值:3安培(A)。
    - 操作温度范围:-65°C 至 +130°C。
    - 镀层要求:Pin部分采用磷青铜合金(UNS C51000),具有UL-94-V0阻燃等级的高温度树脂绝缘体。
    - 焊尾厚度:锡铅镀层100μ英寸,纯锡镀层100-150μ英寸。
    - 接点区域镀层:金镀层,厚度为100u"至150u"。

    产品特点和优势


    - 材料选择:采用磷青铜合金和具有UL-94-V0阻燃等级的高温度树脂,确保产品的稳定性和可靠性。
    - 镀层技术:镀层采用双面处理工艺,增加耐磨性和抗腐蚀性。
    - 宽温度适应性:操作温度范围广泛,从-65°C到+130°C,确保在各种极端环境下的正常运行。
    - 电气特性:具有优异的绝缘性能和耐压能力,适合高压环境应用。

    应用案例和使用建议


    - 应用场景:适用于板对板、板对线、板对电缆以及板对柔性接口的连接,广泛应用于计算机、通讯设备、汽车电子等领域。
    - 使用建议:确保连接器的正确安装和维护,定期检查连接器的状态以避免接触不良或损坏。

    兼容性和支持


    - 兼容性:与FCI的Mini PV终端或其他0.025"针式兼容的插座(间距0.100")兼容。
    - 技术支持:提供详细的技术文档和用户指南,确保客户能够顺利安装和使用。

    常见问题与解决方案


    - 问题1:接触不良。
    - 解决方案:检查接点是否有污垢或氧化,重新清洁并正确安装。
    - 问题2:焊接过程中损坏。
    - 解决方案:确保焊接条件符合规范,使用适当的焊接工具和技术。

    总结和推荐


    Duplex Plated Bergstik® II Headers 连接器以其出色的电气特性和广泛的适用温度范围,在多领域应用中表现出色。结合其卓越的材料选择和稳定的制造工艺,是值得推荐的选择。无论是对于新项目还是现有系统的升级,这款连接器都是理想之选。

77311-805-36LF参数

参数
额定电流 3A
针脚数 36pin
防护等级 -
触头镀层 - 配接
触头镀层厚度 - 配接 380nm
类型 Header,Push-Pull
间距-配接 2.54mm
排数 1
颜色 黑色
安装方式 通孔安装
零件状态 在售
包装方式 袋装

77311-805-36LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-805-36LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-805-36LF 77311-805-36LF数据手册

77311-805-36LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 3.45 ¥ 29.1525
10+ $ 3.003 ¥ 25.3754
50+ $ 2.8836 ¥ 24.3664
100+ $ 2.4408 ¥ 20.6248
200+ $ 2.106 ¥ 17.7957
500+ $ 2.0088 ¥ 16.9744
1000+ $ 1.7745 ¥ 14.9945
2500+ $ 1.722 ¥ 14.5509
库存: 124
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 29.15
直接购买
加入购物车
