首页  >  产品百科  >  RTHP0201PN-50C

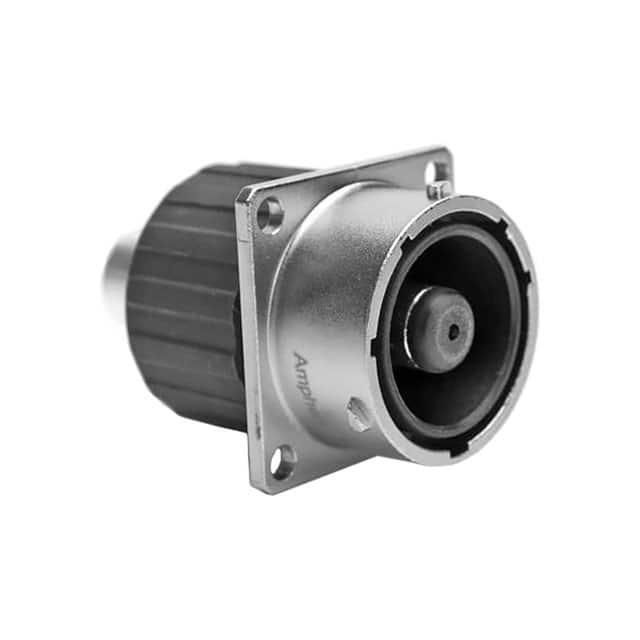

RTHP0201PN-50C

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Receptacle 1pin Zinc Die Cast 180A 银 银色 法兰安装,面板安装
供应商型号: Q-TCC-RTHP0201PN-50C
供应商: 期货订购
标准整包数: 50
AMPHENOL 圆形连接器 RTHP0201PN-50C

RTHP0201PN-50C概述

    电子元器件产品技术手册解析

    产品简介


    产品名称: ECO-MATE 接收器
    产品类型: 电连接器
    主要功能: 提供高性能的电气连接解决方案,适用于需要大电流传输的场景。
    应用领域: 主要用于工业控制、电力系统、新能源汽车、通信设备等领域。

    技术参数


    | 参数 | 值 |

    | 接触点类型 | 单针(直径10mm) |
    | 接触方式 | 压接型 |
    | 安装方式 | 法兰墙式 |
    | 材料规格 | 阻燃PA66 |
    | 工作温度范围 | -40°C 至 +125°C |
    | 额定电压 | 630V AC/DC |
    | 额定电流 | 最大180A |
    | 绝缘耐压等级 | <2毫安泄漏@5000V AC |
    | 防护等级 | IP67(对接状态) |
    | 污染程度 | 3级 |
    | 过电压类别 | III类 |
    | 对接循环寿命 | >100次 |
    | 符合RoHS标准 | 是 |

    产品特点和优势


    1. 高可靠性: 经过超过100次对接循环测试,确保长期稳定运行。
    2. 卓越的防护性能: 达到IP67防护等级,在恶劣环境下依然可靠。
    3. 低阻抗设计: 采用银镀层铜合金接触点,降低电阻损耗。
    4. 广泛兼容性: 支持多种定位孔标识,方便不同场景下的灵活配置。
    5. 环保友好: 符合RoHS标准,满足绿色环保要求。

    应用案例和使用建议


    应用案例:
    - 工业控制柜内大功率设备间的信号与电源连接。
    - 新能源电动汽车高压配电箱内的连接器。
    - 数据中心机柜间大电流传输连接。
    使用建议:
    - 在安装前确认所有接线正确无误,避免短路风险。
    - 确保安装表面清洁并涂覆适量导电脂,以减少接触电阻。
    - 定期检查对接状态,防止因长期使用导致接触不良。

    兼容性和支持


    - 兼容性: 与多种品牌和型号的插头配合良好,支持定制化接口设计。
    - 支持服务: Amphenol提供详尽的技术文档和客户支持,涵盖安装指导、故障排查等内容。

    常见问题与解决方案


    | 问题描述 | 解决方案 |

    | 接触不良 | 检查接触面是否清洁,必要时重新压接。 |
    | 温度过高 | 确保散热通道畅通,检查是否超负荷运行。 |
    | 密封失效 | 更换密封件,并按规范进行安装。 |

    总结和推荐


    ECO-MATE接收器凭借其卓越的电气性能、可靠的耐用性和广泛的适用性,在工业及新能源领域具有显著竞争优势。无论是从技术规格还是实际应用效果来看,它都是一款值得信赖的产品。因此,我们强烈推荐此款接收器作为工业和高端电子设备连接的理想选择。

RTHP0201PN-50C参数

参数
外壳材料 Zinc Die Cast
针脚数 1pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Receptacle
颜色 银色
端接 -
额定电流 180A
安装方式 法兰安装,面板安装
应用等级 汽车级
零件状态 在售
包装方式 散装

RTHP0201PN-50C厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTHP0201PN-50C数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTHP0201PN-50C RTHP0201PN-50C数据手册

RTHP0201PN-50C封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
50+ $ 55.236 ¥ 466.7442
库存: 5000
起订量: 500 增量: 50
交货地:
最小起订量为:50
合计: ¥ 23337.21
