首页  >  产品百科  >  71922-126LF

71922-126LF

厂牌: AMPHENOL
产品描述: Amphenol Communications Solutions 2.54mm间距26p双排排针, Quickie系列, 直角, 通孔安装
供应商型号: 2180842
供应商: 海外现货
标准整包数: 9

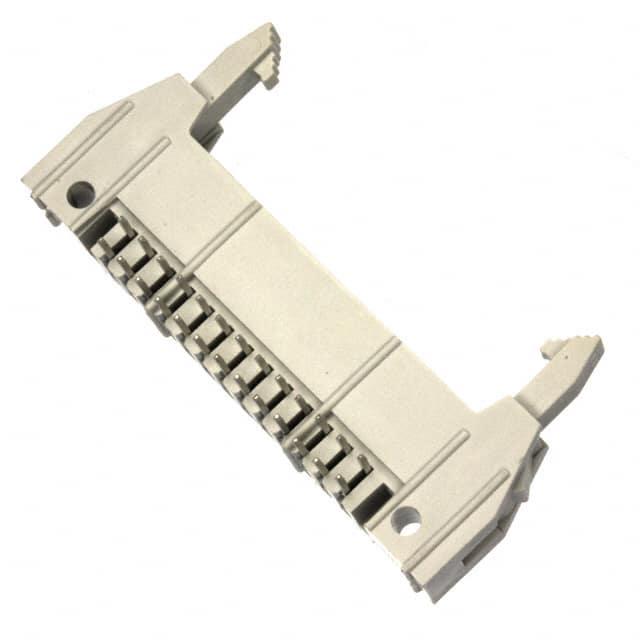

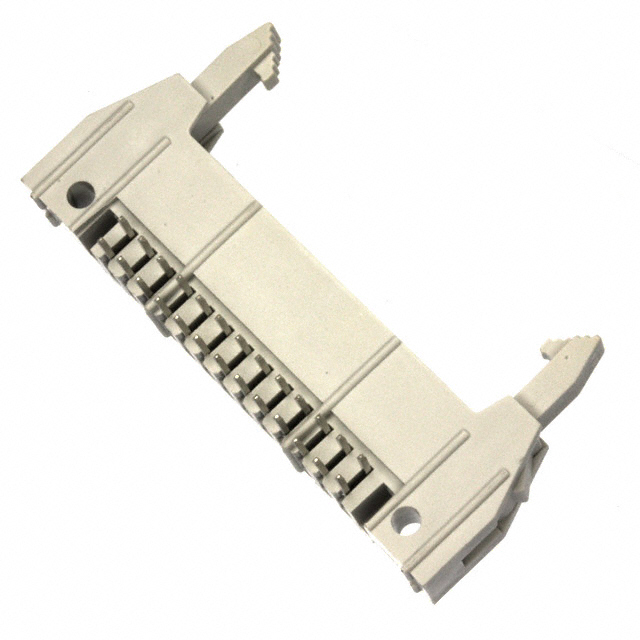

AMPHENOL 矩形连接器 - 针座 - 公插针 71922-126LF

71922-126LF概述

    Quickie™ Connector System 技术手册

    1. 产品简介


    Quickie™ 连接器系统是一种专为印刷电路板到柔性电缆(圆形导体)连接设计的绝缘穿刺连接器。它适用于低功率应用场合,可广泛应用于各种电子设备中。该连接器具有模块化设计,方便在不同应用场景下灵活配置。

    2. 技术参数


    - 电气特性:
    - 最大电流:1.0 安培 DC
    - 接触电阻:不超过 10 毫欧姆(暴露于指定环境后不超过 15 毫欧姆)
    - 低电平电路电阻:不超过 10 毫欧姆(暴露于指定环境后不超过 15 毫欧姆)
    - 绝缘电阻:未终止连接器不小于 50,000 兆欧姆
    - 耐电压测试:无弧光、绝缘击穿或泄漏电流(> 1 毫安)
    - 机械特性:
    - 电缆保持力:承受沿电缆宽度方向均匀分布的 10 磅/英寸(约 0.146 牛顿/毫米)
    - 电缆柔韧性:承受 100 次电缆弯曲(张力 2 磅/英寸,弯曲角度 140°)
    - 插入力:插入力不超过表 1 中指定值
    - 单个接触分离力:不少于 25 克
    - 100 次插拔循环后的接触力保持:接触分离力不少于 25 克,接触电阻不超过 15 毫欧姆
    - 环境条件:
    - 湿度测试:96 小时,湿度 90%,温度 40°C
    - 温度冲击测试:温度范围 -65°C 至 +105°C
    - 高温寿命测试:85°C 下 250 小时
    - 冲击测试:100G,6ms 锯齿波,沿三个正交轴各进行 3 次
    - 振动测试:+15G,10 到 2,000 Hz,每个轴 4 小时

    3. 产品特点和优势


    - 快速安装:无需预剥离绝缘层即可直接连接圆形导体电缆,提高了装配效率。
    - 高可靠性:接触电阻稳定,耐受力强,经过多次插拔仍能保持良好的电气性能。
    - 多功能性:可提供锁紧机构、防松结构和极性特征等多种选件,适应不同的应用需求。
    - 优异的环境适应性:通过严格的湿度、温度、冲击和振动测试,确保在恶劣环境中也能稳定工作。

    4. 应用案例和使用建议


    - 应用案例:
    - 汽车电子:用于车内电子控制单元与传感器之间的连接,提供稳定的信号传输。
    - 工业自动化:用于机器人的运动控制系统中,确保长时间运行下的可靠连接。

    - 使用建议:
    - 在安装过程中注意不要过度施加插入力,以免损坏连接器。
    - 定期检查电缆保持力,确保连接牢固,避免意外断开。

    5. 兼容性和支持


    - 该连接器系统与其他柔性电缆(如符合规格 BUS-12-001 的电缆)完全兼容。
    - 厂商提供详细的安装和维护指南,同时为客户提供技术支持和售后服务。

    6. 常见问题与解决方案


    - 问题 1:插入力过大,无法顺利插拔。
    - 解决办法:检查连接器是否正确对齐,必要时请重新调整位置。

    - 问题 2:接触电阻超标。
    - 解决办法:确认接触面是否有污渍或损伤,及时清洁或更换受损部件。

    7. 总结和推荐


    Quickie™ 连接器系统以其高效、可靠的特性,适用于多种应用场景,特别适合在恶劣环境下使用。对于需要快速、稳固连接的场合,该产品表现出色,强烈推荐使用。

71922-126LF参数

参数
针脚数 26pin
额定电流 3A
类型 Header,Latch Lock/Eject Hooks
间距-配接 2.54mm
颜色 灰色
排数 2
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
长*宽*高 52.32mm*8.6106mm*26.8mm
安装方式 通孔安装
应用等级 商用级
零件状态 在售
包装方式 盒装,管装

71922-126LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71922-126LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 71922-126LF 71922-126LF数据手册

71922-126LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
