首页  >  产品百科  >  C146 21R016 507 8

C146 21R016 507 8

厂牌: AMPHENOL

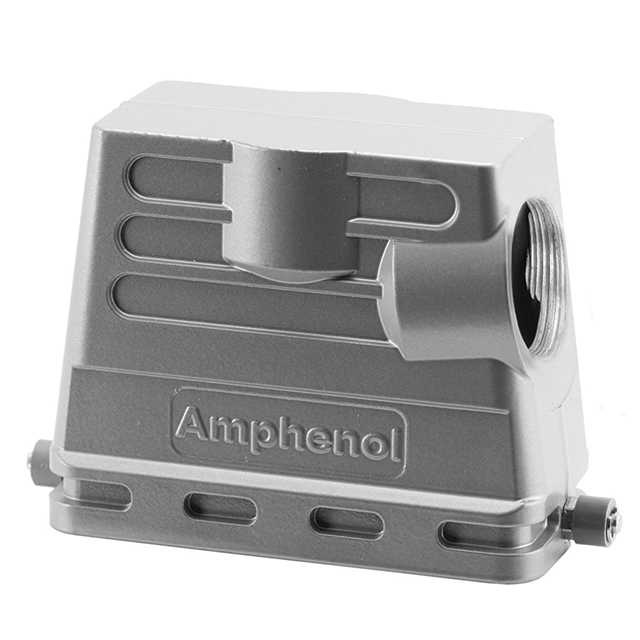

产品描述: Hood 90 Degree
供应商型号: Q-TCC-C146 21R016 507 8
供应商: 期货订购
标准整包数: 1
AMPHENOL 重载连接器 - 外壳/盖罩/基底 C146 21R016 507 8

C146 21R016 507 8概述

    # Radsok® 高功率连接器:技术创新与卓越表现

    产品简介


    Radsok® 是一款由 Amphenol-Tuchel Electronics GmbH 开发的高功率连接器系列,专为工业应用设计。该系列产品以其卓越的接触可靠性和高电流传输能力而闻名,适用于能源发电与分配、交通运输、重型设备、工厂自动化、无线户外设备及芯片卡读取器等领域。Radsok® 连接器以 "Radial Socket" 技术为核心,提供超高的电流容量和耐用性,确保长时间稳定运行。
    Radsok® 产品线涵盖了多种规格,包括 Busbar|Mate、Board|Mate、Ground|Mate 和 Wallbushing 系列。这些连接器具有紧凑的设计、快速插拔功能、抗震特性以及极低的接触电阻,是高要求工业应用的理想选择。

    技术参数


    以下为 Radsok® 主要技术参数的汇总:
    Radsok 电气特性:
    | 尺寸(mm) | 过渡电阻(mΩ) | 最大电流(A) @ 85°C |
    |
    | 3.6 | <0.2 | 134 |
    | 6.0 | <0.1 | 197 |
    | 8.0 | <0.1 | 230 |
    Radsok 机械特性:
    - 插拔力:3.6 mm(9 N ±3)、6.0 mm(21 N ±10)、8.0 mm(30 N ±12)
    - 插拔寿命:≥ 1000 次
    - 工作温度范围:-40°C 至 +125°C(短时可达 +150°C)
    环境特性:
    - 防护等级:IP65/IP67(Wallbushing 系列)

    产品特点和优势


    Radsok® 系列连接器的主要特点如下:
    1. 低接触电阻与高电流容量:通过其独特的网格结构设计,Radsok® 实现了高达 65% 的接触覆盖面积,显著降低了接触电阻并提高了电流传输效率。
    2. 振动防护与偏轴插入容差:超弹性网格设计确保即使在强烈振动环境下也能保持稳定的电气连续性,同时允许一定程度的轴向偏移。
    3. 高耐用性:得益于特殊材料和创新结构,Radsok® 能够承受高频次插拔操作,同时维持高电流承载能力和抗振性能。
    4. 自清洁功能:插针插入时的擦净动作可有效清除污染物,保证长期可靠的电流传导。

    应用案例和使用建议


    应用案例
    - 新能源领域:Radsok® 在光伏逆变器系统中用于高电流传输,确保高效电力分配。
    - 轨道交通:用于列车内部配电系统,提供稳定且安全的连接。
    - 工业自动化:作为工厂自动化设备的关键部件,满足严苛的工作条件需求。
    使用建议
    - 合理选型:根据实际应用场景选择合适的尺寸(3.6 mm、6.0 mm 或 8.0 mm)以匹配负载需求。
    - 安装细节:注意连接器的正确插拔顺序和扭矩值(例如,Busbar|Mate 的扭紧扭矩分别为 8 Nm、12 Nm 和 15 Nm)。
    - 定期维护:对于长时间运行的应用,建议定期检查接触点状态,确保无污染积累。

    兼容性和支持


    Radsok® 产品具有广泛的兼容性,能够轻松集成到现有系统中。Amphenol 提供全面的技术支持,包括现场服务、培训和技术文档下载。此外,其全球化的服务网络确保了及时响应客户的需求。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔力过大 | 检查工具设置是否正确 |
    | 接触不良 | 清洁连接器表面 |
    | 长期使用后接触电阻增加 | 更换已磨损的连接器组件 |

    总结和推荐


    综上所述,Radsok® 系列高功率连接器凭借其出色的电气性能、可靠性及适应性,在工业应用中展现出显著的优势。它不仅解决了传统连接技术面临的挑战,还提供了更高的安全性与稳定性。因此,我们强烈推荐 Radsok® 用于需要高性能和高可靠性的工业项目中。无论是新能源、轨道交通还是工业自动化领域,Radsok® 都能提供最佳的解决方案。

C146 21R016 507 8参数

参数
长*宽*高 93.5mm*43mm*76mm
安装方式 底座安装
应用等级 工业级
零件状态 在售
包装方式 散装

C146 21R016 507 8厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C146 21R016 507 8数据手册

厂牌 PDF简要描述 下载
AMPHENOL 重载连接器 - 外壳/盖罩/基底 AMPHENOL C146 21R016 507 8 C146 21R016 507 8数据手册

C146 21R016 507 8封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 23.124 ¥ 195.3978
库存: 100
起订量: 500 增量: 1
交货地:
最小起订量为:1
合计: ¥ 195.39
直接购买
加入购物车
