USBFTV22ZN

产品分类: 圆形连接器
厂牌: AMPHENOL

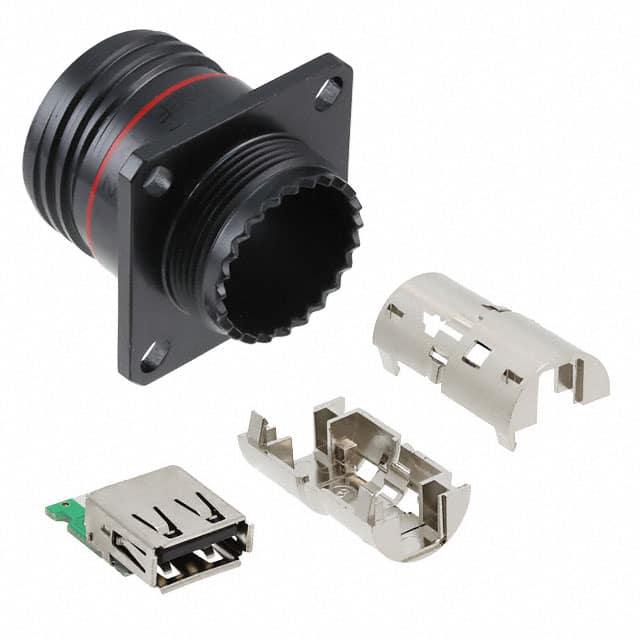

产品描述: Amphenol Socapex USB2.0A母座 USB连接器, USBFTV系列, 孔安装, 焊接端接
供应商型号: 3582420
供应商: element14
标准整包数: 1
AMPHENOL 圆形连接器 USBFTV22ZN

USBFTV22ZN概述

    Amphenol USBF TV 系列技术手册

    1. 产品简介


    Amphenol USBF TV 系列是一种高防护等级的USB 2.0连接器,专为严苛环境中的数据传输而设计。此系列产品提供多种接插件类型,包括标准USB-A接口和金属外壳封装,具有优异的防尘、防水及抗冲击能力。适用于工业控制、铁路、战场通信系统和海军系统等场合。

    2. 技术参数


    - 数据传输:符合USB 2.0规范,最高数据传输速率可达480 Mbps(高速USB)。
    - 环境保护:
    - 当连接时密封性:IP68(临时浸入)
    - 盐雾测试:镍镀层48小时,橄榄绿镉镀层>500小时,海洋青铜镀层1000小时
    - 阻燃/低烟特性:UL94 V0和NF F 16 101 & 16 102
    - 振动测试:10 – 500 Hz,10 g,三轴振动无断续> 1微秒
    - 冲击测试:IK06:重250克,从40厘米高处掉落至连接器上
    - 湿度测试:连续21天,温度43℃,湿度98%
    - 温度范围:-40℃ / +85℃

    3. 产品特点和优势


    - 优异的环境防护:符合IP68标准,可抵御灰尘和水的侵入。
    - 抗振性能:通过严格振动测试,确保在高振动环境中稳定工作。
    - 便捷安装:无需工具即可进行现场布线操作。
    - 电磁干扰防护:增强型EMI保护,确保信号完整性。
    - 安全可靠的机械锁定:采用Tri Start Thread耦合机制,配备防脱扣装置。
    - 多种极化选项:提供两种机械编码/极化方式,便于用户自定义。
    - 耐用性强:最大拔插次数可达500到1500次。

    4. 应用案例和使用建议


    - 工业控制:适用于工业自动化控制系统中的数据采集和传输,尤其是在粉尘较多或湿度较高的环境下。
    - 铁路系统:可用于列车内部及外部通信系统,保证数据的安全传输。
    - 战场通信系统:在复杂多变的作战环境中,确保稳定的通讯连接。
    - 海军系统:适应海上的恶劣条件,确保可靠的通讯设备。
    使用建议:
    - 在使用过程中应注意环境湿度,避免因湿度过大而导致内部组件损坏。
    - 定期检查密封圈和橡胶圈的完好性,确保长期运行中的可靠性和安全性。

    5. 兼容性和支持


    Amphenol USBF TV 系列可以兼容市面上大多数的USB 2.0电缆套件,且不需使用任何工具即可完成安装。对于其他电子元器件的兼容性,需要根据具体应用场景选择合适的型号和配置。
    厂商提供了详细的技术支持和售后服务,包括安装指导、故障排除及定期维护等服务,确保用户能够充分利用产品的所有功能并获得最佳使用体验。

    6. 常见问题与解决方案


    - 问题:连接器无法正常插入。
    - 解决方案:检查插头和插座的极化方向是否正确匹配。

    - 问题:数据传输不稳定。
    - 解决方案:确认连接器安装是否牢固,检查是否有松动现象;更换损坏的密封圈。

    7. 总结和推荐


    综上所述,Amphenol USBF TV 系列在高性能数据传输、环境保护、机械可靠性方面表现优异。尤其适合于恶劣环境下的工业和军事应用。如果您的项目需要高可靠性的数据连接解决方案,强烈推荐选用 Amphenol USBF TV 系列产品。

USBFTV22ZN参数

参数
针脚数 -
触头镀层 - 配接 -
类型 USB-A (USB TYPE-A)
颜色 -
端接 焊盘
额定电流 -
外壳材料 -
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装,袋装

USBFTV22ZN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USBFTV22ZN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL USBFTV22ZN USBFTV22ZN数据手册

USBFTV22ZN封装设计

查看详情并下载
Symbol
Footprint
3D Model
