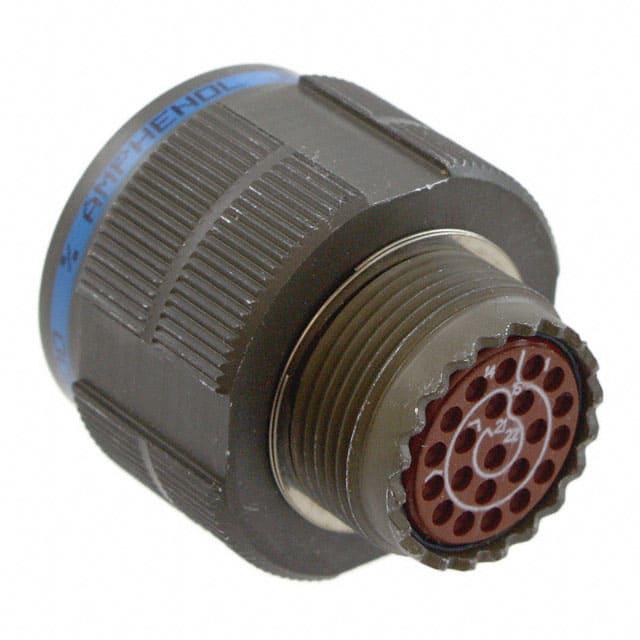

D38999/26WC35SN-LC

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Plug Housing,Threaded 22pin Aluminum 5A 导线安装,自由悬挂,通孔安装 31.34mm(长度)*31.34mm(宽度)
供应商型号: APH D38999/26WC35SN-LC
供应商: PEI-Genesis
标准整包数: 1
AMPHENOL 圆形连接器 D38999/26WC35SN-LC

D38999/26WC35SN-LC概述

    Amphenol Aerospace MIL-DTL-38999 系列电子元器件技术手册

    1. 产品简介


    产品类型:
    Amphenol Aerospace 的 MIL-DTL-38999 系列电子元器件是高可靠性的插接式连接器,广泛应用于军事、商业航空和工业领域。
    主要功能:
    这些连接器提供高密度接触点,适用于电力传输和信号传输。它们具有出色的电气性能和机械强度,能够承受严苛的工作环境。
    应用领域:
    - 军事设备
    - 商业航空
    - 工业自动化系统

    2. 技术参数


    | 参数 | 值 |

    | 接触点大小 | 23, 22D, 22M, 22, 20, 16, 12, 10, 8, 4 |
    | 总接触点数量 | 2 至 187 |
    | 额定电流 | 视具体型号而定(请参考手册) |
    | 额定电压 | 视具体型号而定(请参考手册) |
    | 工作温度范围 | -55°C 至 175°C |
    | 耐久性 | 高达数千次插拔循环 |

    3. 产品特点和优势


    独特功能:
    - 高密度设计:能够在有限的空间内实现更多的接触点。
    - 优良的电气性能:提供低接触电阻和良好的信号完整性。
    - 耐用性强:具备高机械强度和抗腐蚀性。
    市场竞争力:
    - 通过 AS9100 和 ISO9001 认证,确保产品质量和可靠性。
    - 广泛应用于高要求的行业,如军事和航空。

    4. 应用案例和使用建议


    应用案例:
    - 军事应用: 在各种战术通信设备中使用,以确保战场通讯的稳定性。
    - 航空航天: 在飞机和卫星上用于电力传输和信号传输,确保系统的正常运行。
    - 工业自动化: 在工厂自动化设备中使用,以实现设备之间的高效通信和电力传输。
    使用建议:
    - 在选择合适的型号时,需要考虑实际应用中的电流和电压需求。
    - 确保安装时接触良好,避免松动导致的接触不良。
    - 定期进行检查和维护,确保长期可靠运行。

    5. 兼容性和支持


    兼容性:
    - 与 Amphenol Aerospace 的其他系列产品兼容。
    - 可以与特定标准的电缆配合使用,如 RG 180/U 和 RG 195/U。
    支持和维护:
    - 全球销售和支持网络,为客户提供及时的技术支持。
    - 提供详尽的产品手册和技术文档,方便用户进行安装和维护。

    6. 常见问题与解决方案


    | 问题 | 解决方案 |

    | 插头无法顺利插入 | 确保插头和插座对准,并且没有异物阻碍。 |
    | 电气性能不佳 | 检查接触点是否有氧化或磨损,必要时更换。 |
    | 机械损坏 | 立即停止使用,并联系技术支持。 |

    7. 总结和推荐


    综合评估:
    - Amphenol Aerospace 的 MIL-DTL-38999 系列电子元器件以其高可靠性、高性能和广泛的应用领域受到用户的青睐。
    - 适合于需要高度可靠性的应用场景,如军事和航空航天领域。
    推荐:
    - 强烈推荐使用此系列电子元器件,特别是在需要高性能和高可靠性的环境中。如果您有任何疑问或需要更多技术支持,请联系 Amphenol Aerospace 客服。

D38999/26WC35SN-LC参数

参数
类型 Plug Housing,Threaded
颜色 -
端接 -
额定电流 5A
外壳材料 Aluminum
针脚数 22pin
触头镀层 - 配接 -
长*宽*高 31.34mm(长度)*31.34mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装

D38999/26WC35SN-LC厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

D38999/26WC35SN-LC数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL D38999/26WC35SN-LC D38999/26WC35SN-LC数据手册

D38999/26WC35SN-LC封装设计

查看详情并下载
Symbol
Footprint
3D Model
