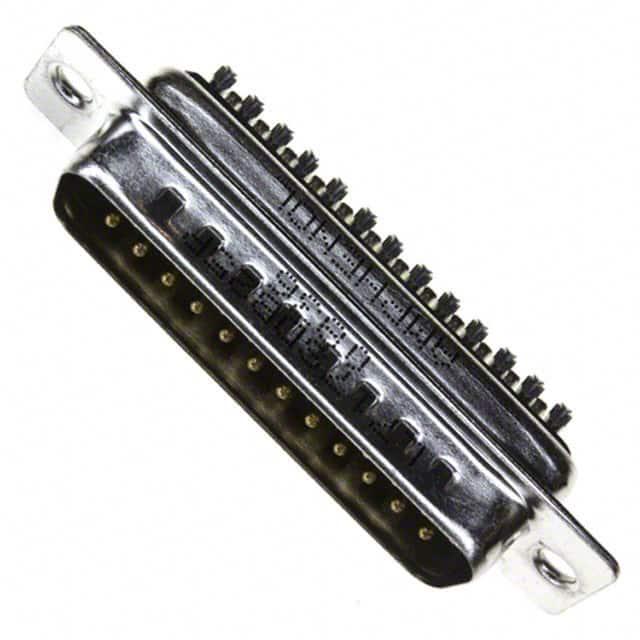

L717SDB25P

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Amphenol D型连接器, SD系列, 公插, DB25针, 面板安装, 直向主体
供应商型号: JY-L717SDB25P
供应商: 云汉优选
标准整包数: 1
AMPHENOL D-Sub 连接器 L717SDB25P

L717SDB25P概述

    电子元器件产品技术手册:Amphenol SD/E5系列

    1. 产品简介


    Amphenol SD/E5系列是一款高品质的电子连接器产品,主要应用于工业、电信及任何行业标准的输入输出接口。该系列产品采用精密成型的接触件和封闭式接触腔体设计,符合Amphenol公司高标准的质量和可靠性要求。它通过经济实惠的焊接端子连接方式,为用户提供高性能的连接解决方案。

    2. 技术参数


    - 材料和镀层
    - 壳体:钢,镍镀层上涂有锡
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0等级
    - 接触件:黄铜,接触区域镀金;端部区域镀镍,厚度不低于1.27μm(50μ")并覆盖2.54μm(100μ")的锡
    - 后插入件:黄铜,镀镍,厚度不低于2.54μm(100μ")
    - 螺旋锁:黄铜,镀镍,厚度不低于2.54μm(100μ")
    - 电气数据
    - 电流容量:标准密度为5A,高密度为3A
    - 额定电压:250V AC/rms 50Hz
    - 耐压:1000V AC/rms 50Hz,持续时间1分钟
    - 绝缘电阻:500V DC条件下,不低于1000MΩ
    - 接触电阻:最大值为20mΩ
    - 气候数据
    - 操作温度范围:-55°C至+125°C
    - 盐雾测试:24小时
    - 机械数据
    - 单个接触件插入力:最大值为0.54kg(1.19lb)
    - 单个接触件拔出力:标准密度最小值为0.06kg(0.13lb),高密度最小值为0.02kg(0.044lb)
    - 插拔力:插合最大值和分离最小值分别为3.05kg(6.74lb)和0.36kg(0.79lb)
    - 规格
    - UL文件编号:E149426
    - 连接器符合MIL C24308标准

    3. 产品特点和优势


    Amphenol SD/E5系列连接器具备以下独特功能和优势:
    - 精密成型的接触件和封闭式接触腔体设计,确保了极高的可靠性
    - 具备良好的机械强度和电性能,适用于苛刻的工作环境
    - 可选镀层包括闪镀金、0.4μm(15μ")和0.76μm(30μ")金,以满足不同应用需求
    - 多种尺寸可选,标准密度和高密度均可满足用户的不同需求

    4. 应用案例和使用建议


    - 应用场景
    - 工业自动化控制系统
    - 通信设备
    - 医疗设备
    - 使用建议
    - 在高湿度环境下使用时,注意定期检查连接器状态,防止腐蚀。
    - 使用高密度连接器时,应注意插拔力的限制,避免过度操作导致损坏。
    - 定期清洁接触面,确保良好接触,避免因氧化而导致的接触不良。

    5. 兼容性和支持


    Amphenol SD/E5系列连接器兼容多种安装方式,包括前安装、后安装、螺纹后插入等。此外,Amphenol公司还提供详细的技术支持和服务,用户可以通过电话和技术邮箱获得及时的帮助和支持。

    6. 常见问题与解决方案


    - 问题1:接触电阻过高
    - 解决方案:检查接触面是否有氧化或污垢,必要时重新清洁或更换连接器。
    - 问题2:接触件松动
    - 解决方案:确认安装是否正确,检查是否有足够的紧固力,必要时调整螺栓扭矩。
    - 问题3:连接器接触不良
    - 解决方案:检查连接器型号是否匹配,确保正确的安装方向和位序。

    7. 总结和推荐


    Amphenol SD/E5系列连接器以其出色的机械强度和电气性能,在工业、通信和医疗等领域具有广泛的应用前景。其高可靠性和稳定性使其成为各种严苛环境下的理想选择。强烈推荐使用这款高质量的连接器产品。如果您对产品有任何疑问或需要更多帮助,欢迎随时联系我们的技术支持团队。

L717SDB25P参数

参数
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 3A
排数 2
触头镀层
长*宽*高 53.09mm(长度)*12.55mm(宽度)
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,托盘

L717SDB25P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717SDB25P数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717SDB25P L717SDB25P数据手册

L717SDB25P封装设计

查看详情并下载
Symbol
Footprint
3D Model
