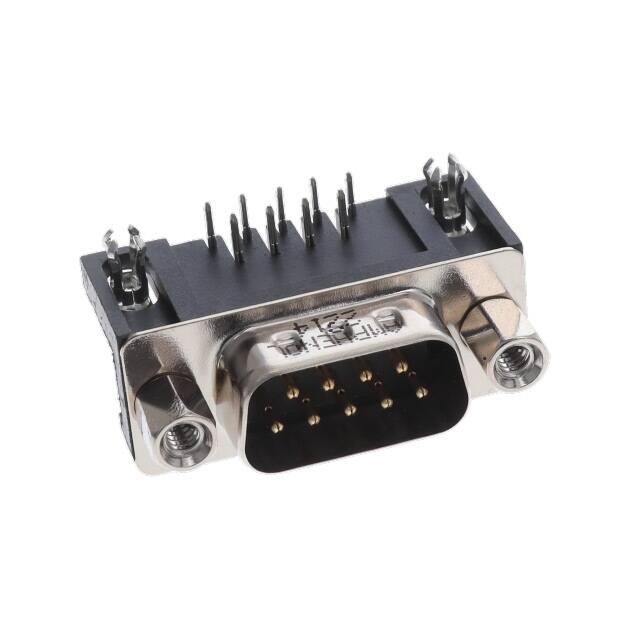

L17HTNEP4F1C

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Male Pins,Plug 焊盘 2 9pin Steel,Tin-Nickel Plated 5A 金 黑色 通孔安装 30.81mm(长度)*18.3mm(高度)
供应商型号: L17HTNEP4F1C
供应商: Master
标准整包数: 25
AMPHENOL D-Sub 连接器 L17HTNEP4F1C

L17HTNEP4F1C概述

    电子元器件产品技术手册:HTN/E17

    1. 产品简介


    HTN系列是Amphenol推出的高性能D-Sub连接器产品,专为工业、电信及标准I/O连接而设计。该系列产品采用优质的材料制造,能够在严苛的工作环境中保持高可靠性和稳定性。HTN/E17连接器以其优异的耐温性和高强度焊接性能著称,特别适合需要通过孔洞安装并通过回流焊接过程的应用场景。

    2. 技术参数


    HTN/E17连接器的技术参数如下:
    - 电气特性:
    - 电流承载能力:5A
    - 电压等级:600V AC/rms 50Hz
    - 耐受电压:1000V AC/rms 50Hz(持续时间:1分钟)
    - 绝缘电阻:≥5000MΩ
    - 接触电阻:≤10mΩ
    - 材料:
    - 壳体:钢,镍镀层上覆盖锡镀层
    - 绝缘体:玻璃填充热塑塑料,UL 94V-0阻燃等级
    - 接触件:黄铜,选择性镀金
    - 后端插入件:黄铜,镍镀层上覆盖锡镀层
    - 螺丝锁紧装置:黄铜,镍镀层上覆盖锡镀层
    - 接地夹片:黄铜,锡镀层
    - 温度范围:
    - 工作温度范围:-55°C至+150°C
    - 短期焊接耐受温度:+62°C
    - 机械特性:
    - 连接与分离力:
    - 9引脚:连接最大3.05kg(6.74lb),分离最小0.36kg(0.79lb)
    - 15引脚:连接最大5.09kg(11.24lb),分离最小0.46kg(1.01lb)
    - 25引脚:连接最大8.44kg(18.66lb),分离最小0.81kg(1.8lb)
    - 37引脚:连接最大12.51kg(27.65lb),分离最小1.1kg(2.47lb)
    - 标准镀层厚度:
    - 金光镀层:0.4µm(15µ")或0.76µm(30µ")

    3. 产品特点和优势


    HTN/E17连接器的独特功能包括:
    - 高温耐受能力,可在-55°C至+150°C范围内工作;
    - 通过孔洞并进行回流焊接的能力,提高了安装效率和可靠性;
    - 使用优质材料确保长期的稳定性和耐久性;
    - 高度的防水防尘性能,适用于各种工业环境;
    - 可靠的接触和绝缘性能,确保电力和信号传输的安全性。

    4. 应用案例和使用建议


    HTN/E17连接器广泛应用于工业自动化、通信设备、医疗仪器等领域,例如:
    - 在工业控制面板中用于各种传感器信号的连接;
    - 在电信基站中用于信号传输的可靠性要求较高的场合。
    使用建议:
    - 在连接前,请确保连接器与引线的接触部位清洁且干燥,避免影响接触电阻。
    - 在使用过程中,定期检查连接器的状态,确保插拔力在规定的范围内。

    5. 兼容性和支持


    HTN/E17连接器与大多数工业标准设备兼容,能够轻松集成到现有的系统中。Amphenol提供了全面的技术支持,包括详细的产品文档、安装指南和技术咨询服务,确保用户能够顺利使用和维护该产品。

    6. 常见问题与解决方案


    - 问题:接触电阻异常高。
    - 解决办法:检查接触点是否清洁,必要时更换新的接触部件。

    - 问题:无法正常进行焊接。
    - 解决办法:确保焊接温度和时间符合制造商的要求,避免过热或过冷导致损坏。

    7. 总结和推荐


    HTN/E17连接器凭借其卓越的电气性能、耐高温能力和高度的可靠性和耐用性,在多种应用场景中表现优秀。其广泛的兼容性和Amphenol提供的全方位支持也使其成为一种值得信赖的选择。我们强烈推荐HTN/E17连接器作为需要高质量、高可靠性连接解决方案的首选产品。

L17HTNEP4F1C参数

参数
排数 2
触头镀层
外壳材料 Steel,Tin-Nickel Plated
针脚数 9pin
类型 Male Pins,Plug
颜色 黑色
端接 焊盘
额定电流 5A
长*宽*高 30.81mm(长度)*18.3mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘
