首页  >  产品百科  >  PWMU-04RMFS-TS7001

PWMU-04RMFS-TS7001

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Amphenol 圆形连接器, PWMU系列, 4芯, 面板安装, 焊接
供应商型号: 523-PWMU04RMFTS7001
供应商: Mouser
标准整包数: 1

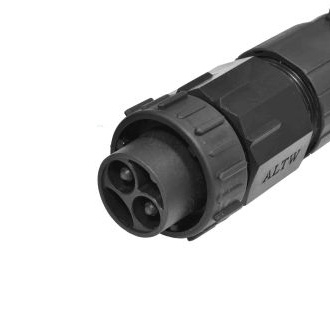

AMPHENOL 圆形连接器 PWMU-04RMFS-TS7001

PWMU-04RMFS-TS7001概述


    产品简介


    本产品为高功率和数据传输设计的连接器,特别适用于电力系统、工业自动化和宽带无线接入等领域。它通过可靠的终端设计和多点锁紧机构提供高性能的连接解决方案。产品类型主要包括男性接头和女性插针两种配置,其中女性接头支持2、4和6个插针的不同组合,适用于不同电流需求的应用场景。

    技术参数


    - 电流额定值:电力端口为50A,信号端口为2A。
    - 电压额定值:电力端口为600V AC/DC,信号端口为30V AC/DC。
    - 操作温度范围:-40°C至105°C。
    - 防水等级:IP67(联接状态)。
    - 接触电阻:小于10mΩ。
    - 推荐线径:电力端口8 AWG,信号端口20至22 AWG。
    - 耐用性:1000次循环。
    - 认证标准:UL 94V-0,UL746C。

    产品特点和优势


    本产品的特点是坚固、高密度的终端设计(采用冠状弹簧终端),能够支持高达50A的电流传输,同时具有混合型(电力和信号传输)的设计,可用于交流和直流应用。该产品采用UL 94V-0阻燃材料,具备紫外线抵抗能力,并采用三点锁定旋转式接合方式,确保稳定可靠。

    应用案例和使用建议


    本产品广泛应用于各种工业场景中,如工业自动化设备、电动自行车等。例如,在电动自行车中,可以用于电池与充电器之间的高效连接。在使用过程中,应注意接头必须正确安装并保持清洁,以确保良好的电气连接和防水性能。

    兼容性和支持


    该产品支持多种安装方式,包括焊锡型和螺丝安装型,以适应不同的安装需求。厂家提供了详尽的技术支持和服务,确保用户能够在使用过程中得到必要的帮助和支持。

    常见问题与解决方案


    - 问题:接头在使用过程中出现接触不良。
    - 解决方案:检查接头是否完全插入,确保插针无损坏,并清洁接触面。
    - 问题:接头在防水环境中失效。
    - 解决方案:确认接头安装时处于完全防水状态,必要时使用额外的密封措施。

    总结和推荐


    综上所述,这款连接器凭借其坚固耐用的设计、出色的电流传输能力和广泛的适用性,在多个领域展现出卓越的表现。对于需要高可靠性和高效率连接的应用场景,强烈推荐使用本产品。

PWMU-04RMFS-TS7001参数

参数
针脚数 -
触头镀层 - 配接 -
类型 -
颜色 -
端接 -
额定电流 -
外壳材料 -
安装方式 面板安装

PWMU-04RMFS-TS7001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PWMU-04RMFS-TS7001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PWMU-04RMFS-TS7001 PWMU-04RMFS-TS7001数据手册

PWMU-04RMFS-TS7001封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 21.873 ¥ 184.8269
10+ $ 17.7984 ¥ 150.3965
20+ $ 16.8696 ¥ 142.5481
50+ $ 16.6212 ¥ 140.4491
100+ $ 14.259 ¥ 120.4886
200+ $ 13.314 ¥ 112.5033
500+ $ 13.0305 ¥ 110.1077
库存: 90
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 184.82
