首页  >  产品百科  >  98464-G61-40LF

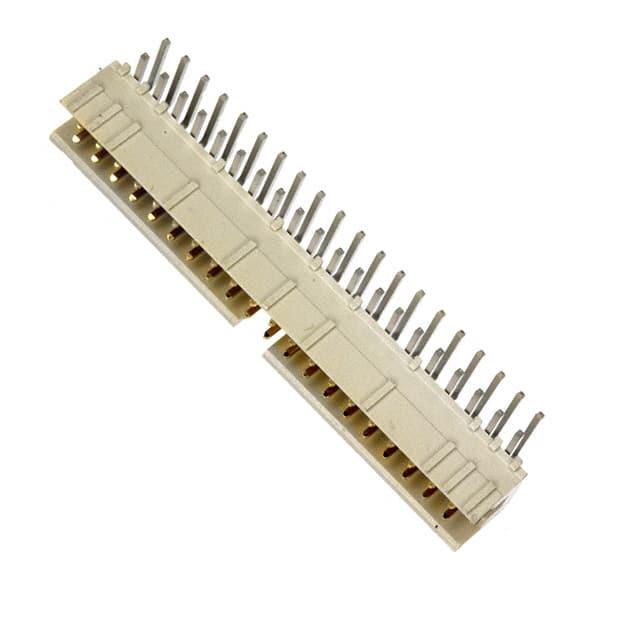

98464-G61-40LF

厂牌: AMPHENOL
产品描述: Header,Latch Holder 2mm 2 40pin 2A(AC/DC) 760nm 金 奶油色 通孔安装 42mm(长度)*5.9mm(宽度)
供应商型号: 649-98464-G61-40LF
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 98464-G61-40LF

98464-G61-40LF概述

    Minitek® Headers 技术手册

    产品简介


    Minitek® Headers 是Amphenol FCI生产的一种用于板对板和线对板连接的电子元器件,提供2.00毫米间距的选择。该系列产品包括PCB卡连接器、屏蔽和非屏蔽头以及IDC/CTW插座。Minitek® Headers 广泛应用于汽车、通信、数据处理、工业仪器仪表、医疗等多个领域,能够确保电路的可靠连接,适用于各类自动化系统及设备。

    技术参数


    - 材料:
    - 外壳:高温度塑料,颜色为黑色,UL94V-0阻燃等级
    - 引脚:磷青铜
    - 镀层:金和锡镀在1.27微米镍上
    - 机械性能:
    - 引脚保持力:最小7牛顿(N)
    - 电气性能:
    - 电流承载能力:连续1安培
    - 绝缘电阻:最小1000兆欧(MΩ)
    - 耐电压强度:650伏特
    - 环境适应性:
    - 工作温度范围:-55°C至+125°C
    - 认证:
    - 符合RoHS标准

    产品特点和优势


    - 模块化系统:使产品具有互换性,便于灵活设计
    - 低共面性:共面性最低可达0.1毫米,利于自动放置且无方向限制
    - 低板空间需求:比2.54毫米引脚占用的板空间少38%
    - 耐高温材料:可承受高达125°C的工作温度
    - 高焊接可靠性:易于操作,具有良好的焊点可靠性和耐用性

    应用案例和使用建议


    - 应用案例:Minitek® Headers 可用于汽车电子控制单元、通信设备、服务器、自动化仪器仪表等领域。
    - 使用建议:对于需要在高温环境下工作的应用,建议选择具有高耐温性的Minitek® Headers;对于需要紧凑设计的应用,则可以考虑使用单行或双行垂直安装版本。

    兼容性和支持


    - 兼容性:Minitek® Headers 与其他电子元件及设备具有良好的兼容性,可用于表面贴装工艺。
    - 支持:Amphenol FCI提供相应的工具和技术支持,以确保客户能够顺利进行产品安装和使用。

    常见问题与解决方案


    - 问题:连接器出现接触不良。
    - 解决方案:检查连接器的插针是否有损伤,确认安装过程中是否有正确插入,并检查是否有松动的情况发生。

    - 问题:焊接过程中焊点不均匀。
    - 解决方案:调整焊接温度和时间,遵循推荐的再流焊曲线,并确保焊膏印刷质量。

    总结和推荐


    Minitek® Headers 以其出色的电气性能、广泛的温度适应范围和优良的机械可靠性,成为电子控制系统、通信设备及自动化设备的理想选择。推荐用户根据具体应用需求选择合适的型号,以实现最佳的连接效果和使用体验。

98464-G61-40LF参数

参数
触头镀层 - 配接
触头镀层厚度 - 配接 760nm
针脚数 40pin
颜色 奶油色
间距-配接 2mm
排数 2
额定电流 2A(AC/DC)
防护等级 -
类型 Header,Latch Holder
长*宽*高 42mm(长度)*5.9mm(宽度)
安装方式 通孔安装
零件状态 在售
包装方式 散装

98464-G61-40LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

98464-G61-40LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 98464-G61-40LF 98464-G61-40LF数据手册

98464-G61-40LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 8.947 ¥ 75.6022
10+ $ 7.392 ¥ 62.4624
20+ $ 7.1712 ¥ 60.5966
100+ $ 6.0804 ¥ 51.3794
200+ $ 4.914 ¥ 41.5233
500+ $ 4.7355 ¥ 40.015
1000+ $ 4.7145 ¥ 39.8375
库存: 375
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 75.6
