D38999/23NC35PN

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 22pin Stainless Steel 5A 金 银色 隔板安装,面板安装
供应商型号: 3638580
供应商: element14
标准整包数: 1

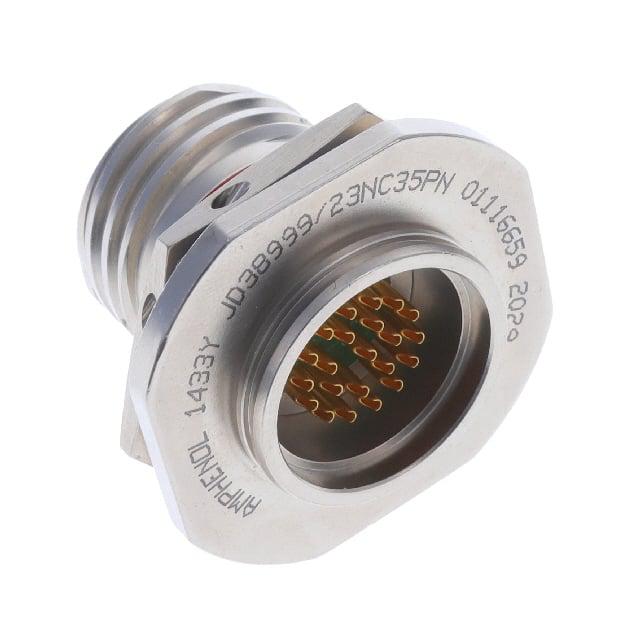

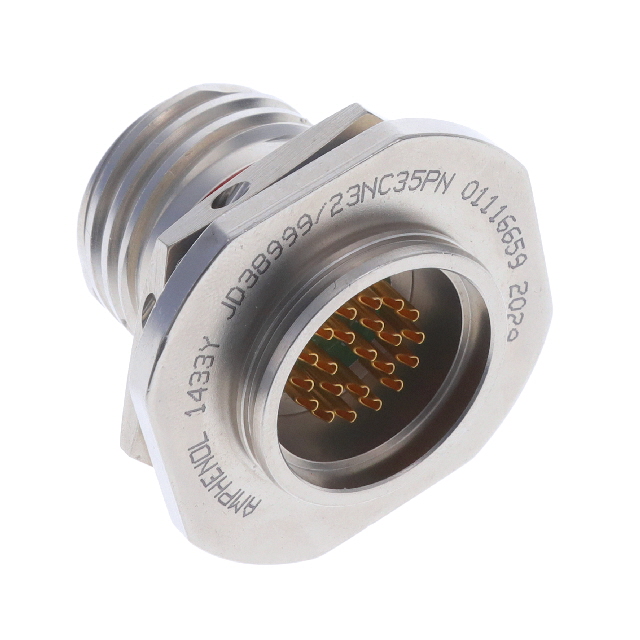

AMPHENOL 圆形连接器 D38999/23NC35PN

D38999/23NC35PN概述

    Amphenol Aerospace D38999/23 系列 Hermetic Jam Nut Receptacle 技术手册

    产品简介


    Amphenol Aerospace D38999/23 系列 Hermetic Jam Nut Receptacle 是一种高可靠性连接器,专为军事和商业应用设计。该系列连接器提供多种尺寸,具备卓越的防水、防尘及耐腐蚀性能,适用于严苛环境下的航空航天、军事通讯及其他工业领域的应用。

    技术参数


    - 外形尺寸:最小直径 1.5 mm(0.062 英寸),最大直径 22.12 mm(0.871 英寸)
    - 锁紧方式:采用3个锁线孔设计(可选6孔锁线孔)
    - 材料:所有尺寸均为金属外壳,适用于军事(D38999/23)和商业(TVS07)标准
    - 公差范围:D1 最大+0.010 mm(0.0004 英寸),D2 最大+0.000 mm(-0.010 英寸)
    具体尺寸参考下表:
    | 壳体尺寸 | MS壳体尺寸代码 | C最大值(mm) | D1(mm) | D2(mm) | H(mm) |
    |
    | 9 | A | 30.45 | +0.010 | -0.000 | +0.43 |
    | 11 | B | 35.20 | +0.010 | -0.000 | +0.43 |

    产品特点和优势


    - 耐腐蚀:采用金属材料,具有优异的耐腐蚀性,可在恶劣环境中长期稳定工作。
    - 防水防尘:实现 IP67 防护等级,确保在水下和灰尘环境中可靠工作。
    - 高可靠性:设计有锁线孔,确保连接器在高振动环境中的稳定性。
    - 广泛的适用性:广泛应用于航空航天、军事通讯等领域,具有良好的市场竞争力。

    应用案例和使用建议


    应用案例:本产品被广泛用于军用航空飞机、战车及其他高可靠性要求的应用场景,如卫星通信系统、雷达装置等。
    使用建议:安装时,应确保连接器正确插入,并使用锁线孔固定,以确保在高振动环境中的可靠性。定期检查和清洁可以延长使用寿命。

    兼容性和支持


    - 兼容性:本产品兼容 Amphenol Aerospace 的其他系列连接器,适用于各种不同的应用场景。
    - 支持服务:Amphenol Aerospace 提供全面的技术支持和售后服务,包括产品安装、维护和故障排查。

    常见问题与解决方案


    - 问题1:连接器无法完全插接。
    - 解决方法:确认锁线孔是否正确安装并锁定。
    - 问题2:连接器出现接触不良。
    - 解决方法:检查连接器的针脚是否有污垢或损伤,必要时更换连接器。

    总结和推荐


    Amphenol Aerospace D38999/23 系列 Hermetic Jam Nut Receptacle 在技术参数和性能方面表现出色,具备高可靠性、耐腐蚀性以及广泛的适用性。其在航空航天、军事通讯等领域具有显著优势,强烈推荐使用。
    如有任何疑问或需要技术支持,请联系 Amphenol Aerospace 客服,联系方式:800-678-0141 或访问官网 [www.amphenol-aerospace.com](http://www.amphenol-aerospace.com)。

D38999/23NC35PN参数

参数
额定电流 5A
外壳材料 Stainless Steel
针脚数 22pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 银色
端接 焊盘
安装方式 隔板安装,面板安装
应用等级 军用级,航天级
零件状态 在售
包装方式 袋装

D38999/23NC35PN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

D38999/23NC35PN数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL D38999/23NC35PN D38999/23NC35PN数据手册

D38999/23NC35PN封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 130.2692 ¥ 1090.3535
10+ $ 119.5423 ¥ 1000.5691
25+ $ 114.9449 ¥ 962.0886
50+ $ 111.1128 ¥ 930.0143
100+ $ 104.9833 ¥ 878.7105
库存: 25
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 1090.35
