7032-7840

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly T-FLEX 405 0.304m SMPM to SMA M-M Bag
供应商型号: 3666611
供应商: 海外现货
标准整包数: 1
AMPHENOL 同轴线缆 7032-7840

7032-7840概述


    产品简介

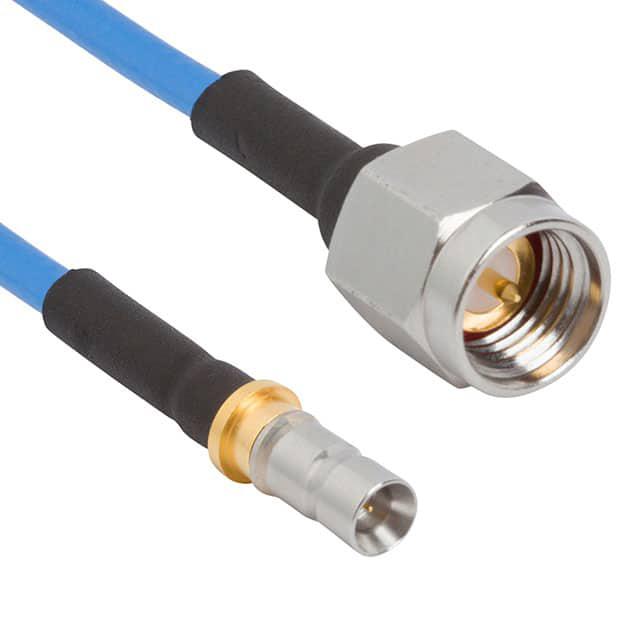

    NRN 44798 是一款高频微波射频连接器组件,主要由SMPM男性接头、SMA男性接头、TFLEX 405电缆以及收缩管组成。这款产品主要用于高速通信系统、雷达设备、测试仪器等领域,能够提供稳定可靠的信号传输性能。其关键在于SMPM和SMA接头的精确设计以及TFLEX 405电缆的卓越品质。

    技术参数


    - 产品型号:NRN 44798
    - 阻抗:50 欧姆
    - 频率范围:直流至18.0 GHz
    - 插头类型:SMPM 男性接头(SB型号:3211-60350),SMA 男性接头(型号:SF2906-6002)
    - 电缆类型:TFLEX 405(型号:200-70-139)
    - 收缩管材料:M23053/5
    - 尺寸:
    - 外径:12.000 ± 0.250 英寸(304.80 ± 6.35 mm)
    - 长度:未明确给出
    - 表面处理:表面粗糙度63 μm MIL-STD-10

    产品特点和优势


    NRN 44798 具有以下特点和优势:
    - 高频率稳定性:能够在18.0 GHz的宽频率范围内保持稳定的50欧姆阻抗,适合高频应用。
    - 优异的机械性能:通过严格的质量控制,确保插头和电缆在复杂环境中依然保持良好的连接稳定性。
    - 出色的信号传输质量:采用TFLEX 405电缆,具备低损耗和高可靠性,保证信号传输质量。
    - 紧凑的设计:组件整体设计紧凑,便于在有限的空间内安装和使用。

    应用案例和使用建议


    应用案例
    NRN 44798 广泛应用于雷达系统、无线通信基站、军事通讯设备以及各类高精度测试仪器中。在这些应用场景中,它能够提供可靠的数据传输和信号连接。
    使用建议
    - 温度管理:由于高频应用可能导致温度升高,应确保良好的散热措施以延长使用寿命。
    - 正确安装:确保插头和电缆正确安装,避免因不当操作导致信号传输不稳定。
    - 定期检查:对连接器进行定期检查和维护,以确保其持续高效运行。

    兼容性和支持


    NRN 44798 可以与其他标准SMPM和SMA接口兼容。制造商提供了详尽的技术支持和服务,确保用户能够顺利使用并获得所需的支持。

    常见问题与解决方案


    - 问题:信号传输时出现衰减。
    - 解决方案:检查连接是否牢固,确认电缆和插头无损伤,必要时更换部件。
    - 问题:无法正确匹配阻抗。
    - 解决方案:确认连接器型号及电缆类型正确无误,重新检查安装过程。
    - 问题:长时间使用后信号质量下降。
    - 解决方案:进行定期维护,确保所有部件完好无损,避免接触不良。

    总结和推荐


    NRN 44798 作为一款高性能的高频微波射频连接器组件,在高频信号传输应用中表现卓越。其具备优秀的阻抗稳定性、可靠的机械性能和高质量的信号传输能力,使其成为高频应用领域的理想选择。强烈推荐使用此产品用于需要高频率稳定性的各种场景,如雷达系统、无线通信基站等。

7032-7840参数

参数
长*宽*高 304.8mm(长度)
安装方式 导线安装,自由悬挂,通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

7032-7840厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

7032-7840数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 7032-7840 7032-7840数据手册

7032-7840封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2046.6108
10+ ¥ 2046.6108
库存: 12
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2046.61
直接购买
加入购物车
