272301

厂牌: AMPHENOL
产品描述: Threaded 6GHz IP67 50Ω 螺纹 银 Jack至Jack,插座至插座 支架安装,隔板安装,面板安装 36.7mm(长度)
供应商型号: 272301
供应商: 国内现货
标准整包数: 10

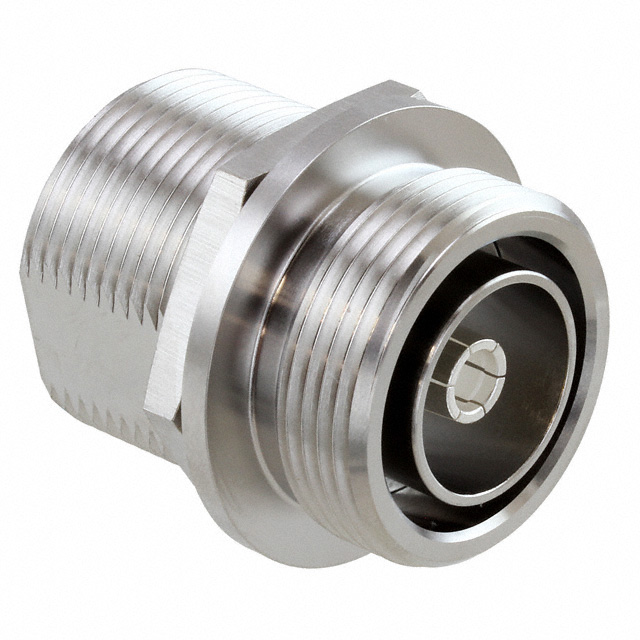

AMPHENOL 同轴连接器(RF) - 适配器 272301

272301概述

    高质量电子元器件技术手册解析

    产品简介


    本文将对Amphenol Connex公司生产的1.445型F-Bulkhead Adapter(型号为272301)进行详细的技术手册解析。此产品是一款低PIM(Passive Intermodulation)的连接器适配器,主要用于射频信号传输。它适用于各种需要高可靠性、低损耗射频连接的应用场景,如无线通信、雷达系统等。

    技术参数


    根据技术手册,此产品的关键技术参数如下:
    | 参数 | 值 |

    | 射频阻抗 | 50 Ω |
    | 频率范围 | DC-6 GHz |
    | 电压驻波比(VSWR) | < 1.065 (DC-3GHz)
    <1.10 (3-6GHz) |
    | 插入损耗 | < 0.1 dB |
    | PIM | <-160 dBc |
    | 绝缘电阻 | > 10000 MΩ |
    | 耐压 | 3000 V |
    | 外导体电阻 | < 0.2 mΩ |
    | 内导体电阻 | < 0.8 mΩ |
    | 工作温度范围 | -55°C 到 +155°C |
    | 防护等级 | IP67 |
    | 罗氏合规性 | 是 |

    产品特点和优势


    此适配器具有以下显著特点和优势:
    1. 低PIM特性:PIM值低于-160 dBc,确保了在高功率环境下信号的纯净度。
    2. 宽频率范围:频率范围覆盖从直流到6GHz,适合多种应用场景。
    3. 高可靠性:机械磨损测试达到500次,保证长期稳定运行。
    4. 材料耐久:外导体采用镀铜锡锌合金,内导体采用镀银弹簧铜,绝缘材料选用PTFE,提高了产品的耐用性和稳定性。
    5. 环境适应性强:工作温度范围宽广,并符合IP67防护等级,适合恶劣环境下的应用。

    应用案例和使用建议


    此适配器广泛应用于通信基站、雷达系统、卫星通信等领域。例如,在无线通信基站中,此适配器可以有效减少信号失真,提高通信质量。在实际应用中,建议采取以下几点使用建议:
    1. 安装前检查:确保安装环境干燥清洁,避免灰尘和湿气影响信号传输。
    2. 正确安装:按照技术手册指导进行安装,确保所有接口连接紧密,避免接触不良。
    3. 定期维护:定期检查设备状态,确保长期稳定运行。

    兼容性和支持


    此适配器的设计考虑了与其他电子元器件的兼容性。它与标准N型连接器兼容,方便集成到现有系统中。制造商提供了详细的安装指南和技术支持服务,以帮助用户更好地使用该产品。

    常见问题与解决方案


    以下是一些用户可能遇到的问题及解决方案:
    1. 插入损耗过高
    - 原因:连接不良或接触面脏污。
    - 解决方法:重新检查并清洁接口,确保连接紧密。

    2. PIM值不达标
    - 原因:内部接触不良或存在杂质。
    - 解决方法:仔细检查内部结构,必要时更换新配件。

    总结和推荐


    总体而言,Amphenol Connex公司的1.445型F-Bulkhead Adapter在射频信号传输领域表现卓越,具有低PIM、宽频率范围、高可靠性和良好的环境适应性。对于需要高性能射频连接的应用场合,强烈推荐使用此产品。建议用户在使用过程中注意安装细节和定期维护,以充分发挥其优势。

272301参数

参数
类型 Threaded
阻抗 50Ω
防护等级 IP67
适配器类型 Jack至Jack,插座至插座
最大频率 6GHz
紧固类型 螺纹
中心触头镀层
长*宽*高 36.7mm(长度)
安装方式 支架安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

272301厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

272301数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) - 适配器 AMPHENOL 272301 272301数据手册

272301封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
10+ $ 94.0375 ¥ 789.915
25+ $ 83.1256 ¥ 698.255
50+ $ 77.066 ¥ 647.3544
100+ $ 71.467 ¥ 600.3228
500+ $ 64.827 ¥ 544.5468
1000+ $ 61.6245 ¥ 517.6458
5000+ $ 59.9655 ¥ 503.7102
库存: 70
起订量: 10 增量: 1
交货地:
最小起订量为:10
合计: ¥ 7899.15
