L77SDB25SOL2C309

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 2 25pin Steel,Tin Plated 5A 金 黑色 通孔安装
供应商型号: N-L77SDB25SOL2C309
供应商: 云汉优选
标准整包数: 1

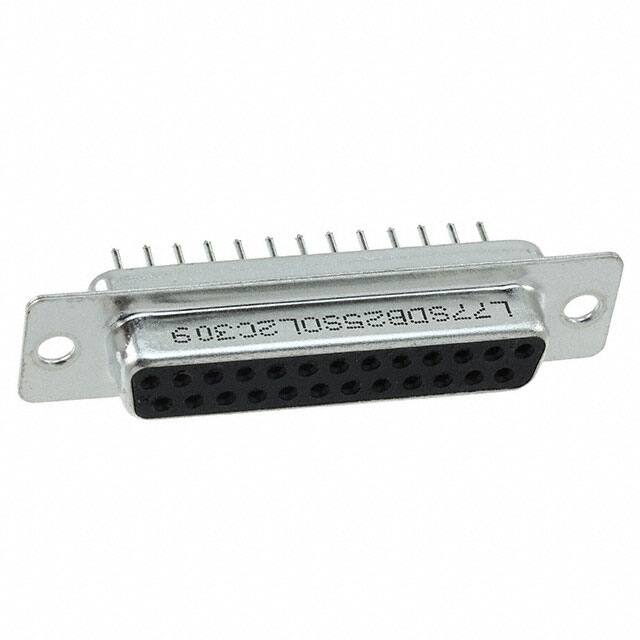

AMPHENOL D-Sub 连接器 L77SDB25SOL2C309

L77SDB25SOL2C309概述


    产品简介


    Amphenol "SD"系列是一类适用于多种工业和通信领域的电子连接器,包括但不限于工业控制、电信设备及任何标准输入输出(I/O)接口的应用场景。这些连接器采用冲压成型的接触件和绝缘体,并具有封闭式接触腔,能够提供卓越的电气性能和机械可靠性。其紧凑设计使它们成为经济实惠的直板插装连接器,广泛应用于各类商业需求。

    技术参数


    - 认证规范:MIL-C-24308 - NFC 93425-HE5
    - 气候条件:
    - 操作温度范围:-55°C 至 +125°C
    - 盐雾试验:24小时
    - 机械性能:
    - 单个接触件插入力:最大 0.54kg (1.19lb)
    - 单个接触件拔出力:
    - SD 系列:最小 0.06kg (0.13lb)
    - HD 系列:最小 0.02kg (0.044lb)
    - 插拔力:
    - SD 系列:
    - 最大插入力:9针 3.05kg (6.74lb),50针 14.65kg (32.38lb)
    - 最小拔出力:9针 0.36kg (0.79lb),50针 1.6kg (3.56lb)
    - HD 系列:
    - 最大插入力:15针 5.09kg (11.24lb),78针 15.82kg (34.96lb)
    - 最小拔出力:15针 0.52kg (1.14lb),78针 2.02kg (4.46lb)
    - 材料与镀层:
    - 壳体:钢
    - 绝缘体:玻璃填充热塑塑料,UL 94V-0
    - 针触点:黄铜,接合区域镀金;引脚区域电镀镍,再镀锡
    - 孔触点:磷青铜,接合区域镀金;引脚区域电镀镍,再镀锡
    - 后置插针:黄铜,电镀镍
    - 板锁:黄铜,电镀镍
    - 螺纹锁:黄铜,电镀镍(可拆卸)
    - 电气性能:
    - 电流容量:
    - SD 系列:5A
    - HD 系列:3A
    - 电压等级:250V AC/50Hz
    - 耐电压:1000V AC/50Hz,持续1分钟
    - 绝缘电阻:500V DC时大于1000MΩ
    - 接触电阻:最大20mΩ(SD 系列)

    产品特点和优势


    Amphenol "SD" 系列连接器以其精密成型的接触件和高质量的绝缘体而著称。该系列产品具备卓越的电气性能和机械强度,能够在极端环境下保持稳定的工作状态。此外,它的经济性设计使其非常适合各种商业和工业应用,特别是在需要高密度连接器的应用中。这些连接器还具有良好的散热性能和耐腐蚀性,能够在严苛条件下保持长期可靠运行。

    应用案例和使用建议


    这些连接器常用于自动化生产线、工业控制系统、电信网络和各类标准I/O接口设备中。例如,在电信基站中,这些连接器可以用于传输高速数据信号,确保数据的稳定传输。在工业自动化设备中,这些连接器可用于机器间的通讯,以实现高效的数据交换。对于这些应用场合,建议在安装过程中严格遵循制造商的指导,确保连接器正确安装,避免松动和短路。同时,定期检查连接器的接触情况,确保其正常工作。

    兼容性和支持


    这些连接器具有广泛的兼容性,可以与其他符合相应标准的电子元器件或设备配合使用。Amphenol公司为用户提供全方位的技术支持和售后服务,包括但不限于技术咨询、故障诊断和维修服务。此外,Amphenol还提供定制化的解决方案,以满足客户的特殊需求。

    常见问题与解决方案


    1. 问题:连接器无法牢固连接
    - 解决方法:检查接触面是否有污垢或氧化物,并使用适当的清洁剂进行清洁。确保连接器完全对齐并施加适当的压力。
    2. 问题:信号传输不稳定
    - 解决方法:检查连接器的插拔次数,若超过规定值则可能需要更换新的连接器。另外,确保所有连接线缆质量良好,无破损。
    3. 问题:连接器过热
    - 解决方法:检查是否有异常电流通过连接器,确保负载不超过额定值。此外,确保良好的散热环境,必要时增加散热装置。

    总结和推荐


    总体来说,Amphenol "SD"系列连接器凭借其高品质的材料和先进的制造工艺,为用户提供了可靠且高效的连接解决方案。无论是工业生产还是电信通信领域,这些连接器都能够表现出色。我们强烈推荐用户选择这款连接器,以确保系统稳定性和长寿命。

L77SDB25SOL2C309参数

参数
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 5A
排数 2
触头镀层
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L77SDB25SOL2C309厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77SDB25SOL2C309数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77SDB25SOL2C309 L77SDB25SOL2C309数据手册

L77SDB25SOL2C309封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
75+ $ 1.4946 ¥ 12.7041
200+ $ 1.4214 ¥ 12.0819
400+ $ 1.3872 ¥ 11.7912
500+ $ 1.326 ¥ 11.271
库存: 550
起订量: 75 增量: 1
交货地:
最小起订量为:75
合计: ¥ 952.8
