97-3102A20-27P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 14pin Aluminum Alloy 13A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号:
供应商:
标准整包数: 0

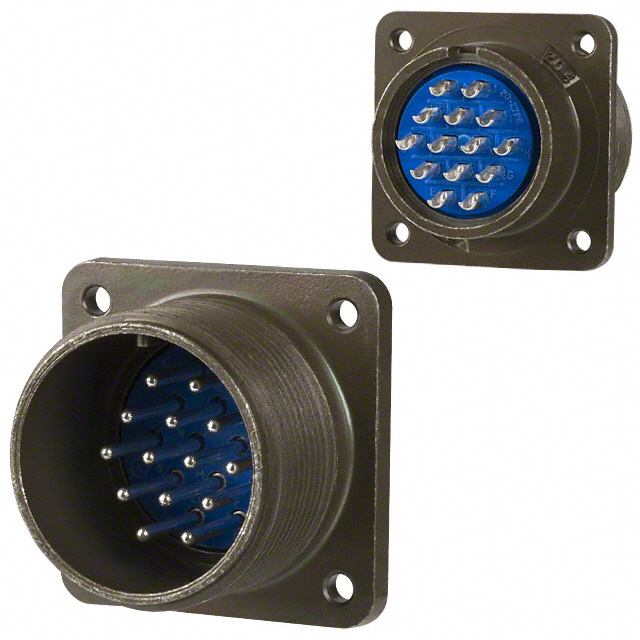

AMPHENOL 圆形连接器 97-3102A20-27P

97-3102A20-27P概述


    产品简介


    Amphenol 97系列标准圆柱形连接器是一款广泛应用于工业自动化、机器人、机床和焊接设备等领域的通用型接插件。这类连接器符合MIL-5015标准,提供多种接触配置和接触数量选择,适用于各类高低压、高电流的商业应用。这些连接器通过UL(美国保险商实验室)和CSA(加拿大标准协会)认证,保证了其安全性和可靠性。该系列产品包括多种壳体样式,以及各种电镀处理方式,使其能够适应不同的工作环境和需求。

    技术参数


    - 接触容量:可支持从1到52个电路的接触配置。
    - 电压等级:环境级别(如带417前缀)支持高达3000 VAC/24000 VDC的电压。
    - 电流等级:不同尺寸的接触点可承受最大150A的电流。
    - 操作温度范围:从-55°C到+125°C,适用于广泛的温度环境。
    - 电镀类型:提供镉电镀及环保锌合金电镀。
    - 防护等级:具有良好的防水和抗振动能力,且支持高压密封。
    - 重量:根据壳体大小和型号的不同,具体重量参考附表。

    产品特点和优势


    - 成本效益:Amphenol 97系列提供了低成本、一般用途的标准圆形连接器,同时支持一般性及特定环境要求的应用。
    - 环境适用性:通过417前缀和特定的电缆夹可以实现防水及防尘等级,扩大其应用范围。
    - 安装便捷性:提供多种安装选项,如墙壁安装、无附件安装及面板安装,以满足不同场合需求。
    - 坚固耐用:采用高强度铝合金材质制造,确保机械强度和耐久性。
    - 互换性:兼容现有97系列和MIL-5015系列的产品,易于替换和升级。

    应用案例和使用建议


    - 自动化生产线:在机器工具或自动装配线上,这种连接器可实现多根电线的安全快速连接,提高生产效率。
    - 医疗设备:用于心电图监测仪等需要高度可靠性的医疗设备中,确保稳定的电力供应和信号传输。
    - 焊接设备:在高电流环境中稳定传输电流,同时具备良好的机械保护特性,防止因机械应力造成的连接松动。
    使用建议:
    - 针对具有不同电流和电压要求的应用,选择合适尺寸和配置的插入件。
    - 在特殊环境下使用时,考虑选用具有环境保护特性的型号。
    - 为了方便检查和维护,可以选择带有拆卸式背壳设计的连接器。

    兼容性和支持


    - Amphenol 97系列连接器能够与特定的电缆夹、保护帽、适配器及其他附件兼容,以增强其在不同应用场景下的适应性。
    - 该系列产品由Amphenol提供完善的售前售后服务,包括技术支持和售后维修服务。

    常见问题与解决方案


    - 问题1:连接器无法正常插入。
    - 解决方案:检查插头与插座之间的极化键是否匹配,确保正确的插入方向。
    - 问题2:连接器接触不良。
    - 解决方案:检查接触面是否清洁,必要时更换新的接触点。

    总结和推荐


    综上所述,Amphenol 97系列标准圆柱形连接器凭借其广泛的应用范围、良好的电气性能、高可靠性以及灵活的配置选择,在众多行业有着重要的应用价值。对于需要在复杂工业环境中保持高性能连接的设备,这一系列连接器是一个非常值得推荐的选择。无论是工厂自动化、机器人、机床设备还是焊接仪器,Amphenol 97系列都能为用户提供可靠、高效的连接解决方案。

97-3102A20-27P参数

参数
额定电流 13A
外壳材料 Aluminum Alloy
针脚数 14pin
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A20-27P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A20-27P数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A20-27P 97-3102A20-27P数据手册
