SJE020001

产品分类: 端子接线盒系统
厂牌: AMPHENOL
产品描述: ELECTRONIC SOCKET JUNCTION MODULES
供应商型号: WES-SJE020001
供应商: 海外现货
标准整包数: 1
AMPHENOL 端子接线盒系统 SJE020001

SJE020001概述

    电子元器件产品技术手册:Amphenol PCD的电子插座接线模块

    产品简介

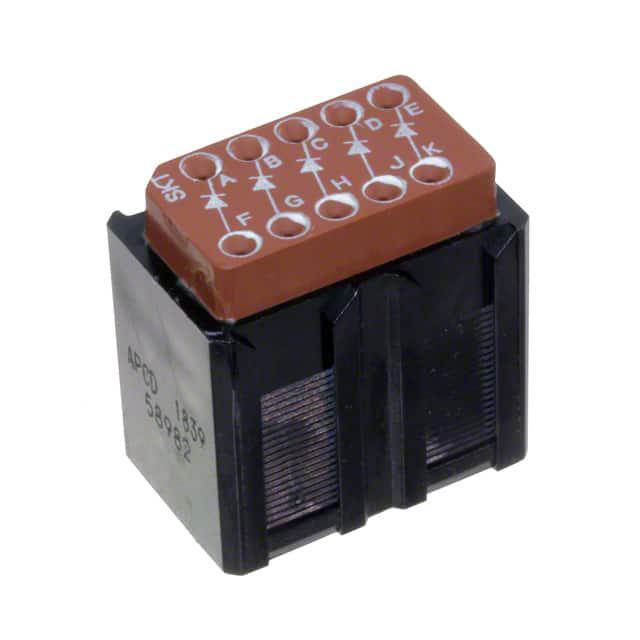

    Amphenol PCD的电子插座接线模块(Electronic Socket Junction Modules)是一种高度集成化的电子组件,包含多种电子元件如二极管、电阻、熔断器等,广泛应用于航空、军事和其他高可靠性要求的场合。这些模块旨在提供可靠的电气连接,以满足各种恶劣环境下的需求。

    技术参数


    以下是该产品的详细技术规格:
    - 材料组成:
    - 绝缘体主体:聚醚酰亚胺(ASTM-D-5205标准)
    - 密封圈:硅橡胶(A-A-59588标准)
    - 内部触点:铜合金,镀金(SAE-AMS-MIL-G-45204标准)
    - 操作范围:
    - 温度范围:-65°C 至 200°C
    - 绝缘电阻:最小5000兆欧姆
    - 耐压能力:海平面下1500VRMS,10万英尺下200VRMS
    - 振动和冲击:符合MIL-T-81714标准3.5.5和3.5.8章节的规定
    - 外形尺寸:
    - 最大宽度:1.170英寸
    - 高度:1.02英寸
    - 宽度:0.672英寸

    产品特点和优势


    Amphenol PCD的电子插座接线模块具有以下显著特点和优势:
    - 高可靠性:能够在极端环境下稳定运行,适用于严苛的工作条件。
    - 多样化配置:可以容纳多种类型的电子元件,包括二极管、电阻、熔断器等。
    - 定制化服务:根据客户需求提供定制化解决方案,灵活性强。
    - 耐久性强:采用高质量材料和镀金触点,确保长期使用寿命。

    应用案例和使用建议


    这些模块已经在多个航空航天项目中得到广泛应用,例如飞机电源管理系统。具体应用场景包括:
    - 飞机电源管理系统:用于确保电力供应的可靠性和稳定性。
    - 军用车辆:为关键电气系统提供安全可靠的连接。
    使用建议:
    - 在设计电路时,要考虑到模块的工作温度范围和电气特性。
    - 定期进行检查和维护,以确保模块正常工作。

    兼容性和支持


    这些模块与其他常见的电子元件和设备具有良好的兼容性,支持各种配置。Amphenol PCD还提供详尽的技术支持和售后服务,确保用户能够获得及时的帮助。

    常见问题与解决方案


    1. 模块无法正常工作:
    - 检查所有连接是否正确,确保没有损坏。
    - 测试输入电压是否在规定范围内。
    2. 模块过热:
    - 确认散热措施是否到位。
    - 检查是否超过最大工作温度。
    3. 接触不良:
    - 清理模块上的灰尘和污垢。
    - 确认触点是否清洁并良好接触。

    总结和推荐


    Amphenol PCD的电子插座接线模块凭借其高可靠性、多样化的配置和优良的制造质量,在航空和军事等领域具有显著优势。其广泛的应用范围和强大的技术支持使其成为市场上的一款优秀产品。综上所述,强烈推荐使用这款模块以满足您的电子系统需求。
    通过以上内容的详细分析,您可以全面了解Amphenol PCD的电子插座接线模块,并且了解如何在实际应用中正确使用它们。希望本篇文章能为您提供有价值的参考。

SJE020001参数

参数
长*宽*高 20mm*25.91mm*29.72mm
安装方式 DIN导轨安装
应用等级 军用级
零件状态 在售
包装方式 盒装

SJE020001厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

SJE020001数据手册

厂牌 PDF简要描述 下载
AMPHENOL 端子接线盒系统 AMPHENOL SJE020001 SJE020001数据手册

SJE020001封装设计

查看详情并下载
Symbol
Footprint
3D Model
