首页  >  产品百科  >  PT02SE-14-19S

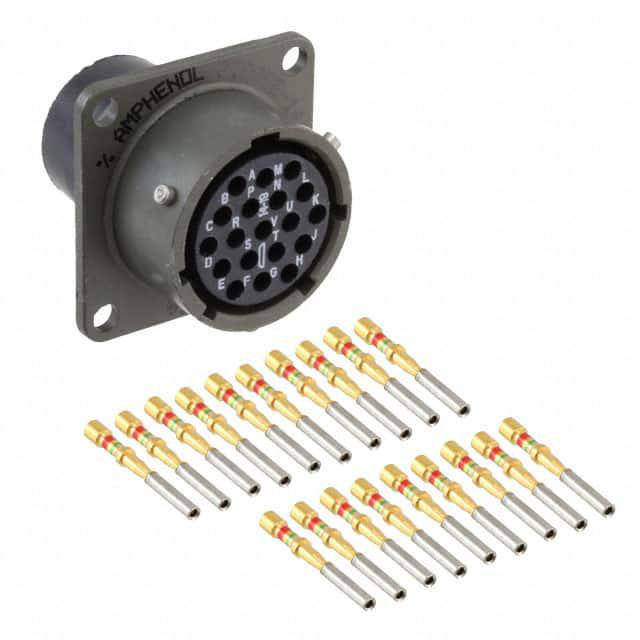

PT02SE-14-19S

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 19pin Aluminum 7.5A 金 橄榄绿,褐色 法兰安装,面板安装 32.91mm(长度)*28.98mm(高度)
供应商型号: N-PT02SE-14-19S
供应商: 云汉优选
标准整包数: 1
AMPHENOL 圆形连接器 PT02SE-14-19S

PT02SE-14-19S概述

    Amphenol® Miniature Cylindrical Connectors: A Comprehensive Overview

    1. 产品简介


    Amphenol® Miniature Cylindrical Connectors 属于Amphenol工业操作的一部分,是通用和环境应用(包括工业和军事用途)的首选连接器。这些连接器以其卓越的设计灵活性而闻名,被广泛应用于多个领域,如仪表、监测设备、机床、工厂自动化、通信、地球物理、工业控制和机器人、石油和石化行业、铁路/大众交通系统以及军用和航空航天领域。本目录涵盖了多种不同类型的Amphenol®微型圆形连接器,包括PT系列和PT-SE系列。

    2. 技术参数


    Amphenol® Miniature Cylindrical Connectors的主要技术参数如下:
    - 工作温度:-55°C 至 +125°C。
    - 工作电压:最高1000 VAC(RMS)。
    - 接触材料:低损耗铜合金,经过金镀处理以防止腐蚀。
    - 插入件:具有高介电强度和防潮性能。
    - 接口类型:可选螺纹或卡口式。
    - 密封等级:环保密封通过橡胶圈和夹紧设计实现。
    - 接触密度:双倍数量的触点容纳能力,体积仅为标准连接器的一半。
    - 电气特性:提供多种接线方式,如焊接和压接。
    - 认证:UL和CSA认可。

    3. 产品特点和优势


    这些连接器的特点和优势主要包括:
    - 紧凑设计:体积小,适合狭小空间安装。
    - 高可靠性:通过UL和CSA双重认证。
    - 多功能性:适用于多种工业和军事领域。
    - 环境适应性强:耐受极端温度条件和恶劣环境。
    - 定制化选项:可选择不同类型的壳体和后端附件。
    - 高接触密度:提供高效率的连接能力。

    4. 应用案例和使用建议


    这些连接器广泛应用于各类复杂环境中,例如在航空航天、海洋工程和石油勘探领域,因其能承受极端温度和湿度变化。在安装时,可以考虑使用压接型(PT-SE系列)以提高电气连接的可靠性和稳定性。此外,选择合适的外壳材料和尺寸也非常重要,以确保在特定应用环境中的最佳性能。

    5. 兼容性和支持


    这些连接器设计用于与不同设备兼容,如各种工业控制系统和远程通信设备。厂商提供了全面的支持,包括详细的使用指南和技术文档。如果需要更多帮助,可以直接联系Amphenol工业运营部门获取更多信息和支持。

    6. 常见问题与解决方案


    常见问题及其解决方案包括:
    - Q: 连接器如何正确安装?
    - A: 首先检查所使用的工具是否合适,然后按照手册中提供的步骤进行安装。确保插头和插座正确对齐,以免损坏连接器。

    - Q: 如何清洁连接器以保持良好的电气性能?
    - A: 使用适当的清洁剂和软布轻轻擦拭连接器表面,避免使用任何可能损害金属部分的化学物质。

    7. 总结和推荐


    综上所述,Amphenol® Miniature Cylindrical Connectors凭借其紧凑设计、高可靠性、多功能性和广泛的兼容性,在各种苛刻环境下表现出色。强烈推荐在复杂应用场合中使用这类连接器,因为它们不仅能提升系统的整体性能,还能显著减少维护成本。如果您正在寻找一种可靠且灵活的连接解决方案,Amphenol® Miniature Cylindrical Connectors将是您的理想选择。

PT02SE-14-19S参数

参数
针脚数 19pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 橄榄绿,褐色
端接 -
额定电流 7.5A
外壳材料 Aluminum
长*宽*高 32.91mm(长度)*28.98mm(高度)
安装方式 法兰安装,面板安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT02SE-14-19S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT02SE-14-19S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT02SE-14-19S PT02SE-14-19S数据手册

PT02SE-14-19S封装设计

查看详情并下载
Symbol
Footprint
3D Model
