U95T1Y1100A

厂牌: AMPHENOL
产品描述: Connector Accessories QSFP Cage Right Angle Copper Alloy Nickel Tray
供应商型号: 26M-U95T1Y1100A
供应商: 云汉优选
标准整包数: 1

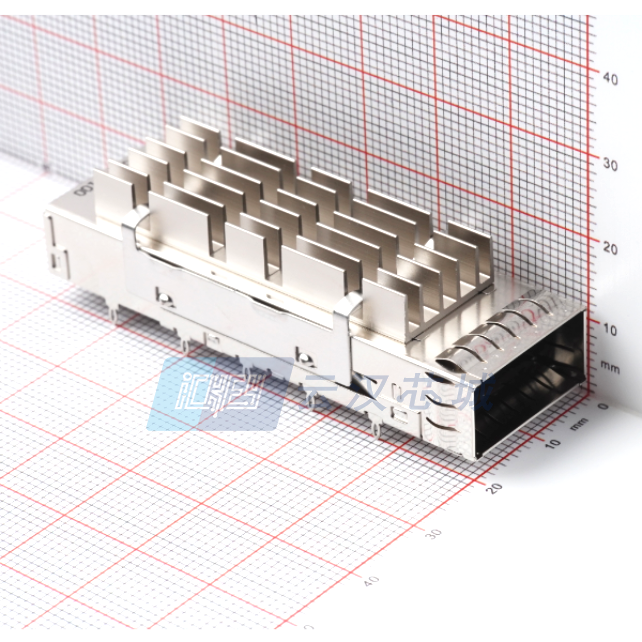

AMPHENOL 卡边缘连接器 - 边缘板连接器 U95T1Y1100A

U95T1Y1100A概述

    # Amphenol ICC UltraPort™ QSFP28 技术手册

    产品简介


    Amphenol ICC 的 UltraPort™ QSFP+ 连接系统包括一个 38 位,0.8mm 间距的连接器,专为高速串行应用设计。每个端口提供 4 个通道,以增加端口密度,允许更多的板面积利用和成本优化的解决方案。UltraPort™ QSFP+ 连接器支持下一代 100G+ 应用,每个通道传输速率高达 28Gb/s。该连接器采用冲压和成型触点设计,提供改进的机械耐久性,具有共振抑制功能,可提供卓越的信号完整性,同时最大限度地减少串扰和传输线阻抗不连续性。

    技术参数


    电气性能
    - 操作电压:每触点 30VDC
    - 操作电流:每触点 0.5A
    - 差分阻抗:100Ω ± 10Ω
    机械性能
    - 寿命:250次插拔循环
    - 插拔力:最大60N
    - 触点正向力:每针最小0.5N
    - 印刷电路板厚度(单面):1.44mm (0.057英寸) 最小
    - 印刷电路板厚度(腹对腹):2.35mm (0.093英寸) 最小
    - 拔出力:最大30N
    环境性能
    - 操作温度:-20°C 至 +85°C
    - 符合RoHS和无卤要求
    材料
    - 外壳:黑色,玻璃纤维增强,无铅焊接兼容热塑塑料
    - 触点基材:磷青铜
    - 焊尾电镀:雾锡或金闪选项
    - 配接区电镀:金
    - 共振抑制特性:导电聚合物

    产品特点和优势


    - 电气接口:采用4个通道,每个通道运行速度可达28Gb/s。
    - 100Gb/s 带宽解决方案:支持各种应用需求。
    - 被动铜缆和光缆解决方案:适用于多种传输媒介。
    - 冲压和成型触点设计:提供更好的机械耐久性。
    - 共振抑制特性:最小化串扰和传输线阻抗不连续性,提高信号完整性。

    应用案例和使用建议


    UltraPort™ QSFP+ 连接器广泛应用于各种高性能通信设备中,如网络接口卡、交换机、服务器、存储设备以及测试和测量仪器。使用时,确保连接器安装在符合要求的印刷电路板上,并根据需要选择合适的散热片和导光管。
    使用建议:
    1. 在高温环境下使用时,注意保持良好的通风。
    2. 为避免信号干扰,应选择适当的电缆长度和类型。
    3. 定期检查和维护连接器,以确保其最佳性能。

    兼容性和支持


    UltraPort™ QSFP+ 连接器与各种标准设备兼容,并提供一系列附件选项,如散热片、导光管和防尘盖。制造商提供全面的技术支持和服务,包括详细的安装指南和故障排除指南。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接不稳定 | 确保正确安装并紧固连接器。 |
    | 信号质量下降 | 检查连接器和电缆是否有损坏或磨损。 |
    | 连接器过热 | 确保正确的散热措施,如安装散热片。 |

    总结和推荐


    Amphenol ICC 的 UltraPort™ QSFP+ 连接器凭借其高带宽、卓越的信号完整性和多功能性,在高性能通信设备中表现出色。其优秀的机械性能和广泛的适用范围使其成为市场的佼佼者。强烈推荐用于要求高性能和可靠性的应用场合。

U95T1Y1100A参数

参数
长*宽*高 66.3mm(高度)
安装方式 通孔安装
包装方式 托盘

U95T1Y1100A厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

U95T1Y1100A数据手册

厂牌 PDF简要描述 下载
AMPHENOL 卡边缘连接器 - 边缘板连接器 AMPHENOL U95T1Y1100A U95T1Y1100A数据手册

U95T1Y1100A封装设计

查看详情并下载
Symbol
Footprint
3D Model
