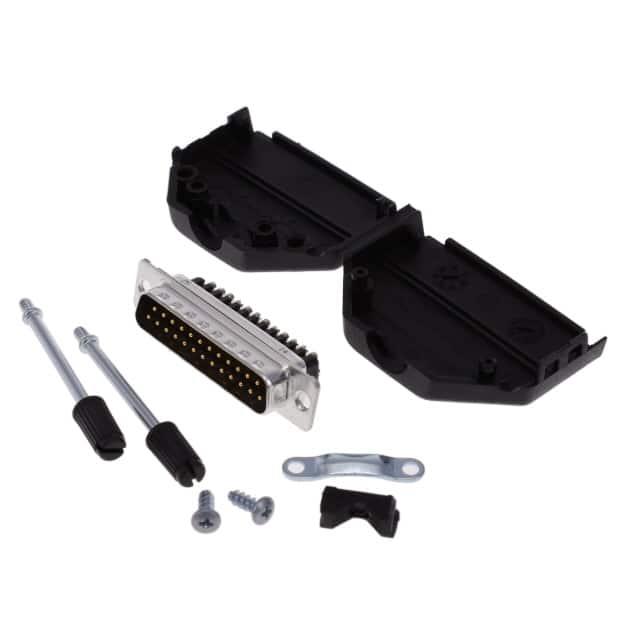

L717DB25PST1

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Amphenol D-Sub连接器, D-ST系列, 公插, DB25针, 电缆安装, 直角主体
供应商型号: L717DB25PST1-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL D-Sub 连接器 L717DB25PST1

L717DB25PST1概述

    Amphenol IT & Communication Products: Screw Termination D-Sub Series

    1. 产品简介


    Amphenol IT & Communication Products 的螺纹终止D-Sub系列(型号D-ST / E3)是一款专为现场应用设计的连接器。这些连接器符合MIL-C-24308和NFC 93425-HE5标准,旨在简化电缆组装过程。产品适用于多种工业控制器、住宅及公共建筑控制、基础设施控制系统等应用场景。

    2. 技术参数


    - 材料和镀层:
    - 壳体:钢,镀锡
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0等级
    - 插针:插头为机加工黄铜,全金镀层;插座为机加工青铜,全金镀层
    - 电气数据:
    - 最大电流额定值:7.5A
    - 最大电压额定值:300V RMS (50Hz)
    - 耐压:1000V RMS (50Hz)
    - 绝缘电阻:>5000MΩ @ 500V DC
    - 接触电阻:<5mΩ
    - 气候数据:
    - 工作温度范围:-55°C到+85°C(峰值125°C)
    - 潮湿耐受性:连续21天(40°C,相对湿度95%)
    - 盐雾试验:48小时
    - 机械数据:
    - 电缆类型:实心或绞合线
    - 电缆规格:最大0.75mm² (AWG 18),更大的导线请咨询工厂
    - 螺钉扭矩:最大0.05mN
    - 插拔寿命:Ⅱ级100次,Ⅰ级500次

    3. 产品特点和优势


    - 安装简便: 这些连接器可以轻松安装,无需特定工具,仅需一把标准螺丝刀即可。
    - 兼容性: 因其尺寸适中,这些连接器可与所有标准外壳和附件兼容。
    - 耐用性强: 产品具有良好的气候适应性和机械强度,能在极端环境下稳定工作。
    - 广泛的适用性: 可用于各种高要求的工业和民用控制系统。

    4. 应用案例和使用建议


    - 工业控制器: 这些连接器广泛应用于自动化设备和生产线,确保设备之间的可靠通信。
    - 公共设施控制: 例如,暖通空调系统、照明系统、安全遮阳板和火灾预防系统的连接。
    - 基础设施控制: 用于公路信号、交通灯的连接。

    使用建议:
    - 确保电缆的正确剥离长度以避免接触不良。
    - 使用标准螺丝刀调整螺钉扭矩,避免过紧或过松。
    - 在高温和潮湿环境中,定期检查绝缘性能。

    5. 兼容性和支持


    这些连接器可以与所有标准的外壳和配件兼容。厂商提供详细的安装指南和技术支持,包括电话和技术支持邮箱,以便用户随时获取帮助。

    6. 常见问题与解决方案


    - 问题: 插拔寿命不足
    - 解决办法: 检查安装过程,确保扭矩适当,并按照厂商建议进行维护。
    - 问题: 绝缘电阻低
    - 解决办法: 清洁连接器表面,确保无污染物。

    7. 总结和推荐


    总体评价:
    - 优点:
    - 安装简便
    - 高耐久性
    - 广泛的应用场景
    - 易于维护
    推荐使用:
    这款螺纹终止D-Sub系列非常适合需要高可靠性的工业和民用控制系统。凭借其易安装和高耐用性,它将成为您项目的理想选择。强烈推荐给需要高性能连接器的应用场景。

L717DB25PST1参数

参数
端接 螺纹
额定电流 7.5A
排数 2
触头镀层
外壳材料 Steel,Tin Plated
针脚数 25pin
类型 Male Pins,Plug
颜色 黑色
安装方式 导线安装,自由悬挂,通孔安装
零件状态 在售
包装方式 袋装

L717DB25PST1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L717DB25PST1数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L717DB25PST1 L717DB25PST1数据手册

L717DB25PST1封装设计

查看详情并下载
Symbol
Footprint
3D Model
