242136

厂牌: AMPHENOL
产品描述: Threaded IP67 导线安装,支架安装,自由悬挂,通孔安装 32.4mm(长度)*32mm(高度)
供应商型号: 2664652
供应商: 海外现货
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 242136

242136概述


    产品简介

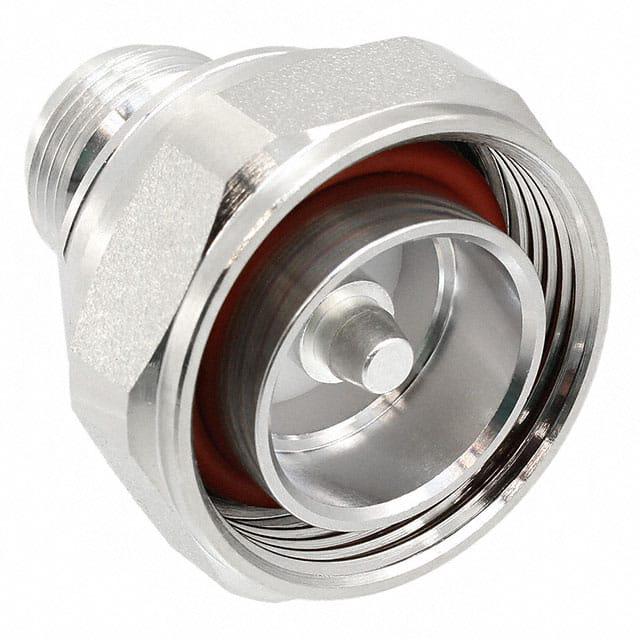

    产品名称:Amphenol ABHAYA KISHORE 低PIM 7/16 Male to N Female Adapter
    该产品是一款适用于高频信号传输的适配器,属于Amphenol Connex系列。它主要用于无线通信系统中的信号连接,特别是在需要高稳定性和低PIM(Passive Intermodulation)的应用环境中。该适配器支持直流到6GHz的频率范围,广泛应用于基站天线、微波通信、雷达系统等领域。

    技术参数


    - 阻抗 (Ω):50
    - 频率范围:直流至6GHz
    - 电压驻波比 (VSWR):
    - 直流至3GHz:小于1.065
    - 3GHz至6GHz:小于1.2
    - 插入损耗 (dBc):小于0.1
    - PIM (dBc):小于-160(输入功率为2x43dBm)
    - 绝缘电阻 (MΩ):大于5000
    - 耐压 (V):2500
    - 导体电阻 (mΩ):
    - 外导体:小于0.4
    - 内导体:小于0.8
    - 螺母扭矩:大于25Nm
    - 机械磨损:可达500次
    - 温度范围:-55°C 至 +155°C
    - 防水等级:IP67
    - 环保标准:RoHS合规

    产品特点和优势


    低PIM特性:该适配器的PIM值小于-160 dBc,这使得它在高功率应用中表现出色,减少干扰和信号衰减,提高系统的整体性能。
    宽频率范围:支持从直流到6GHz的频率范围,满足不同应用的需求。
    良好的环境适应性:能够在极端温度环境下工作,并且具备IP67级别的防水防尘能力,适合室外和恶劣环境应用。
    高性能材料:内导体采用弹簧铜银镀层,外导体采用镀铜锡锌合金,保证了良好的电性能和机械稳定性。

    应用案例和使用建议


    应用案例:这款适配器常用于移动通信基站、微波通信系统、卫星通信系统等场合。例如,在4G/5G基站中,该适配器可以确保信号的高效传输和稳定的连接。
    使用建议:
    1. 在安装过程中,请严格按照制造商的安装指南进行操作,确保所有接头紧固到位。
    2. 定期检查螺母扭矩,确保连接稳固。
    3. 避免在潮湿和灰尘较多的环境中长时间暴露,以延长使用寿命。

    兼容性和支持


    该适配器与标准的7/16 DIN Male接口和N Female接口兼容,便于集成到现有的系统中。Amphenol Corp. 提供全面的技术支持和售后服务,如有任何问题,可随时联系官方技术支持团队。

    常见问题与解决方案


    问题1:PIM值偏高
    - 解决办法:检查连接器是否安装牢固,重新紧固螺母;确保所有接触面干净无氧化物。
    问题2:螺母扭矩不足
    - 解决办法:使用扭矩扳手将螺母拧紧至规定的25Nm以上。
    问题3:信号传输不稳定
    - 解决办法:检查电缆和接头的连接是否完好,避免过度弯曲或扭曲电缆。

    总结和推荐


    综上所述,Amphenol ABHAYA KISHORE 低PIM 7/16 Male to N Female Adapter 在高频信号传输应用中表现出卓越的性能和可靠性。它的低PIM特性、宽频率范围以及良好的环境适应性使其成为众多应用场景的理想选择。强烈推荐此产品用于要求高可靠性和高稳定性的无线通信系统。

242136参数

参数
针脚数 -
颜色 -
触头镀层厚度 - 配接 -
额定电流 -
类型 Threaded
排数 -
防护等级 IP67
间距-配接 -
触头镀层 - 配接 -
长*宽*高 32.4mm(长度)*32mm(高度)
安装方式 导线安装,支架安装,自由悬挂,通孔安装
零件状态 在售
包装方式 散装,袋装

242136厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

242136数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 242136 242136数据手册

242136封装设计

查看详情并下载
Symbol
Footprint
3D Model
