TN01 016 0003 2

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: 信号,冲压型 压入式
供应商型号: 654-TN0101600032
供应商: Mouser
标准整包数: 1
AMPHENOL 圆形连接器 TN01 016 0003 2

TN01 016 0003 2概述

    电子元器件产品技术手册:Stamped Contacts Crimp Male Contacts

    1. 产品简介


    本产品为Stamped Contacts Crimp Male Contacts,属于接触器系列的一种,设计用于提供稳定的电气连接。这些接触器广泛应用于通信设备、计算机系统、工业自动化控制设备等领域,特别适用于需要高频和高可靠性连接的应用场景。

    2. 技术参数


    - 接触直径: 1.6 mm
    - 绝缘直径范围: 1.0 - 2.0 mm
    - 电线规格:
    - 最小电线直径: 0.14 mm
    - 最大电线直径: 0.5 mm
    - 美制线规(AWG): 26 - 20

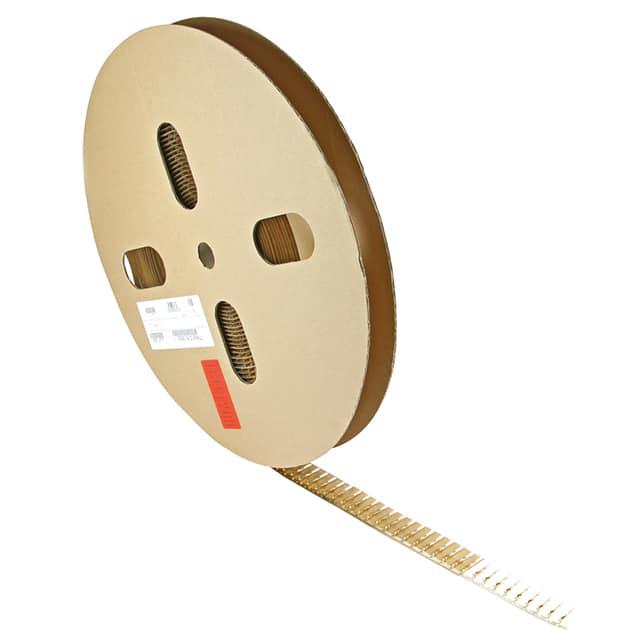

    - 包装方式: 接触器按卷装供应,适用于自动压接机(左端)。每卷包含2,000个接触器。
    - 接触类型: 针式(Pin)
    - 镀层: 金镀层
    - 电气特性: 接触电阻(依据DIN EN 60512-2-1或IEC 60512-2-1标准测试)< 5 mΩ

    3. 产品特点和优势


    - 高性能镀层: 金镀层能够显著提高抗腐蚀能力,延长产品寿命,适合严苛的工作环境。
    - 易于集成: 专为自动压接机设计,方便大规模生产,提高效率。
    - 稳定性高: 接触电阻极低,确保信号传输的稳定性和高效性。
    - 兼容性强: 可与多种导线规格匹配,满足不同应用场景的需求。

    4. 应用案例和使用建议


    这类接触器常用于通信接口板卡、服务器背板、工业控制面板等场合。以下是典型应用案例和建议:
    - 通信设备: 用于设备间的高频信号传输,需确保接触稳定,避免信号干扰。
    - 工业控制: 在自动化控制系统中,应定期检查连接部位,防止因氧化导致接触不良。
    - 使用建议: 安装时应根据导线直径选择合适规格,避免过紧或过松。建议定期进行清洁和维护以保持性能。

    5. 兼容性和支持


    - 兼容性: 适用于各种导线规格(AWG 26-20),与主流压接设备兼容。
    - 技术支持: 厂商提供详尽的技术文档和专业支持服务,帮助客户快速解决问题。

    6. 常见问题与解决方案


    - 问题1: 接触电阻过大。
    解决方法: 检查安装工艺,确保压接质量;必要时更换新的接触器。
    - 问题2: 导线无法牢固插入。
    解决方法: 调整导线尺寸,确保符合规格要求;检查压接机是否设置正确。
    - 问题3: 使用过程中接触器失效。
    解决方法: 确认是否为环境因素导致(如潮湿、高温),并采取相应防护措施。

    7. 总结和推荐


    Stamped Contacts Crimp Male Contacts凭借其卓越的电气性能、稳定的机械结构和广泛的适用性,在多个领域展现出强大的竞争力。尤其适合需要高频信号传输的场景。总体而言,这款产品具有很高的可靠性和性价比,值得推荐给对接触器质量和性能有较高要求的用户。无论是用于研发还是批量生产,它都是一个理想的选择。
    最终结论: 强烈推荐使用此款Stamped Contacts Crimp Male Contacts,特别适用于通信、计算机和工业控制领域的关键连接需求。

TN01 016 0003 2参数

参数
颜色 -
端接 -
额定电流 -
外壳材料 -
针脚数 -
触头镀层 - 配接 -
类型 信号,冲压型
安装方式 压入式
零件状态 在售
包装方式 卷带包装

TN01 016 0003 2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

TN01 016 0003 2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL TN01 016 0003 2 TN01 016 0003 2数据手册

TN01 016 0003 2封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 1.5295 ¥ 12.9243
10+ $ 1.288 ¥ 10.8836
100+ $ 1.0908 ¥ 9.2173
500+ $ 0.8942 ¥ 7.5563
1000+ $ 0.7949 ¥ 6.7167
2000+ $ 0.7004 ¥ 5.918
4000+ $ 0.6762 ¥ 5.7139
10000+ $ 0.6426 ¥ 5.43
库存: 1865
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 12.92
