PT06A-12-14P(SR)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Male Pins,Plug 焊盘 14pin Aluminum 金 橄榄绿,褐色 导线安装,自由悬挂,通孔安装
供应商型号: 3976703
供应商: element14
标准整包数: 1

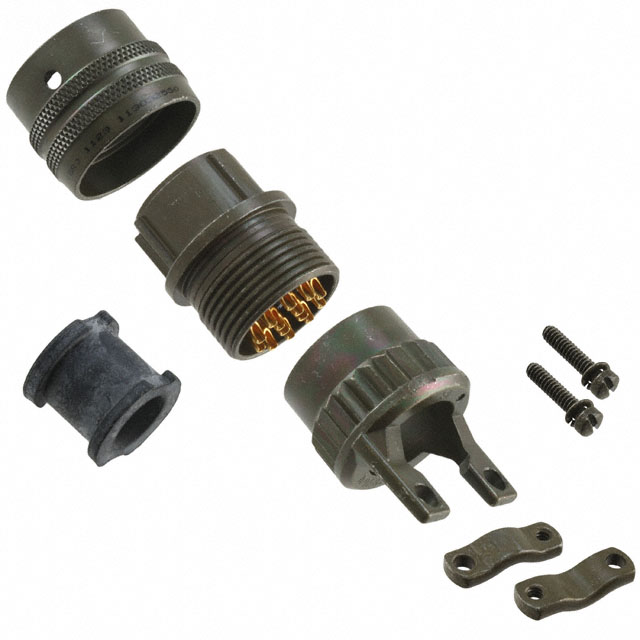

AMPHENOL 圆形连接器 PT06A-12-14P(SR)

PT06A-12-14P(SR)概述

    Amphenol® 97 Series Miniature Cylindrical Connectors: Comprehensive Overview

    1. 产品简介


    Amphenol® 97系列连接器是美国UL认证和加拿大CSA认证的产品,广泛应用于各种工业和军事领域,包括但不限于仪器仪表、监控设备、机器工具、工厂自动化、通信、地质物理、工业控制和机器人、石油化工业、铁路/大众交通以及航空航天行业。这些连接器小巧且高效,适合多种高要求环境的应用。

    2. 技术参数


    Amphenol® 97系列微型圆柱形连接器具有以下技术规格:
    - 接触温度范围:-55°C至+125°C
    - 工作电压:高达1000 VAC(RMS)在海平面条件下
    - 电镀材料:低损耗铜合金,并通过金镀层处理,以防止接触腐蚀,提供无限期的货架寿命
    - 绝缘体材质:弹性材料提供高介电强度和防潮屏障
    - 壳体选项:提供多种非镉壳体以及多种后端附件
    - 连接方式:分为卡口式和螺纹式两种
    - 终端类型:提供焊料接触和压接接触选项
    - 互换性:与所有微型系列连接器兼容

    3. 产品特点和优势


    - 高密度设计:提供标准连接器两倍的接触数,体积仅为标准连接器的一半。
    - 设计灵活性:多种样式选择,可以满足不同的设计需求和成本考虑。
    - 密封性能:使用垫圈和夹紧设计实现环境密封。
    - 耐温范围广:能够在极端温度条件下保持稳定性能。
    - 互换性强:能够与所有微型系列连接器互配。

    4. 应用案例和使用建议


    这些连接器广泛用于需要紧凑结构和高可靠性连接的场合,例如机器工具、工业控制系统和航空航天设备。建议根据具体应用需求选择合适的壳体和连接类型,并确保正确的安装方式以避免交叉插拔问题。

    5. 兼容性和支持


    Amphenol® 97系列连接器具有很高的兼容性,可以与其他标准连接器和设备配合使用。厂商提供了详尽的技术文档和支持服务,以帮助用户正确安装和维护这些连接器。如有特殊需求,用户可以联系Amphenol工业运营部门获取更多信息。

    6. 常见问题与解决方案


    以下是一些常见的问题及其解决方案:
    - 问题:接触不良
    解决方案:检查接触表面是否清洁并重新安装。
    - 问题:连接不稳定
    解决方案:确认卡扣或螺纹是否已完全锁紧。
    - 问题:插针损坏
    解决方案:使用专用工具进行插入,避免手动操作导致损坏。

    7. 总结和推荐


    Amphenol® 97系列微型圆柱形连接器是一款高性能、高可靠性的连接解决方案。它们的小巧设计、广泛的适用性和良好的兼容性使其成为许多应用领域的理想选择。推荐对高度可靠连接有需求的用户选用这款产品。

PT06A-12-14P(SR)参数

参数
针脚数 14pin
触头镀层 - 配接
类型 Bayonet Lock,Male Pins,Plug
颜色 橄榄绿,褐色
端接 焊盘
额定电流 -
外壳材料 Aluminum
安装方式 导线安装,自由悬挂,通孔安装
应用等级 仪表级,军用级,工业级,航天级
零件状态 在售
包装方式 散装

PT06A-12-14P(SR)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PT06A-12-14P(SR)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL PT06A-12-14P(SR) PT06A-12-14P(SR)数据手册

PT06A-12-14P(SR)封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 282.12
10+ ¥ 254.9
25+ ¥ 242.23
50+ ¥ 216.74
库存: 4
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 282.12
