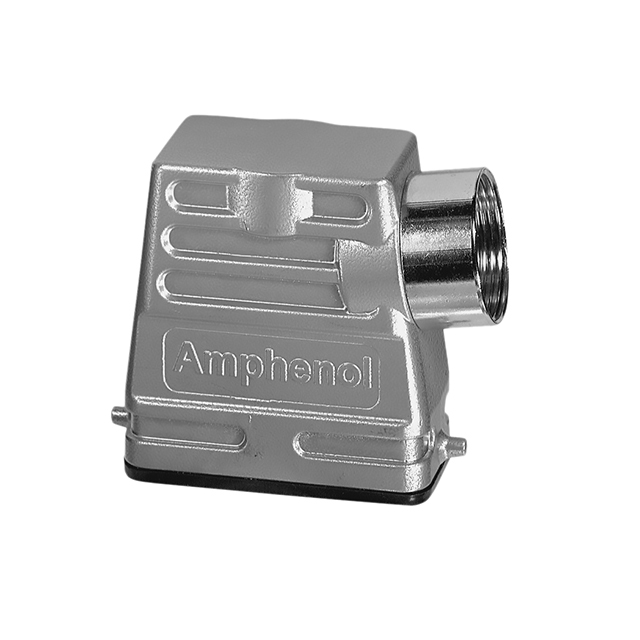

C146 10R006 506 8

厂牌: AMPHENOL
产品描述: Hood 90°
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 重载连接器 - 外壳/盖罩/基底 C146 10R006 506 8

C146 10R006 506 8概述


    产品简介


    Amphenol-Tuchel Electronics GmbH推出的Series heavy|mate - C 146是一款高性能重型连接器系列,专为高负载和恶劣环境设计。这些连接器主要用于工业自动化、交通运输、能源生产和航空航天等领域,适用于需要高可靠性、耐用性的应用场景。

    技术参数


    - 额定电压:
    - 250V(7, 15, 25, 40, 50, 64, 128个接触点)
    - 400V(6, 10, 16, 24, 48个接触点)
    - 63-1000V(部分型号)

    - 额定电流:
    - 10A - 16A(接触直径1.6mm)
    - 16A - 22A(接触直径2.5mm)
    - 最大42A(接触直径2.5mm,接触点6个)

    - 终止方式:
    - 压接
    - 螺钉固定
    - 焊接
    - 接口类型:
    - 7, 15, 25, 40, 50, 64, 128个接触点
    - 部分型号为24, 42, 72, 108, 216个接触点

    - 防护等级:
    - IP00 (未插接)
    - IP20 (插接)
    - 绝缘电阻:
    - ≥ 10 MΩ
    - 耐冲击电压:
    - ≥ 4 kV
    - 认证标准:
    - DIN EN 61984
    - IEC 60664-1
    - IEC 60529

    产品特点和优势


    - 高防护等级: 提供高达IP20的防护等级,有效防止误插入和其他环境影响。
    - 耐用性强: 可承受高达500次的插拔循环,具有长寿命。
    - 模块化设计: 模块化连接器系统允许灵活配置,适应不同的应用场景。
    - 高温耐受: 工作温度范围宽广,最高可达+125°C,最低至-40°C。

    应用案例和使用建议


    - 工业自动化: 在机器人手臂和传送带控制系统中使用,确保高可靠性的信号传输。
    - 交通运输: 用于车辆内部布线,如发动机管理系统和车厢内部网络。
    - 能源生产: 在风力发电站和太阳能电站中作为安全可靠的连接器。
    使用建议:
    - 在高温环境下使用时,确保按照制造商的建议进行安装和维护。
    - 定期检查连接器的磨损情况,必要时更换新的接触点以保持良好的导电性能。

    兼容性和支持


    这些连接器与市场上其他符合DIN EN 175 301-801 (DIN 43652)标准的产品兼容。厂商提供全面的技术支持和售后服务,包括产品手册、安装指南和故障排查服务。

    常见问题与解决方案


    - 问题: 插拔过程中产生火花。
    - 解决方案: 确保正确的压接工艺和适当的连接器尺寸,避免过载。
    - 问题: 连接器接触不良。
    - 解决方案: 检查连接器是否清洁,确保正确的压接和接触直径匹配。

    总结和推荐


    Series heavy|mate - C 146 连接器系列凭借其高可靠性、多功能性和广泛的适用性,在工业自动化和高负载应用中表现出色。尽管价格相对较高,但考虑到其卓越的性能和长久的使用寿命,依然非常值得推荐。无论是对于关键任务应用还是对环境要求严苛的应用场景,这些连接器都是理想的选择。

C146 10R006 506 8参数

参数
长*宽*高 60mm*43mm*70mm
安装方式 底座安装
零件状态 在售
包装方式 散装

C146 10R006 506 8厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

C146 10R006 506 8数据手册

厂牌 PDF简要描述 下载
AMPHENOL 重载连接器 - 外壳/盖罩/基底 AMPHENOL C146 10R006 506 8 C146 10R006 506 8数据手册

C146 10R006 506 8封装设计

查看详情并下载
Symbol
Footprint
3D Model
