USB3FTV7AN

厂牌: AMPHENOL

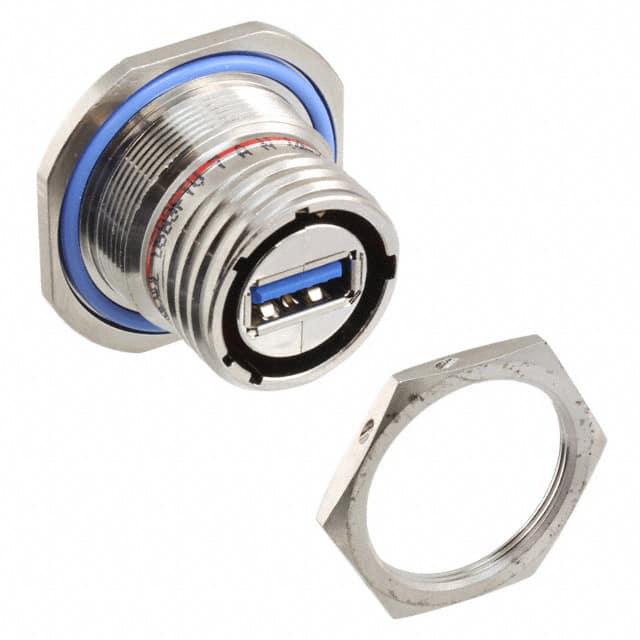

产品描述: Conn USB 3.0 Type A RCP 4 POS Solder ST Jam Nut 4 Terminal 1 Port
供应商型号: 3798600
供应商: 海外现货
标准整包数: 1
AMPHENOL USB/DVI/HDMI 连接器 - 适配器 USB3FTV7AN

USB3FTV7AN概述

    Amphenol USB3F TV 技术手册

    1. 产品简介


    Amphenol USB3F TV 是一款适用于恶劣环境的数据传输连接系统,专为嵌入式计算机、数据采集和传输、铁路、战场通信系统和海军系统等应用场景设计。USB3F TV 使用金属插头来保护标准 USB 3.0 线缆免受冲击、灰尘和液体的影响,确保在户外现场操作时无需额外布线工具。

    2. 技术参数


    - 连接器类型:
    - 插头(无线缆):型号 6
    - 方形法兰插座:型号 2
    - 螺母插座:型号 7
    - 连接器材料与表面处理:
    - 铝壳:橄榄绿镉镀层(型号 G)
    - 镍镀铝壳(ROHS合规,型号 N)
    - 海军青铜壳(ROHS合规,型号 BZ)
    - 电学特性:
    - 数据速率:高达 5 Gbps(USB 3.0 标准)
    - 电缆长度:0.3 米至 1.5 米
    - 数据导体:28 AWG 90Ω 双绞线
    - 电源导体:24 AWG 铜线
    - 外套材料:双屏蔽、耐紫外线聚氨酯 HFFR(阻燃)

    3. 产品特点和优势


    - 密封防护:具备 IP68 防护等级,能够在浸没条件下保持密封。
    - 机械强度:可承受高达 100 N 的轴向拉力,振动测试达 10-500 Hz、10g,3轴振动。
    - 防脱机制:使用三角起始螺纹(MIL-DTL-38999 系列 III 型)并带有防脱装置。
    - 鲁棒性:抗盐雾、防火阻燃,通过UL94 V0 和 NF F 16 101&16 102 测试。

    4. 应用案例和使用建议


    - 机器人和运动控制:适用于工业自动化环境中,需具备高可靠性的数据传输。
    - 战场通信系统:在恶劣环境下提供稳定的通信连接。
    - 工业过程:适用于需要高数据传输速率的工业自动化设备。
    使用建议:
    - 对于 PC 到 PC 应用,使用交叉线(“CROS”型)。
    - 对于 PC 到外设应用,使用直通线(“STR”型)。

    5. 兼容性和支持


    - 该产品可以与多数品牌的 USB3.0 线缆配合使用。
    - 提供技术支持和售后服务,确保用户在安装和使用过程中遇到的问题能够得到及时解决。

    6. 常见问题与解决方案


    - 问题一: 连接器不能顺利插入插座。
    - 解决方案: 检查电缆和连接器是否正确对齐,必要时调整编码位置。

    - 问题二: 信号传输不稳定。
    - 解决方案: 检查线缆是否有物理损坏,如破损或压痕,必要时更换线缆。

    7. 总结和推荐


    USB3F TV 在其目标应用领域表现出了出色的性能和可靠性,尤其适合需要高度防护和稳定数据传输的应用场合。其坚固耐用的设计和广泛的适用性使其在市场上具有显著的竞争优势。总体来说,我强烈推荐这一产品用于需要在严苛环境中工作的系统中。

USB3FTV7AN参数

参数
安装方式 隔板安装,面板安装
零件状态 在售
包装方式 盒装

USB3FTV7AN厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USB3FTV7AN数据手册

厂牌 PDF简要描述 下载
AMPHENOL USB/DVI/HDMI 连接器 - 适配器 AMPHENOL USB3FTV7AN USB3FTV7AN数据手册

USB3FTV7AN封装设计

查看详情并下载
Symbol
Footprint
3D Model
