7032-7777

产品分类: 同轴线缆
厂牌: AMPHENOL
产品描述: Cable Assembly Coaxial 0.304m SMPM to SMA F-M Bag
供应商型号: 3565599
供应商: 海外现货
标准整包数: 1

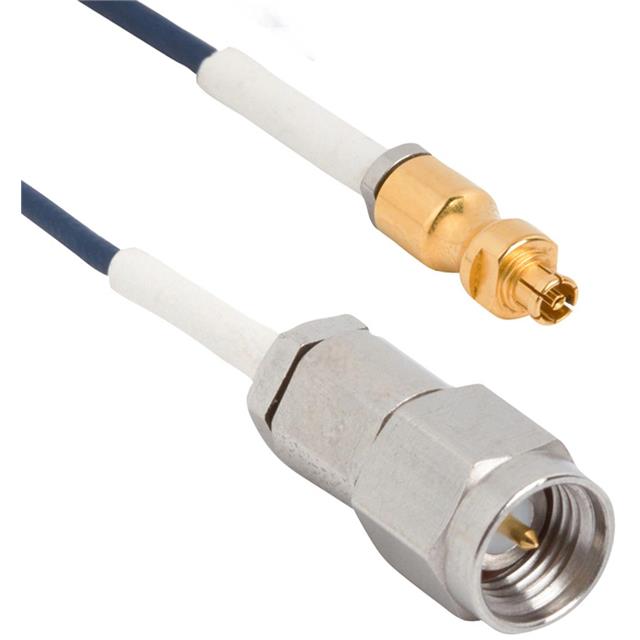

AMPHENOL 同轴线缆 7032-7777

7032-7777概述


    产品简介

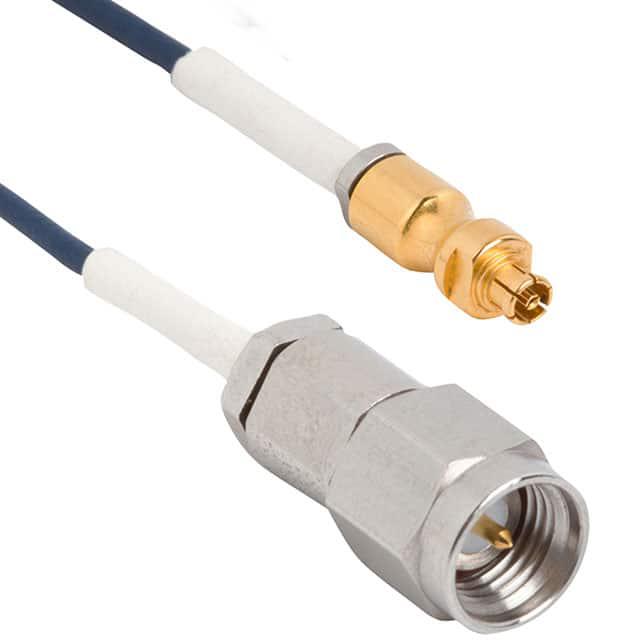

    NRN 44672是一款高性能的微波射频电缆组件,主要用于各种高频率通信系统和雷达系统中。该产品采用了SMPM Female(3221-40128)连接器与SMA Male(SF2911-60966)连接器,并配备了一段长度为12.000±.250英寸(304.80±6.35毫米)的SV .047 Superflex电缆。NRN 44672具有极高的阻抗匹配(50欧姆)和宽广的工作频率范围(DC至26.5GHz),适用于多种复杂的射频应用。

    技术参数


    - 连接器类型:SMPM Female(3221-40128)、SMA Male(SF2911-60966)
    - 电缆类型:SV .047 Superflex电缆
    - 长度:12.000±.250英寸(304.80±6.35毫米)
    - 阻抗:50欧姆
    - 频率范围:DC至26.5GHz
    - 公差:所有尺寸均在镀层之后测量,公差要求严格,如角度公差为±15′

    产品特点和优势


    1. 高精度制造:所有的几何尺寸都在严格的公差范围内,确保了产品在高频应用中的稳定性和一致性。
    2. 宽频率范围:可覆盖从直流到26.5GHz的广泛频率范围,使其适用于多种高性能射频设备。
    3. 优异的阻抗匹配:50欧姆的阻抗匹配设计,减少了信号传输过程中的反射和损耗。
    4. 抗干扰性强:Superflex电缆提供了卓越的机械强度和电磁屏蔽效果,增强了产品的耐用性和可靠性。

    应用案例和使用建议


    NRN 44672广泛应用于通信系统、雷达系统、测试设备等领域。例如,在雷达系统中,它被用于实现远距离精确的信号传输;在通信系统中,它可以作为高频信号的可靠连接部件。为了获得最佳性能,建议在安装过程中注意连接器的正确插入与紧固,并定期检查连接器的接触情况,以确保长期稳定的传输效果。

    兼容性和支持


    该产品具有良好的兼容性,可与多种标准连接器和设备配套使用。SV Microwave公司提供全面的技术支持和维护服务,包括产品咨询、定制需求和技术培训,以帮助用户更好地利用产品。

    常见问题与解决方案


    - Q: 如何保证NRN 44672在高频下的信号质量?
    - A: 通过选择高质量的材料和精密的制造工艺,NRN 44672在26.5GHz的频率下仍能保持优异的信号传输性能。使用时请确保连接器安装正确且紧密接触,避免信号干扰。

    - Q: NRN 44672的使用温度范围是多少?
    - A: 产品没有明确的温度限制说明,但建议在常规工作环境下使用,如有特殊环境要求,请联系技术支持获取更多信息。

    总结和推荐


    NRN 44672凭借其卓越的高频性能和广泛的应用范围,成为许多高端射频设备的理想选择。结合其高精度制造、优良的阻抗匹配和优秀的抗干扰能力,使得这款产品在市场上具备显著的竞争优势。我们强烈推荐NRN 44672作为高性能射频设备的首选配件。

7032-7777参数

参数
长*宽*高 304.8mm(长度)
零件状态 在售
包装方式 袋装

7032-7777厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

7032-7777数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴线缆 AMPHENOL 7032-7777 7032-7777数据手册

7032-7777封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 2736.0392
10+ ¥ 2736.0392
库存: 3
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 2736.03
