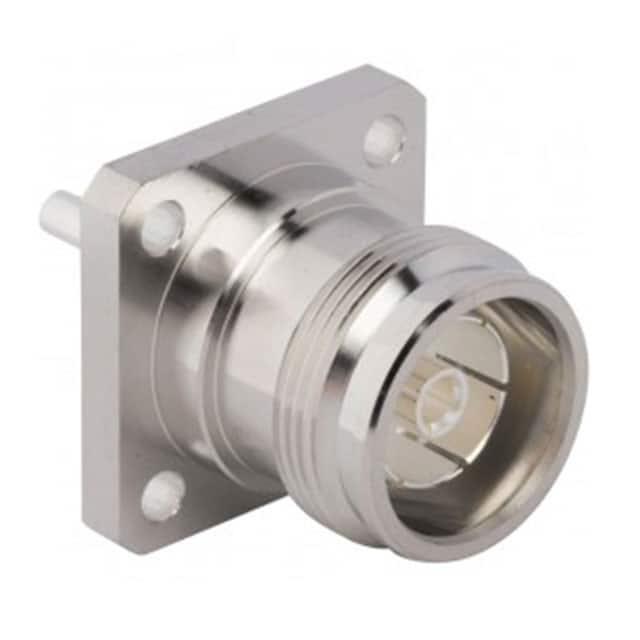

431-131J-52S

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 1 6GHz 50Ω 银色 螺纹 焊接 法兰安装,焊接安装,面板安装 38.68mm(长度)*25.4mm(高度)
供应商型号: 523-431-131J-52S
供应商: Mouser
标准整包数: 1
AMPHENOL 同轴连接器(RF) 431-131J-52S

431-131J-52S概述

    电子元器件产品技术手册

    产品简介


    本技术手册介绍的是Amphenol RF公司生产的4.3-10面板插座(型号:431-131J-52S)。该产品主要用于高频信号传输,适用于通信、雷达、航空航天等多个领域。它采用坚固耐用的设计,具有出色的机械性能和电气性能,能够满足苛刻的工作环境需求。

    技术参数


    | 参数项 | 描述 |

    | 尺寸(长 x 宽 x 高) | 尚未明确标注,但参考规格为:10mm x 3.5mm x 1.08mm |
    | 频率范围 | 直流至6GHz |
    | 特性阻抗 | 50Ω |
    | 插入损耗 | 最大0.05倍根号下频率(单位:dB) |
    | 耐压等级 | 500VRMS |
    | 电压耐受能力 | 最小2500VRMS |
    | 绝缘电阻 | 最小5000MΩ |
    | 三阶互调产物 | 最大-166dBc (双43dBm输入) |
    | 环境温度范围 | -65°C 至 +165°C |
    | 接触寿命 | 最少100次循环 |

    产品特点和优势


    这款4.3-10面板插座具备如下显著特点:
    1. 高性能电气特性:凭借低插入损耗、高电压耐受能力及优异的绝缘电阻,该产品在传输高频信号时表现出色。
    2. 卓越的机械设计:插拔次数可达100次以上,且兼容所有标准的4.3-10连接器插头。
    3. 耐环境能力:能够在极端温度条件下正常工作,适用范围广泛。
    4. 可靠的封装与标志:包装方式为10个一盒,并在每个包装盒上打上制造商标志、产品编号及生产日期代码。

    应用案例和使用建议


    - 应用案例:此插座常用于移动通信基站的天线接口、无线通信设备等场合。例如,在一个无线基站系统中,使用4.3-10面板插座可以确保基站天线与核心网络之间的稳定连接。

    - 使用建议:由于产品工作温度范围较广,建议在使用过程中对工作环境温度进行有效控制。同时,避免长时间在高温环境下使用以延长使用寿命。

    兼容性和支持


    - 兼容性:此产品与所有标准的4.3-10系列插头完全兼容。
    - 支持:Amphenol RF公司提供全方位的技术支持和售后服务。如有任何技术问题或需要帮助,可随时联系客服中心。

    常见问题与解决方案


    - 问题1:接头插拔时接触不良。
    解决方法:检查插座是否有灰尘或异物,必要时可用专用清洁工具清理。

    - 问题2:插入损耗偏高。
    解决方法:确认安装过程中接触良好,若情况依旧,则可能需要更换新的插座。

    总结和推荐


    总体而言,Amphenol RF的4.3-10面板插座在性能、可靠性和性价比方面均表现优异,是高频信号传输的理想选择。无论是对于专业级的通信设备还是工业控制系统,这款产品都能发挥重要作用。因此,强烈推荐使用该产品。

431-131J-52S参数

参数
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
最大频率 6GHz
紧固类型 螺纹
端口数 1
长*宽*高 38.68mm(长度)*25.4mm(高度)
安装方式 法兰安装,焊接安装,面板安装
零件状态 在售
包装方式 袋装

431-131J-52S厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

431-131J-52S数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 431-131J-52S 431-131J-52S数据手册

431-131J-52S封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 27.951 ¥ 236.186
10+ $ 23.2308 ¥ 196.3003
25+ $ 22.2264 ¥ 187.8131
50+ $ 21.5136 ¥ 181.7899
100+ $ 20.2125 ¥ 170.7956
250+ $ 19.0995 ¥ 161.3908
库存: 80
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 236.18
