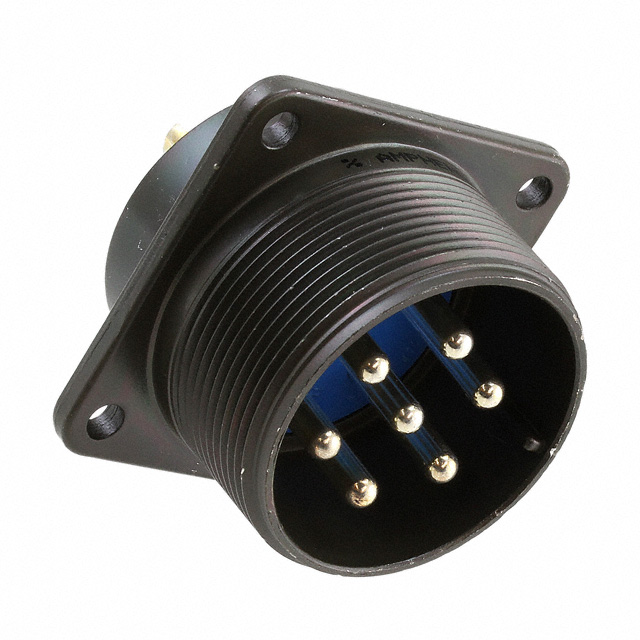

97-3102A24-10P

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Male Pins,Receptacle,Threaded 焊盘 7pin Aluminum Alloy 46A 银 橄榄绿,褐色 法兰安装,面板安装 34.92mm(长度)*44.45mm(高度)
供应商型号:
供应商:
标准整包数: 0
AMPHENOL 圆形连接器 97-3102A24-10P

97-3102A24-10P概述

    Amphenol 97 Series Standard Cylindrical Connectors

    1. 产品简介


    Amphenol 97 系列标准圆柱形连接器 是一种广泛应用的高可靠性连接器,主要适用于工厂自动化、机器人技术、机床、医疗设备等领域。这种连接器具有坚固耐用的设计和多种功能,旨在满足各种工业和商业应用的需求。

    2. 技术参数


    主要技术规格:
    - 接触点配置:
    - 接触点数量从 1 到 52 个不等。
    - 联系大小范围从 1/16" 到 7/16"。
    - 插入数量众多,例如:
    - 8S-1: 1 个 1/16" 接触点
    - 20-7: 8 个 1/8" 接触点
    - 22-14: 19 个 1/16" 接触点
    - 24-21: 10 个 1/8" 接触点
    - 机械间距:
    - 机械间距为 1.57 mm 或 3.18 mm。

    - 服务等级:
    - 服务等级分为 A、D 和 E 类型。

    - 工作温度范围:
    - 工作温度范围从 -55°C 到 +125°C。

    - 认证:
    - UL 认证(认证编号 E115497)和 CSA 认证(认证编号 LR69183)。

    3. 产品特点和优势


    独特功能和优势:
    - 成本效益:
    - 低成本且适用于一般任务。
    - 环境能力:
    - 带有 417 后缀的连接器具备环境防护能力。
    - 电气特性:
    - 支持焊接和压接终止。
    - 材料:
    - 外壳由高强度铝合金制成,具有良好的机械强度和环境防护性能。
    - 选择性:
    - 提供多种外壳样式和插入图案选项,可满足不同应用需求。

    4. 应用案例和使用建议


    应用案例:
    - 工厂自动化:
    - 用于机器人和生产线自动化系统。
    - 医疗设备:
    - 用于 ECG 监测电缆。
    - 机器工具:
    - 用于各类机床设备的连接。
    使用建议:
    - 空间有限的应用:
    - 考虑使用角度插头(型号 3108),以便于电缆以直角进入设备。
    - 特殊功能需求:
    - 可以通过不同角度的插孔排列避免交叉匹配(见第 12 页)。

    5. 兼容性和支持


    兼容性:
    - 该连接器系列具有良好的互换性和互装性,可以与现有的 97 系列和 MIL-5015 连接器配合使用。
    支持和维护:
    - 厂商提供详细的订购指南和技术支持,可以在官网或联系当地销售办公室获取更多信息。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - 问题 1:如何选择正确的插入模式?
    - 根据所需连接的电线数量和规格来选择合适的插入模式(见第 2 至 19 页)。
    - 问题 2:如何避免交叉匹配?
    - 通过订购不同角度的插孔排列来避免交叉匹配(见第 12 页)。
    - 问题 3:如何确保电气安全?
    - 使用插座端子来降低短路风险(见第 19 页)。

    7. 总结和推荐


    总结:
    - 主要优点:
    - 高可靠性和低成本。
    - 广泛的适用性和灵活的选择性。
    - 具备优良的电气和机械特性。

    推荐:
    - 推荐使用:
    - 基于其优异的性能和广泛的应用范围,强烈推荐在工厂自动化、医疗设备、机器人技术和机床等领域使用 Amphenol 97 系列连接器。

97-3102A24-10P参数

参数
触头镀层 - 配接
类型 Male Pins,Receptacle,Threaded
颜色 橄榄绿,褐色
端接 焊盘
额定电流 46A
外壳材料 Aluminum Alloy
针脚数 7pin
长*宽*高 34.92mm(长度)*44.45mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A24-10P厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。
