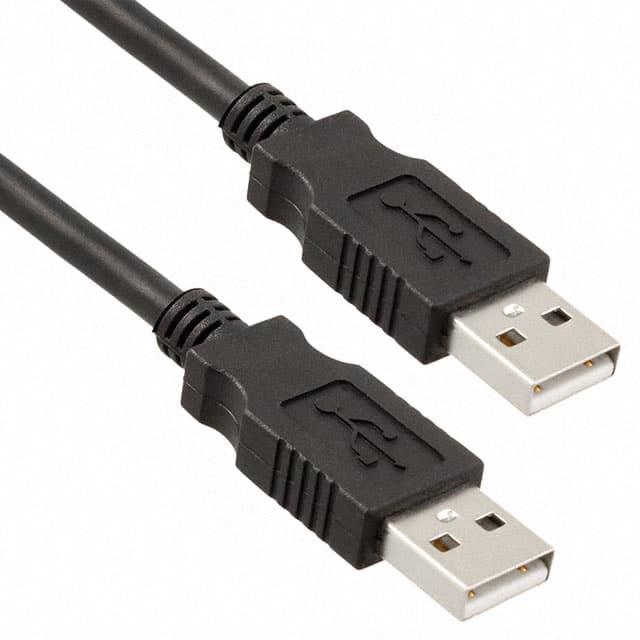

USB2AA100PUHFFR

产品分类: 计算机线缆
厂牌: AMPHENOL
产品描述:
供应商型号: APC1978-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 计算机线缆 USB2AA100PUHFFR

USB2AA100PUHFFR概述

    High Reliability USB 2.0 Cordsets 技术手册

    1. 产品简介


    High Reliability USB 2.0 Cordsets 是一种专为工业和苛刻环境设计的高可靠性USB 2.0连接线。这种电缆具有优秀的机械和电气特性,广泛应用于机器人、运动控制、铁路、数控机床、战场通信以及工业过程等领域。

    2. 技术参数


    - 导体规格
    - 数据导体:裸铜,7/0.12 mm(28 AWG)
    - 电源导体:镀锡铜,7/0.2 mm(24 AWG)
    - 绝缘材料
    - 数据绝缘:0.9 mm(平均)
    - 电源绝缘:1.1 mm(平均)
    - 颜色
    - 数据对:绿色和白色
    - 电源线:红色和黑色
    - 屏蔽层
    - 铝箔:提供100%覆盖,并接触镀锡铜排水线
    - 屏蔽编织网:提供约65%覆盖,由16根5/0.1 mm镀锡铜丝组成
    - 外护套
    - 材料:聚氨酯(PU),阻燃无卤素
    - 颜色:黑色
    - 重量:26 磅/米(38 千克/千米)
    - 外径:0.20 英寸(5.1 毫米,±0.15)
    - 最小弯曲半径
    - 安装时:45.9 mm(9 倍外径)
    - 运行时:25.5 mm(5 倍外径)
    - 温度范围
    - 安装时:+60°C 至 -5°C
    - 运行时:+70°C 至 -30°C
    - 直流电阻:94 欧姆
    - 阻抗:90 ± 3 欧姆(1 KHz 至 400 MHz 范围内)
    - 电容:2x28 AWG,54 pF/m
    - 不平衡电阻:最小 65%,最大 68%
    - 长度
    - 短电缆:0.5 米至 5 米
    - 长电缆:6 米至 10 米
    - 型号
    - 0.5 米至 10 米各长度对应的型号参见技术手册表格

    3. 产品特点和优势


    - 高可靠性和耐久性:采用无卤素阻燃材料和双层屏蔽,确保在恶劣环境下仍能正常工作。
    - 优异的物理性能:聚氨酯外护套具备卓越的耐油、耐水解、防微生物和紫外线性能,且具有极高的柔韧性。
    - 广泛的适用性:适合各种固定或移动安装,尤其是在工业自动化、轨道交通、军事通讯等领域应用广泛。

    4. 应用案例和使用建议


    - 机器人和运动控制:用于机器人的信号传输和电源供给,要求高可靠性,防止信号干扰。
    - 工业过程:适用于工厂自动化系统,能够抵抗严酷的工业环境条件。
    - 使用建议:
    - 在高温和低温环境中使用时,应避免电缆弯曲过度以延长使用寿命。
    - 安装时尽量保持电缆不受机械损伤,并避免过紧的捆扎。

    5. 兼容性和支持


    - 兼容性:完全符合USB 2.0标准,可与各种标准USB设备无缝对接。
    - 厂商支持:提供详尽的技术文档和用户手册,以及售后技术支持服务。

    6. 常见问题与解决方案


    - Q1: 电缆弯曲半径太小会损坏吗?
    - A1: 是的。请遵守制造商推荐的最小弯曲半径,以免损害电缆结构。
    - Q2: 如何处理信号干扰问题?
    - A2: 使用屏蔽良好的电缆,并确保正确的接地,以减少外界干扰的影响。
    - Q3: 电缆在高温环境下是否会受损?
    - A3: 在规定的温度范围内使用不会受损,但在极端条件下,建议采取额外保护措施。

    7. 总结和推荐


    High Reliability USB 2.0 Cordsets 是一款性能出色且适用范围广泛的工业级电缆,特别适合于需要高可靠性和长期稳定性的应用场景。其优越的物理和电气特性使其在众多行业中都能表现出色。因此,强烈推荐该产品给那些对电缆品质有高要求的应用场合。

USB2AA100PUHFFR参数

参数
3.28' (1.00m)
零件状态 在售
包装方式 盒装

USB2AA100PUHFFR厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

USB2AA100PUHFFR数据手册

厂牌 PDF简要描述 下载
AMPHENOL 计算机线缆 AMPHENOL USB2AA100PUHFFR USB2AA100PUHFFR数据手册

USB2AA100PUHFFR封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 108.3056 ¥ 906.3825
10+ $ 92.065 ¥ 770.4686
30+ $ 85.2044 ¥ 713.0545
50+ $ 82.192 ¥ 687.8446
100+ $ 79.144 ¥ 662.3364
库存: 45
起订量: 1 增量: 1
交货地:
最小起订量为:1
合计: ¥ 906.38
