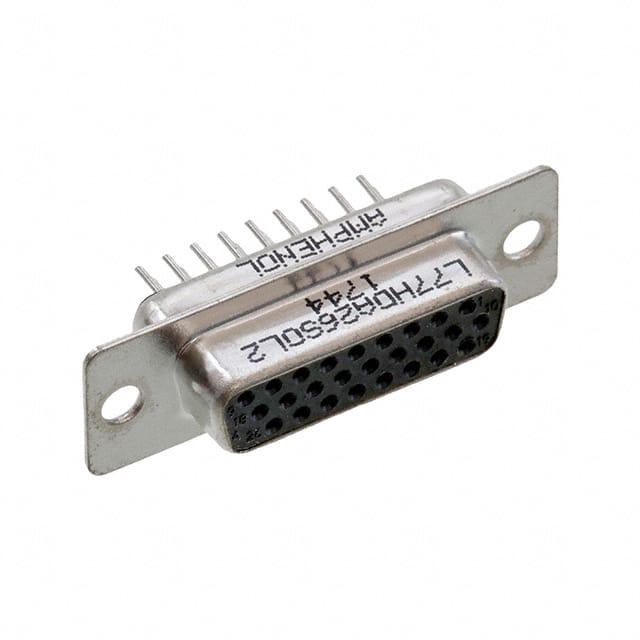

L77HDA26SOL2

产品分类: D-Sub 连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle 焊盘 3 26pin Steel,Tin Plated 3A 金 黑色 通孔安装
供应商型号: ET-2401169
供应商: 海外现货
标准整包数: 1
AMPHENOL D-Sub 连接器 L77HDA26SOL2

L77HDA26SOL2概述

    SD 系列 D-Sub 连接器技术手册

    产品简介


    SD 系列 D-Sub 连接器是一种用于工业、电信以及其他需要标准 I/O 连接的领域的经济型直插式 PCB(印刷电路板)连接器。这些连接器具有高密度和标准密度两种型号,分别适用于不同密度需求的应用场景。它们广泛应用于电信、工业控制及其它标准输入输出接口的场合。

    技术参数


    - 材料和电镀:
    - 外壳:钢,镍铬镀层
    - 绝缘体:玻璃填充热塑性塑料,UL 94V-0 阻燃等级
    - 接触件:黄铜,选择金涂层用于接触区域;接触末端为锡镀层,底部为镍镀层
    - 后置插入件:黄铜,镀镍
    - 板锁:黄铜,镀镍
    - 螺旋锁:黄铜,可拆卸,镀镍
    - 电气数据:
    - 标准密度:电流额定值 5A
    - 高密度:电流额定值 3A
    - 电压额定值:250V AC/rms 50Hz
    - 耐压:1000V AC/rms 50Hz 持续1分钟
    - 绝缘电阻:1000MΩ(500V DC)
    - 接触电阻:最大20mΩ
    - 机械数据:
    - 单个接触件插入力:最大0.54kg(1.19lb)
    - 单个接触件拔出力:SD最小0.06kg(0.13lb),HD最小0.02kg(0.044lb)
    - 插拔力:最大和最小数值依据不同接头数量
    - 气候数据:
    - 工作温度范围:-55°C至+125°C
    - 盐雾测试:24小时

    产品特点和优势


    - 可靠性高:采用精密成形接触件,绝缘体带有封闭式接触腔室,确保长期稳定运行。
    - 环境适应性强:可在极端温度条件下工作,耐腐蚀能力强。
    - 经济实惠:性价比高,适合批量生产。
    - 多种配置选择:提供标准密度和高密度两种型号,适应不同的密度需求。

    应用案例和使用建议


    - 应用案例:
    - 工业自动化设备中的传感器接口
    - 电信设备中的控制面板接口
    - 医疗设备中的信号传输接口
    - 使用建议:
    - 在安装时,确保连接器的接触件插入到位,避免因插入不完全导致的接触不良。
    - 使用前检查环境温度是否在规定范围内,避免超出工作温度范围导致的性能下降。

    兼容性和支持


    - 兼容性:
    - 可与多种标准I/O接口兼容,满足工业标准要求。
    - 支持多种后置安装方式,如螺丝锁紧和铆钉固定。

    - 支持和服务:
    - 客户可随时联系 Amphenol IT & Communication Products 获取技术支持,电话和电子邮件支持均可用。
    - 提供详尽的产品文档和在线资源,便于客户查阅。

    常见问题与解决方案


    - 问题1:连接器插入力过大,难以操作。
    - 解决方案:确认接触件是否正确插入,若仍存在问题,建议更换新批次的连接器。

    - 问题2:连接器长时间使用后,接触不良。
    - 解决方案:定期清洁接触面,确保无污物积聚,必要时更换接触件。

    总结和推荐


    SD 系列 D-Sub 连接器以其卓越的可靠性、广泛的适用性和良好的经济性,在工业和电信等领域表现出色。其坚固耐用的设计和多样的配置选项使其成为众多应用场景的理想选择。综上所述,强烈推荐使用这款连接器。
    通过以上详细的技术手册内容,我们对 Amphenol SD 系列 D-Sub 连接器有了全面了解。无论是工业自动化、电信还是其他需要标准 I/O 连接的应用场景,SD 系列连接器都能提供可靠稳定的解决方案。

L77HDA26SOL2参数

参数
触头镀层
外壳材料 Steel,Tin Plated
针脚数 26pin
类型 Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 3A
排数 3
安装方式 通孔安装
零件状态 在售
包装方式 托盘

L77HDA26SOL2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

L77HDA26SOL2数据手册

厂牌 PDF简要描述 下载
AMPHENOL D-Sub 连接器 AMPHENOL L77HDA26SOL2 L77HDA26SOL2数据手册

L77HDA26SOL2封装设计

查看详情并下载
Symbol
Footprint
3D Model
