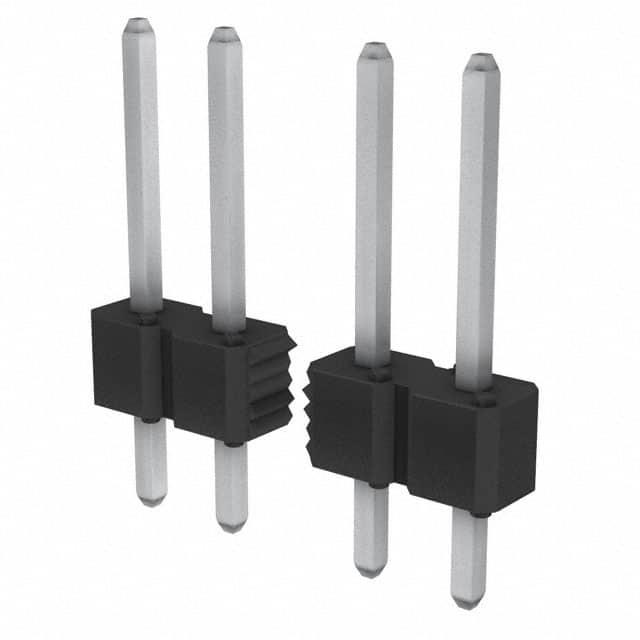

77311-422-08LF

厂牌: AMPHENOL
产品描述: Header,Push-Pull 2.54mm 1 8pin 3A 2μm 锡 黑色 通孔安装
供应商型号: Q-77311-422-08LF
供应商: 期货订购
标准整包数: 500
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-422-08LF

77311-422-08LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    产品类型: 电源连接器
    主要功能: 提供垂直和直角配置的板对板、板对线、板对电缆及板对柔性互联能力
    应用领域: 主要应用于工业自动化、通讯设备、医疗仪器、航空航天等领域

    技术参数


    材料规格:
    - 插针: 使用磷青铜合金UNS C51000
    - 绝缘体: 高温树脂,具有UL-94-V0阻燃等级
    电气特性:
    - 绝缘电阻: ≥5,000兆欧(测试电压为500V DC)
    - 耐压强度: 无弧光击穿,绝缘破坏或泄漏电流超过1毫安
    - 电流负载: 3安培
    - 工作温度范围: -65°C至+130°C
    机械特性:
    - 插针保持力: 2磅最小(轴向负载)
    环境条件:
    - 热冲击: 温度范围-55°C至+105°C(尼龙),-65°C至+130°C(PCT, PPS&LCP)
    - 稳态湿度: +40°C, 95%相对湿度,持续96小时
    - 高温寿命: 105°C(尼龙)或130°C(PCT, PPS&LCP),持续315小时

    产品特点和优势


    特点:
    - 双镀层处理: 采用镍和金双重镀层,提高耐磨性和抗腐蚀性
    - 适应性强: 适用于多种环境条件,如高低温、湿热和振动
    - 高可靠性: 通过多项军用标准认证,确保产品稳定可靠
    优势:
    - 多用途设计: 支持多种接插方式,满足不同场合需求
    - 环保设计: 无铅,符合欧盟RoHS指令要求

    应用案例和使用建议


    应用案例:
    - 工业自动化设备: 在工业控制设备中提供可靠的板对板连接
    - 通讯设备: 用于数据传输线路的连接
    - 医疗仪器: 提供稳定的电气连接,保证设备正常运行
    使用建议:
    - 环境适应性: 在选择安装位置时需考虑设备的实际工作环境,避免暴露于极端温度或湿度下
    - 接插操作: 插拔操作时需轻柔操作,避免过大的轴向压力损坏插针

    兼容性和支持


    兼容性:
    - 与FCI的Mini PV终端或其它0.025英寸针脚兼容的插座配合使用
    支持:
    - 提供完整的质量保障和校准系统
    - 配套的技术文档和技术支持服务

    常见问题与解决方案


    问题1: 绝缘电阻偏低
    解决方案: 检查连接部位是否有异物或损坏,清洁接触面,重新安装
    问题2: 插针容易松动
    解决方案: 确保安装过程中插针固定良好,检查是否符合规定的安装规范
    问题3: 耐压强度不足
    解决方案: 检查是否符合规定的安装规范,检查接触表面是否存在划痕或损伤

    总结和推荐



    总结

    :
    Duplex Plated Bergstik® II Headers凭借其双镀层处理、适应性强、高可靠性的特点,在各种复杂环境中表现出色。它广泛应用于工业自动化、通讯设备、医疗仪器等多个领域。
    推荐:
    我们强烈推荐这款产品用于需要高度可靠连接的场合,特别是在苛刻环境下的应用。该产品不仅具备出色的电气性能,还提供了良好的机械和环境适应性,是您设备连接的理想选择。

77311-422-08LF参数

参数
类型 Header,Push-Pull
触头镀层 - 配接
针脚数 8pin
间距-配接 2.54mm
排数 1
触头镀层厚度 - 配接 2μm
颜色 黑色
防护等级 -
额定电流 3A
安装方式 通孔安装
零件状态 在售
包装方式 散装,袋装

77311-422-08LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

77311-422-08LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 77311-422-08LF 77311-422-08LF数据手册

77311-422-08LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
