首页  >  产品百科  >  AP-145/3-3

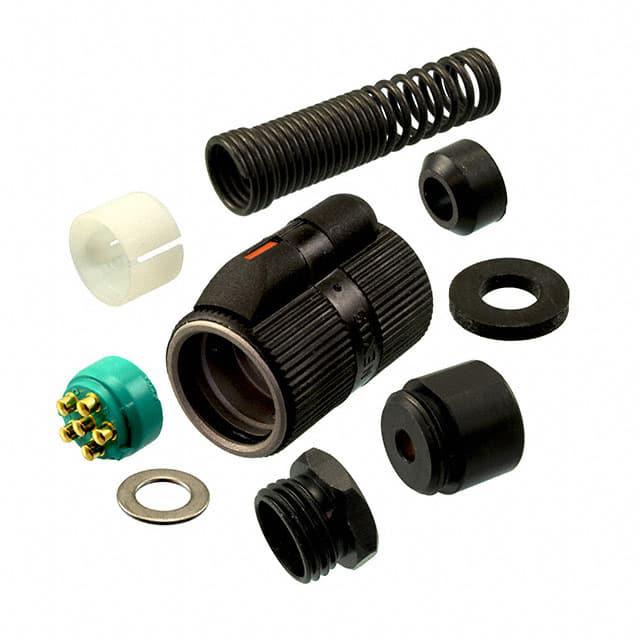

AP-145/3-3

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Plug 焊盘 5pin Polyamide (PA),Nylon,Glass Filled and Stainless Steel 500mA 金 黑色 导线安装,自由悬挂,通孔安装
供应商型号: 232224
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 AP-145/3-3

AP-145/3-3概述

    # M55116 Audio & M55116 Audio Type Connectors 技术手册

    产品简介


    Amphenol Nexus Technologies 的 M55116 系列音频连接器是专为军事和商业应用设计的高质量音频连接解决方案。这一系列连接器广泛应用于地面、车辆、航空和海军通信系统,包括无线电台和内通系统。M55116 连接器的特点是防水、极化设计,能够在高达 60V 和 0.5A 的音频电路中可靠工作。此外,它提供多种接触方式(压接或焊接)以满足不同应用需求。
    主要功能:
    - 防水和极化设计
    - 适用于音频频率电路
    - 支持 5 或 6 针配置
    应用领域:
    - 军事通信系统
    - 商业无线电系统
    - 车载通信设备
    - 航空及舰船通信设备

    技术参数


    以下是 M55116 系列音频连接器的主要技术规格:
    | 参数 | 规格 |

    | 外壳材质 | 不锈钢 303,钝化处理 |
    | 插拔方式 | 卡口式耦合 |
    | 插拔寿命 | 至少 3000 次 |
    | 工作温度范围 | -55°C 至 +85°C |
    | 插针材质 | 黄铜镀金/铍铜镀银(弹簧) |
    | 电流承载能力 | 最大 0.5A |
    | 电压承载能力 | 最大 60V |
    | 接触深度 | 每个接触点 1.25-1.75 磅 |
    | 接触电阻 | 最大 0.050Ω |
    | 绝缘电阻 | 最小 1000 兆欧姆,浸水后不低于 100 兆欧姆 |
    | 耐压测试(海平面) | 500V RMS |
    | 水浸测试 | 最深 6 英尺,最长 48 小时 |

    产品特点和优势


    独特功能:
    1. 防水与极化设计:确保连接器在恶劣环境下的稳定性和可靠性。
    2. 灵活接触方式:支持压接或焊接两种接触方式,方便不同安装需求。
    3. 高性能插针:刚性插针与弹簧式接触点相结合,具有自清洁功能,减少接触不良的风险。
    4. 模块化设计:可定制各种规格的连接器,包括 PCB 引脚、独特外壳几何形状等。
    市场竞争力:
    M55116 系列连接器以其小巧紧凑的设计、卓越的耐用性和广泛的适应性在市场上占据一席之地。无论是传统军事设备还是现代商业通信系统,它都能提供可靠稳定的连接。

    应用案例和使用建议


    应用案例:
    1. 军事通信:用于地面部队的无线通信设备,确保语音传输清晰稳定。
    2. 车载系统:安装于坦克或军用车辆内部,作为主控台与外部设备的接口。
    3. 航空通信:用于飞机座舱内的通讯终端,支持飞行员与地面指挥中心的实时沟通。
    使用建议:
    - 在潮湿或尘土较多的环境中使用时,建议定期检查防水密封圈的状态。
    - 对于高振动环境,应优先选择过模塑版本的连接器以提高稳定性。
    - 若需减少空间占用,可以考虑 TAC 系列的微型版本。

    兼容性和支持


    兼容性:
    M55116 系列连接器与市面上大多数标准音频设备兼容,尤其适合需要高可靠性连接的应用场景。此外,Amphenol Nexus Technologies 还提供丰富的定制选项,可根据客户需求调整接触类型、电缆直径等参数。
    厂商支持:
    Amphenol Nexus Technologies 提供全面的技术支持和售后服务,包括快速响应的客户咨询和技术指导。如需进一步了解定制选项或特殊需求,可直接联系厂商获取详细信息。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 连接器接触不良 | 检查插针是否清洁,尝试重新插入 |
    | 插拔困难 | 检查是否有异物卡住,必要时润滑插针 |
    | 水浸后绝缘性能下降 | 更换新的防水密封圈并进行重新测试 |

    总结和推荐


    综合评估:
    M55116 系列音频连接器以其坚固耐用、防水防尘、易于维护的特点,成为音频应用领域的理想选择。特别是其广泛的技术参数覆盖范围和强大的定制能力,使其能够应对各种复杂的应用场景。
    推荐结论:
    强烈推荐使用 M55116 系列连接器,尤其是对于需要高可靠性连接且可能面临极端环境的应用。对于对空间要求较高的场合,TAC 系列微型连接器是一个值得考虑的替代方案。通过 Amphenol Nexus Technologies 的专业支持和服务,用户可以获得最佳的连接解决方案。

AP-145/3-3参数

参数
针脚数 5pin
触头镀层 - 配接
类型 Bayonet Lock,Female Sockets,Plug
颜色 黑色
端接 焊盘
额定电流 500mA
外壳材料 Polyamide (PA),Nylon,Glass Filled and Stainless Steel
安装方式 导线安装,自由悬挂,通孔安装
应用等级 军用级
零件状态 在售
包装方式 散装,袋装

AP-145/3-3厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AP-145/3-3数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL AP-145/3-3 AP-145/3-3数据手册

AP-145/3-3封装设计

查看详情并下载
Symbol
Footprint
3D Model
