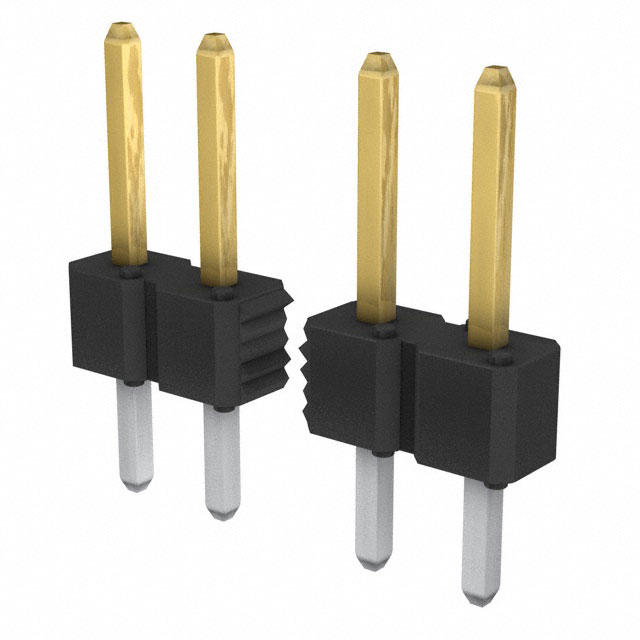

77311-102-13LF

厂牌: AMPHENOL
产品描述: 13pin 2.54mm 1 Header,Push-Pull 3A 760nm 金 黑色 通孔安装
供应商型号: N-77311-102-13LF
供应商: 云汉优选
标准整包数: 1
AMPHENOL 矩形连接器 - 针座 - 公插针 77311-102-13LF

77311-102-13LF概述


    产品简介


    产品类型:双镀层Bergstik® II接头(Duplex Plated Bergstik® II Headers)
    主要功能:这种接头用于实现板到板、板到线缆、板到离散电线和板到柔性互连的功能。它可以在垂直和直角方向上以单排、两排或三排的形式进行配置。
    应用领域:广泛应用于需要高度可靠互连的电子系统中,例如工业自动化、通信设备、汽车电子、航空航天和消费电子等领域。

    技术参数


    - 材料:
    - 针脚:磷青铜合金(UNS C51000)按照ASTM B-159标准制成。
    - 绝缘体:采用具有UL-94-V0阻燃等级的高温树脂。

    - 表面处理:
    - 镀层厚度:针脚至少为100微英寸(3微米)的锡铅镀层(MIL-P-81728)覆盖在50微英寸(1.27微米)镍镀层上,或者选择无铅选项时为100-150微英寸(2.54-3.81微米)纯锡覆盖。
    - 接触面:按照MIL-G-45204 Type II标准镀金,覆盖50微英寸(1.27微米)镍(QQ-N-290,Class 2)。
    - 电气特性:
    - 绝缘电阻:不小于5000兆欧姆(MΩ),测试电压为500V DC,持续时间2分钟。
    - 耐电压:当针未插入时,不应出现击穿或泄漏电流超过1毫安(mA)的现象,测试电压为1500V DC(或AC,60Hz)。
    - 电流承载能力:最大为3安培(A)。
    - 工作温度范围:-65°C至+130°C。
    - 机械特性:
    - 针脚保持力:每个针脚承受最小2磅(约0.9公斤)的轴向载荷而不脱落。

    - 环境条件:
    - 耐热冲击:温度范围-55°C至+105°C(尼龙材料)或-65°C至+130°C(PCT、PPS、LCP材料)。
    - 恒定湿度:+40°C,相对湿度95%,持续96小时。
    - 高温寿命:105°C(尼龙材料)或130°C(PCT、PPS、LCP材料),持续315小时。
    - 焊料耐久性:符合MIL-STD-202, Method 208F标准。
    - 表面贴装再流焊:峰值温度245±5°C,持续10秒。

    产品特点和优势


    - 双镀层设计:通过双层镀层提高了连接器的可靠性和耐用性。
    - 广泛的工作温度范围:-65°C至+130°C的宽工作温度范围使其适用于各种极端环境。
    - 高电流承载能力:可以承受最高3安培的电流,适用于大功率电子设备。
    - 优良的耐候性和可靠性:通过严格的质量检测,确保在恶劣环境下的稳定表现。

    应用案例和使用建议


    应用案例:这类接头广泛应用于工业自动化控制系统、电信基站、汽车电子模块以及医疗设备中。在这些应用中,它们能够提供可靠的板间连接,确保系统的稳定运行。
    使用建议:
    - 在安装过程中应确保接头与插座完全对齐,避免物理损坏。
    - 定期检查接头的接触质量,必要时进行清洁或重新焊接以保证最佳性能。
    - 对于高温环境下的应用,注意检查接头是否有热损伤的迹象,及时采取冷却措施。

    兼容性和支持


    - 兼容性:这款接头与FCI的Mini PV终端或其他符合0.025英寸插针兼容的插座配合良好。此外,其广泛的适用范围使其能与多种类型的插件兼容。
    - 支持:制造商提供了详尽的技术文档和支持服务,确保客户能够顺利安装和使用这些产品。如需进一步的支持,可联系授权分销商或直接联系制造商。

    常见问题与解决方案


    - 问题:接触不良导致信号丢失。
    - 解决办法:确保接头和插座干净且正确安装;如果存在问题,可考虑更换新的接头。
    - 问题:焊接后发现针脚脱落。
    - 解决办法:检查焊接工艺是否符合规范要求,必要时进行重新焊接。

    总结和推荐


    总体评价:FCI的Duplex Plated Bergstik® II Headers是一款高性能的电子接头,具有优异的电气性能、机械强度和环境适应性。它特别适合于要求极高可靠性的工业和商业应用场合。
    推荐:基于其出色的性能和稳定性,强烈推荐给需要高品质连接解决方案的工程师和技术采购人员。

77311-102-13LF参数

参数
针脚数 13pin
间距-配接 2.54mm
排数 1
排距 -
颜色 黑色
触头镀层 - 配接
防护等级 -
触头镀层厚度 - 配接 760nm
额定电流 3A
类型 Header,Push-Pull
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装,袋装
