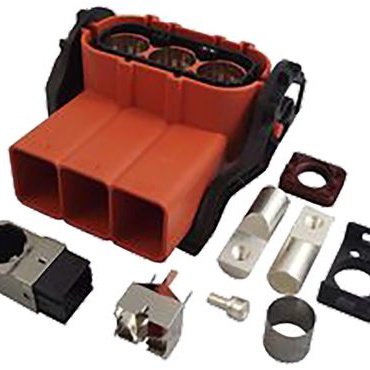

UPCP013ALS2

厂牌: AMPHENOL
产品描述: Amphenol Industrial 电动车连接器, UPC系列, RADSOK, 250A, 3路, 工作电压1000V, 50 mm²
供应商型号: 2580199
供应商: element14
标准整包数: 1
AMPHENOL 电源接入连接器 - 输入/输出/模块 UPCP013ALS2

UPCP013ALS2概述

    # Amphenol UPC Connectors for HEV:高效能电力连接解决方案

    产品简介


    Amphenol的UPC(Universal Power Connector)是专为混合动力电动汽车市场设计的塑料电源连接器系列。该系列包括2极和3极连接器,采用专利RADSOK®技术,显著提高了电流承载能力、降低了温度上升和电压降,同时减少了电阻。UPC以其紧凑的设计、轻量级结构、高可靠性和耐用性,成为了电动车辆(EV)和混合动力车辆市场的首选连接解决方案。

    技术参数


    以下是UPC连接器的主要技术规格:
    - 电流承载能力:最高可达400A
    - 测试电压(海平面):3000 VAC RMS
    - 防水等级:IP67(插合时)
    - 防触电等级:UL 2251
    - 工作温度范围:-40°C 至 125°C
    - 电磁干扰屏蔽:60 dB/100M
    - 使用寿命:最低500次插拔循环
    - 耐燃等级:UL 94V-0
    - 接触孔径:9.1mm / 12mm
    - 推荐扭矩:M5:6 ~ 8N.m
    - 额定工作电压:1000V

    产品特点和优势


    特点:
    - 塑料壳体,重量轻
    - 紧凑设计,适合电动车空间要求
    - 广泛的电流范围(200-400A)
    - 低插拔/拆卸力
    - 耐用:最少500次插拔循环
    - 防触电设计(UL 2251)
    - 高温稳定性
    - 高电磁干扰屏蔽能力
    - 火焰阻燃性:UL 94V-0
    优势:
    - 更高的电流通过能力:RADSOK®技术使得电流通过同一尺寸的接点可增加高达50%
    - 高可靠性:即使在频繁使用下,也能保持低电阻和高接触可靠性
    - 易于安装和维修:现场可安装和可修复,便于维护
    - 小型化设计:小体积,轻重量,减少空间占用
    - 高标准安全防护:防触电设计符合UL 2251标准,提供更高安全性

    应用案例和使用建议


    应用场景
    UPC连接器在HEV市场上广泛应用于车载充电系统、电池管理系统和动力系统中,特别是在需要高功率密度和高性能的场合。UPC的高电流承载能力和抗干扰能力,使其在电动汽车高压供电系统中表现出色。
    使用建议
    - 在高电流环境下使用时,需确保连接器正确固定,避免意外松动导致过热或短路。
    - 定期检查和维护连接器的连接状态,确保长期稳定运行。
    - 考虑到高电流传输可能导致的热量积聚,建议使用散热措施以保持良好的导电性。

    兼容性和支持


    UPC连接器兼容各种工业标准电缆,且提供了多种型号的插头和插座选择,适用于不同的电流需求。此外,Amphenol公司提供全面的技术支持和售后服务,包括产品咨询、技术指导和故障排查服务。如果您有任何疑问或需要帮助,请联系您所在地区的Amphenol销售办事处。

    常见问题与解决方案


    1. 问题:插拔过程中出现接触不良
    - 解决方案:确保接头清洁无污物,按照推荐扭矩紧固螺丝,必要时更换新的连接器。
    2. 问题:长时间使用后接触电阻增大
    - 解决方案:定期检查连接器状态,如有必要进行清洁处理,保证接触面干净,降低电阻。
    3. 问题:插拔力过大
    - 解决方案:确认是否安装了合适的接触件,有时接触件型号不匹配会导致插拔力增大。

    总结和推荐


    UPC连接器凭借其卓越的性能、高可靠性和紧凑设计,在电动汽车和混合动力汽车市场中具有明显的优势。无论是对于研发工程师还是终端用户,这款产品都提供了一个值得信赖的选择。基于上述分析,我们强烈推荐使用Amphenol的UPC连接器作为电动汽车和混合动力车辆系统的电力连接解决方案。

UPCP013ALS2参数

参数
长*宽*高 108.9914mm(长度)*109mm(宽度)
安装方式 导线安装
零件状态 在售

UPCP013ALS2厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

UPCP013ALS2数据手册

厂牌 PDF简要描述 下载
AMPHENOL 电源接入连接器 - 输入/输出/模块 AMPHENOL UPCP013ALS2 UPCP013ALS2数据手册

UPCP013ALS2封装设计

查看详情并下载
Symbol
Footprint
3D Model
