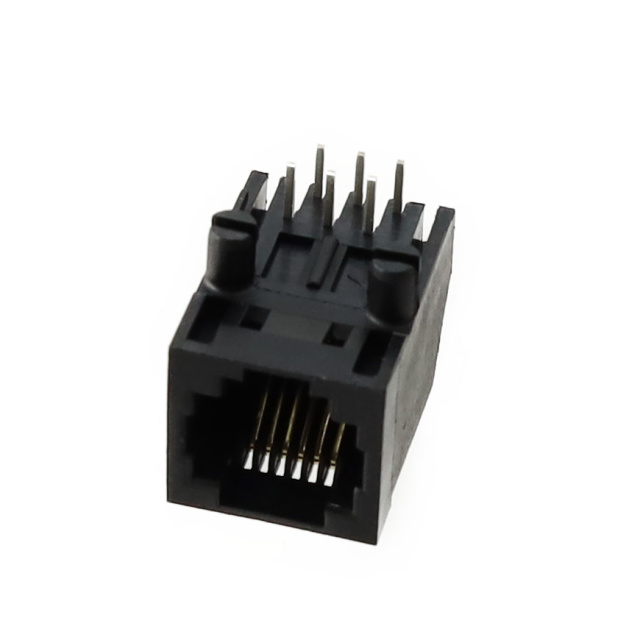

RJE031660110

产品分类: 模块化连接器 - 插孔
厂牌: AMPHENOL
产品描述: Jack 90度,向下 6p6c (RJ11, RJ12, RJ14, RJ25) 1 通孔安装 15.7mm(长度)*18.35mm(高度)
供应商型号: RJE031660110-ND
供应商: Digi-Key
标准整包数: 1
AMPHENOL 模块化连接器 - 插孔 RJE031660110

RJE031660110概述

    Amphenol RJE03 Modular Jack: A Comprehensive Guide

    1. 产品简介


    Amphenol RJE03 系列是一款模块化插座,适用于多种电子设备和系统。这些模块化插座主要用于工业仪器仪表、消费电子产品、医疗设备、数据中心和网络通信等领域。它们的设计旨在满足各种标准协议的需求,如以太网协议,并提供增强的电磁干扰(EMI)性能和LED指示灯。

    2. 技术参数


    以下是Amphenol RJE03模块化插座的技术规格和性能参数:
    - 机械特性:
    - 插拔次数:750次
    - 连接器插入力:最大5.0磅
    - 连接器拉出力:最小20.0磅
    - 推荐焊接温度:峰值260°C,持续时间不超过5秒
    - 操作温度范围:-40°C至+85°C
    - 绝缘电阻:500 MΩ(500V DC,2分钟内)
    - 电压等级:125V AC(60Hz,1分钟)
    - 电接触电阻:最大20 mΩ
    - 电流容量:每触点1.5安培
    - 防护等级:IP20(IEC 60529)
    - 电气特性:
    - 支持PoE、PoE+和PoE++标准(符合IEEE PoE标准)
    - 工作频率:适用于以太网协议(无具体提及,但通常支持10/100/1000 Mbps)
    - 通过UL认证(UL File #: E136228)

    - 材料要求:
    - 所有组件均符合RoHS标准
    - 绝缘体材料:工程热塑塑料,符合UL 94V-0等级
    - 触点材料:磷青铜硬态,表面镀金(6µ"、15µ"、30µ"、50µ"),在接触区域至少50µ"镍层
    - 焊接尾端:至少100µ"的哑光锡镀层

    3. 产品特点和优势


    - 屏蔽选项:为用户提供可选的屏蔽层,提高了电磁干扰保护性能,适合对EMI敏感的应用环境。
    - LED指示灯:提供链接活动和网络速度验证的功能,有助于快速故障排查。
    - 高可靠性:750次插拔周期,耐用性强,适合频繁使用的场合。
    - 温度适应性:-40°C至+85°C的宽温度范围确保了其在极端条件下的可靠性。

    4. 应用案例和使用建议


    - 工业和仪器仪表:如不间断电源(UPS)、自动取款机(ATM)、售卖机、销售终端机(POS)和工业物联网平台,要求高可靠性的连接。
    - 消费电子产品:包括安全系统、顶盒、游戏机、个人电脑、笔记本电脑、复印机和打印机。模块化设计使得安装和维护更加便捷。
    - 医疗设备:如分析仪器和质谱仪等精密设备,对连接器的精度和稳定性有较高要求。
    - 网络通信:应用于5G无线、电话、调制解调器和传真机,这些设备通常需要高速、稳定的网络连接。
    使用建议:
    - 在安装过程中确保屏蔽层完全接触,提高抗干扰能力。
    - 使用推荐的焊接温度和工艺,确保长期的电气性能。
    - 定期检查LED指示灯的状态,以便及时发现并解决网络问题。

    5. 兼容性和支持


    Amphenol RJE03系列的模块化插座具有较高的兼容性,可以方便地集成到现有设备中。厂商提供了良好的技术支持和服务,用户可以通过官方网站或授权代理商获取更多资料和帮助。

    6. 常见问题与解决方案


    - 问题1: LED指示灯不亮
    - 解决方案: 检查连接线缆是否正确安装,确认供电是否正常,或尝试更换新的模块化插座。
    - 问题2: 插拔时出现异常噪音
    - 解决方案: 清理触点,确保没有灰尘或污垢影响接触性能,必要时重新焊接。
    - 问题3: 连接松动
    - 解决方案: 确保安装紧固,检查是否有足够的拉出力,若有必要,请联系供应商进行进一步检查。

    7. 总结和推荐


    总体来说,Amphenol RJE03系列模块化插座凭借其卓越的性能、广泛的兼容性和高可靠性,在多个行业中表现出色。它不仅能够满足当前市场的高要求,还具有良好的扩展性和未来发展的潜力。因此,我们强烈推荐这款产品给需要高稳定性和可靠连接解决方案的应用场景。

RJE031660110参数

参数
朝向 90度,向下
端口数 1
针脚数 6p6c (RJ11, RJ12, RJ14, RJ25)
类型 Jack
防护等级 -
长*宽*高 15.7mm(长度)*18.35mm(高度)
安装方式 通孔安装
零件状态 在售
包装方式 托盘

RJE031660110厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJE031660110数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 插孔 AMPHENOL RJE031660110 RJE031660110数据手册

RJE031660110封装设计

查看详情并下载
Symbol
Footprint
3D Model
