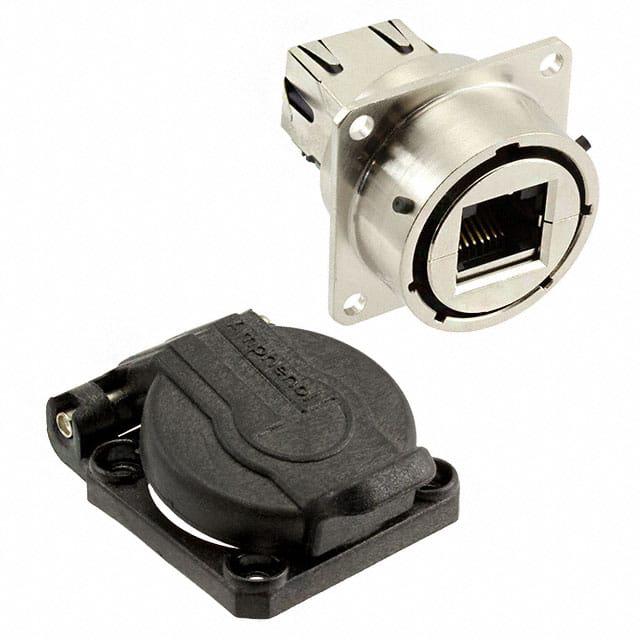

RJF62A1NSCC

厂牌: AMPHENOL
产品描述: Conn RJ-45 F 8 POS ST Flange Mount 8 Terminal 1 Port Cat 6
供应商型号: N-RJF62A1NSCC
供应商: 云汉优选
标准整包数: 1
AMPHENOL 模块化连接器 - 适配器 RJF62A1NSCC

RJF62A1NSCC概述

    Amphenol RJF 技术手册

    1. 产品简介


    Amphenol RJF 系列产品是一款适用于极端环境下的以太网连接器,主要应用于工业自动化、机器人技术、数控机床、特种机械等领域。其基本功能是通过提供一个坚固可靠的接口来实现 10 BaseT、100 BaseTX 和 1000 BaseT 网络的稳定数据传输。RJF 连接器具备优异的防尘防水能力,能够在恶劣环境中可靠工作。

    2. 技术参数


    - 电气特性:支持 10 BaseT, 100 BaseTX 和 1000 BaseT 网络标准,符合 Cat 5e(TIA/EIA 568B)和 Class D(ISO/IEC 11801)标准。
    - 物理特性:防尘防水等级 IP68,耐盐雾 48 小时(镍涂层),>96 小时(黑色涂层),>500 小时(橄榄色镉涂层)。具备防火阻燃及低烟特性(UL94 V0 和 NF F 16 101 & 16 102)。
    - 机械特性:抗振动(10 – 500 Hz,10 g,三轴),抗冲击(IK06),湿度耐受(21 天,43°C,98% 湿度),温度范围 -40°C 至 +85°C。

    3. 产品特点和优势


    RJF 系列连接器具有以下独特功能和优势:
    - RJStop® 系统:可使用标准 RJ45 插头,通过金属插头保护免受冲击、灰尘和液体损害。
    - 密封性强:完全密封,防水等级达到 IP68,确保在严苛环境下仍能正常工作。
    - 高可靠性:通过了严格的振动和冲击测试,能够承受高达 100 N 的轴向拉力。
    - 简便安装:无需现场布线工具,直接插入即可使用。

    4. 应用案例和使用建议


    RJF 系列连接器广泛应用于工业自动化控制、机器人、CNC 机床、特种机械等场合。对于需要在极端环境中保持稳定通讯的应用,如石油天然气行业、远程维护和数据采集与传输系统,RJF 是理想选择。
    使用建议:
    - 在组装时请确保所有组件正确插入并锁定。
    - 安装时注意电缆直径应在 5.5 mm 到 13 mm 范围内。
    - 建议使用机械编码/极化功能以防止错误连接。

    5. 兼容性和支持


    RJF 系列连接器可以与符合 Cat 5e 和 Class D 标准的电缆配合使用,适用于多种电缆直径。厂商提供详尽的技术支持和维护服务,确保用户能够充分利用产品功能。

    6. 常见问题与解决方案


    - 问题:如何确认连接器是否已正确安装?
    - 解决方案:通过听觉锁止声音确认连接器已正确插入并锁定。
    - 问题:如何更换损坏的插头?
    - 解决方案:参照手册步骤拆卸并更换新的插头,确保所有组件安装到位。

    7. 总结和推荐


    综上所述,Amphenol RJF 系列连接器具备出色的防尘防水能力和高可靠性,在极端环境下依然能提供稳定的数据传输性能。无论是工业自动化、机器人还是其他需要高度稳定连接的领域,RJF 都是一个值得信赖的选择。因此,强烈推荐此产品用于相关应用场合。

RJF62A1NSCC参数

参数
长*宽*高 33.3mm(长度)*33.3mm(高度)
安装方式 法兰安装,面板安装
零件状态 在售
包装方式 散装

RJF62A1NSCC厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RJF62A1NSCC数据手册

厂牌 PDF简要描述 下载
AMPHENOL 模块化连接器 - 适配器 AMPHENOL RJF62A1NSCC RJF62A1NSCC数据手册

RJF62A1NSCC封装设计

查看详情并下载
Symbol
Footprint
3D Model
