78233-472HLF

厂牌: AMPHENOL
产品描述: 72pin 2.54mm 2 2.54mm Header,Push-Pull 3A 2.54μm 锡 黑色 通孔安装
供应商型号: Q-78233-472HLF
供应商: 期货订购
标准整包数: 200

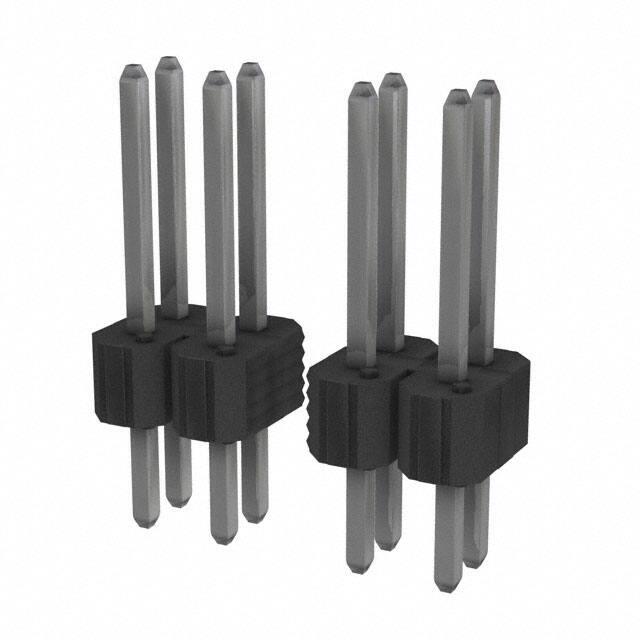

AMPHENOL 矩形连接器 - 针座 - 公插针 78233-472HLF

78233-472HLF概述


    产品简介


    伯格斯特克(Bergstik®)/伯格斯特里普(Bergstrip™)Header
    伯格斯特克(Bergstik®)和伯格斯特里普(Bergstrip™)Header是专为低功率应用设计的印刷电路板(PCB)连接器,适用于需要直角或直插式断开连接的应用场景。这些连接器提供针脚半部分的互连结构,需配合任何0.025英寸的方形针脚匹配插座以完成连接。本产品符合欧盟关于有害物质限制指令(RoHS),即欧盟《限制电子电气设备中有害物质》指令(2002/95/EC)。它们适用于多种材料,如尼龙、PCT、PPS和LCP。

    技术参数


    - 电流容量:5A
    - 电压:110V
    - 工作温度范围:尼龙-65°C至105°C;PCT, PPS & LCP-65°C至130°C
    - 绝缘电阻:≥5000兆欧姆(未焊接和未接线)
    - 介电强度:1500 VRMS(接触间距0.100英寸到0.150英寸)
    - 接触保持力:插入模制接触2.0磅,后插入接触5.0磅
    - 耐热冲击:在尼龙情况下-65°C至105°C,在PCT, PPS & LCP情况下-65°C至130°C
    - 高温寿命:尼龙105°C,PCT, PPS & LCP 130°C下持续250小时,无电流通过时绝缘电阻≥5000兆欧姆
    - 焊锡性:符合BUS-19-002标准
    - 表面处理:磷青铜合金,磷青铜UNS C51000

    产品特点和优势


    伯格斯特克和伯格斯特里普Header的优势在于其广泛适用性及高度的可靠性。由于采用了高热稳定性的材料,这些连接器能在极端温度条件下正常工作,适用于各种工业和消费电子产品中。此外,它们的插拔次数可达数千次,提供了长久的使用寿命。这些特性使得伯格斯特克和伯格斯特里普Header在许多行业中具有重要的市场地位。

    应用案例和使用建议


    伯格斯特克和伯格斯特里普Header广泛应用于计算机、通信设备、医疗仪器及各种电子控制装置中。它们被用于实现高密度布线和复杂电路连接,从而提高设备的整体性能。使用时,建议根据具体的应用环境选择合适的材料和配置,以确保最佳的工作性能。例如,对于高温环境下工作的设备,可以选择PCT, PPS & LCP材质的产品,以确保其长期稳定运行。

    兼容性和支持


    伯格斯特克和伯格斯特里普Header可以与多种其他电子元器件和设备兼容,包括但不限于各种类型的方形针脚插座。制造商FCI提供了详细的技术文档和支持服务,确保用户能够正确安装和维护这些产品。如果您有任何疑问或需要进一步的支持,可以联系FCI的技术支持团队。

    常见问题与解决方案


    1. 问题:如何测试产品的绝缘电阻?
    解决方法:按照MIL-STD-1344方法3003进行测试,使用500伏直流电施加1分钟。

    2. 问题:如何确保插头与插座的极性匹配?
    解决方法:根据产品设计中的极性或键控标识来确认正确的方向。

    3. 问题:接触保持力不达标怎么办?
    解决方法:检查插头和插座是否清洁无损,必要时更换接触件。

    总结和推荐


    综上所述,伯格斯特克和伯格斯特里普Header以其高可靠性和广泛的适用性在电子元器件市场中占据了一席之地。对于那些需要在极端条件下工作的设备,这些Header无疑是理想的选择。如果你正在寻找一款能够在严苛环境中依然保持稳定性能的连接器,伯格斯特克和伯格斯特里普Header将是一个非常不错的选择。

78233-472HLF参数

参数
针脚数 72pin
间距-配接 2.54mm
排数 2
排距 2.54mm
触头镀层 - 配接
类型 Header,Push-Pull
颜色 黑色
触头镀层厚度 - 配接 2.54μm
额定电流 3A
防护等级 -
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 袋装

78233-472HLF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

78233-472HLF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 78233-472HLF 78233-472HLF数据手册

78233-472HLF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
600+ $ 1.8426 ¥ 15.294
库存: 2000
起订量: 600 增量: 200
交货地:
最小起订量为:600
合计: ¥ 9176.4
