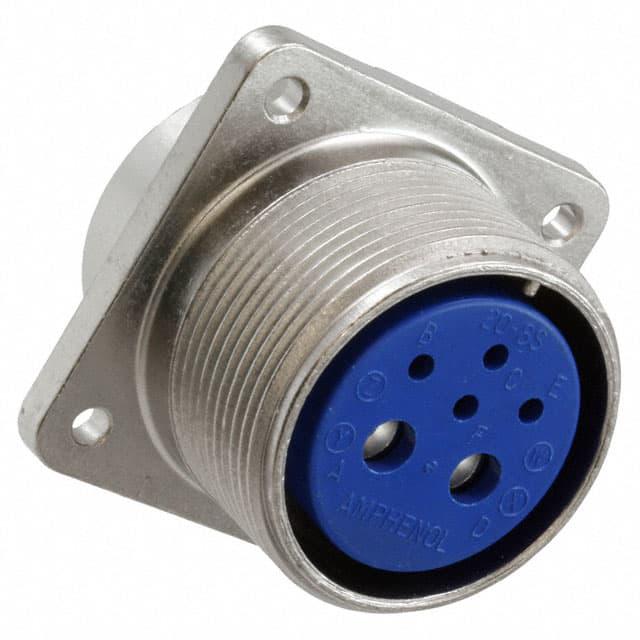

97-3102A-20-8S(689)

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Female Sockets,Receptacle,Threaded 焊盘 6pin Aluminum Alloy 银 银色 法兰安装,面板安装 34.92mm(长度)*38.1mm(高度)
供应商型号: 97-3102A-20-8S(689)
供应商: Master
标准整包数: 1
AMPHENOL 圆形连接器 97-3102A-20-8S(689)

97-3102A-20-8S(689)概述

    Amphenol 97 Series Standard Cylindrical Connector

    1. 产品简介


    Amphenol 97系列标准圆柱形连接器是一种广泛应用于各种领域的通用连接器。这些连接器主要用于工厂自动化、机器人技术、机床、仪器仪表、焊接设备及医疗设备等行业。它们由高品质铝合金制成,具有低重量、高强度的特点,并且具备一定的环境适应能力。这些连接器经过了严格的认证,如UL和CSA认证,确保了其在严苛环境下的可靠性和安全性。

    2. 技术参数


    以下是Amphenol 97系列标准圆柱形连接器的主要技术参数:
    - 接触容量:可选择不同的接触排列方式,涵盖从1到52个电路。
    - 工作温度范围:-55°C至+125°C。
    - 绝缘材料:硬质电介质插入件,保证高可靠性。
    - 接口类型:包括非环境型和环境型(通过特定后缀识别)。
    - 壳体材料:高强度铝合金,表面处理为橄榄镉色或环保锌合金。
    - 连接方式:提供焊锡和压接两种连接方式。
    - 插头和插座:多种壳体样式和插入布局可选,适用于不同应用场景。
    - 电缆附件:包括电缆夹、密封帽和保护套等,用于提升连接器的整体防护性能。

    3. 产品特点和优势


    Amphenol 97系列连接器的主要特点和优势如下:
    - 环境适应性强:通过添加特定后缀(如417),连接器可达到环境级防护要求。
    - 多样化的设计选项:提供多种壳体风格、接触排列方式和安装方式,满足不同需求。
    - 成本效益高:作为非环境级连接器,其生产成本较低,适用于对成本敏感的应用场合。
    - 安全认证:获得UL和CSA认证,确保产品质量和安全性。
    - 灵活的安装选择:支持墙装、面板安装等多种安装方式,便于灵活部署。

    4. 应用案例和使用建议


    根据技术手册,Amphenol 97系列连接器在工业自动化、机器人技术及医疗器械等领域广泛应用。例如,在机器人控制系统中,这些连接器可以实现高速、稳定的信号传输,确保系统的高效运行。
    使用建议:
    - 在进行电路设计时,需要仔细考虑所选用的接触排列方式,以确保能够满足电流和电压的要求。
    - 当面对多个不同功能的连接器时,应避免交叉配对,以免造成系统故障。通过选择不同角度的接触排列,可以有效避免这种问题。
    - 在特殊环境中使用时,推荐选择具备更高环境等级的产品,如添加417后缀的型号,以提升整体的防护性能。

    5. 兼容性和支持


    Amphenol 97系列连接器与其他电子元件具有良好的兼容性,适用于多种应用场景。此外,Amphenol公司提供了详尽的技术支持和售后服务,确保客户在使用过程中能够得到及时有效的帮助。具体技术支持和服务详情,可以咨询当地销售办公室或访问官方网站获取更多信息。

    6. 常见问题与解决方案


    - 问题一:如何确定正确的插入排列?
    - 解决办法:根据连接器的实际需求选择合适的插入排列,确保其符合电流和电压的要求。可以通过参考手册中的表格来确定。

    - 问题二:如何避免交叉配对?
    - 解决办法:在设计过程中,合理规划各个连接器的位置,通过不同的插入角度来避免交叉配对。

    7. 总结和推荐


    综上所述,Amphenol 97系列标准圆柱形连接器凭借其优良的设计和广泛的适用范围,在众多行业都有着出色的表现。无论是从性能、可靠性还是成本效益方面来看,这款连接器都是值得信赖的选择。因此,强烈推荐使用这款产品,特别是在需要低成本、高性能连接器的场景下。

97-3102A-20-8S(689)参数

参数
额定电流 -
外壳材料 Aluminum Alloy
针脚数 6pin
触头镀层 - 配接
类型 Female Sockets,Receptacle,Threaded
颜色 银色
端接 焊盘
长*宽*高 34.92mm(长度)*38.1mm(高度)
安装方式 法兰安装,面板安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 散装

97-3102A-20-8S(689)厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

97-3102A-20-8S(689)数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL 97-3102A-20-8S(689) 97-3102A-20-8S(689)数据手册

97-3102A-20-8S(689)封装设计

查看详情并下载
Symbol
Footprint
3D Model
