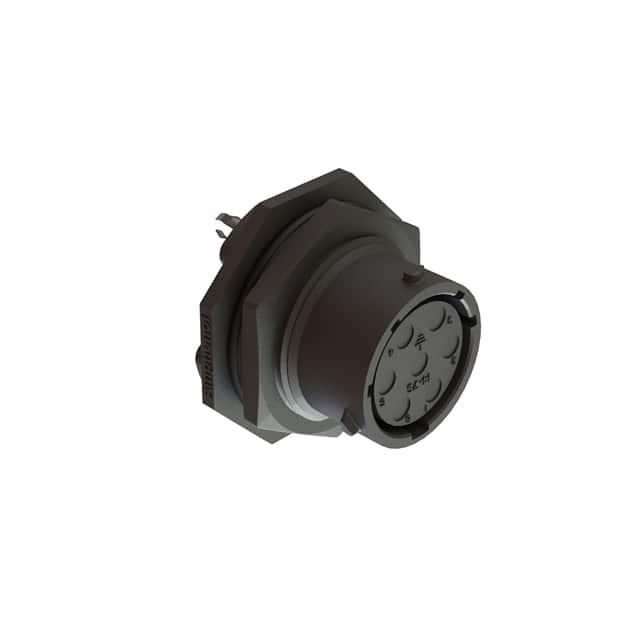

RTS714ND7S0332

产品分类: 圆形连接器
厂牌: AMPHENOL
产品描述: Bayonet Lock,Female Sockets,Receptacle 焊盘 7pin Thermoplastic 13A 金 黑色 通孔安装,隔板安装,面板安装
供应商型号: 3463045
供应商: 海外现货
标准整包数: 1
AMPHENOL 圆形连接器 RTS714ND7S0332

RTS714ND7S0332概述

    产品技术手册:ECOMATE® AQUARIUS™ 接插件

    产品简介


    ECOMATE® AQUARIUS™ 是一款专为高可靠性和严苛环境设计的接插件,主要应用于工业自动化、交通运输、医疗设备等领域。这款接插件通过提供稳定可靠的连接,确保设备在各种极端条件下的正常运行。

    技术参数


    - 材料:
    - 壳体:热塑性材料,UL94 V-0等级
    - 插件:热塑性材料,UL94 V-0等级
    - 密封圈:硅橡胶
    - 防水密封垫:硅橡胶
    - 锁紧螺母:铝合金,黑色阳极氧化处理
    - 触点:铜合金,镀金
    - 锁紧柱:铜合金,镀锡
    - 额定电流:13A(最大)
    - 额定电压:500V(交流/直流)
    - 操作温度范围:-40°C 至 125°C
    - 介电强度测试:小于2毫安泄漏电流@2000伏交流
    - 绝缘电阻:≥5000兆欧
    - 防护等级:插合状态下,达到IP67和IP69K等级
    - 插拔次数:至少500次
    - 环保标准:符合RoHS标准

    产品特点和优势


    ECOMATE® AQUARIUS™接插件具有以下几个显著的特点和优势:
    1. 卓越的耐温性能:能够在极端低温至高温环境中稳定工作,确保设备的长期可靠性。
    2. 高防护等级:IP67和IP69K等级使其能够适应各种恶劣环境,如雨水、灰尘和其他颗粒物侵入。
    3. 坚固耐用:通过500次插拔测试,适用于频繁插拔的场合。
    4. 安全可靠的电气性能:额定电流和电压满足大多数工业需求,确保电气连接的安全性。
    5. 环保材料:采用符合RoHS标准的材料,对环境友好。

    应用案例和使用建议


    应用案例:
    ECOMATE® AQUARIUS™ 接插件广泛应用于汽车制造、船舶工业和自动化设备。例如,在汽车行业,它可以用于电池管理系统,确保电动汽车的高压连接稳定可靠;在船舶工业中,它可用于各种控制系统的连接,确保船只在恶劣海况下的可靠通信。
    使用建议:
    - 在安装时,应严格按照推荐的安装孔径和PCB布局进行。
    - 使用合适的工具进行插拔,避免过度用力导致损坏。
    - 定期检查接插件的防水密封垫和触点,确保连接的可靠性和密封性。

    兼容性和支持


    - 兼容性:此接插件支持16#接触器,适用于多种标准尺寸的应用。
    - 支持服务:提供详细的安装指导和技术支持,确保用户能够正确安装和维护产品。制造商提供保修服务,并能及时响应客户的维修请求。

    常见问题与解决方案


    | 问题描述 | 解决方法 |

    | 接插件无法完全插入 | 确认安装孔径是否正确,使用适当的工具轻轻施力插入 |
    | 连接不稳定 | 检查触点是否脏污或损坏,必要时清洁或更换 |
    | 插拔次数超出标准 | 联系制造商获取新的接插件并替换 |

    总结和推荐


    综上所述,ECOMATE® AQUARIUS™接插件是一款高度可靠且性能稳定的连接解决方案,特别适合在严苛环境中使用。它的优越性能、坚固耐用的设计以及广泛的适用性使它成为众多工业领域的理想选择。我们强烈推荐使用此产品,特别是在需要高可靠性连接的场合。制造商提供的优质支持和服务进一步保证了产品的长期稳定运行。

RTS714ND7S0332参数

参数
类型 Bayonet Lock,Female Sockets,Receptacle
颜色 黑色
端接 焊盘
额定电流 13A
外壳材料 Thermoplastic
针脚数 7pin
触头镀层 - 配接
安装方式 通孔安装,隔板安装,面板安装
零件状态 在售
包装方式 袋装

RTS714ND7S0332厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

RTS714ND7S0332数据手册

厂牌 PDF简要描述 下载
AMPHENOL 圆形连接器 AMPHENOL RTS714ND7S0332 RTS714ND7S0332数据手册

RTS714ND7S0332封装设计

查看详情并下载
Symbol
Footprint
3D Model
