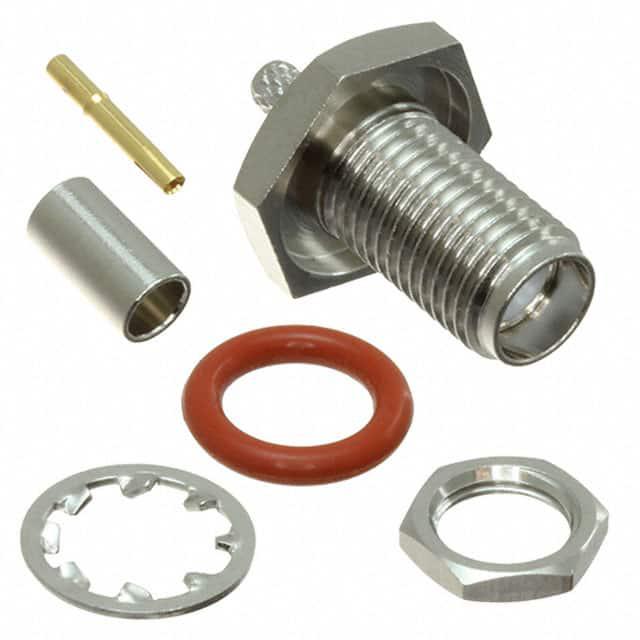

901-10013-RFX

产品分类: 同轴连接器(RF)
厂牌: AMPHENOL
产品描述: Female Socket,Jack,Threaded 1 12.4GHz 50Ω 银色 螺纹 焊接 贴片安装,隔板安装,面板安装 17.7mm(长度)
供应商型号: 901-10013-RFX
供应商: Master
标准整包数: 5
AMPHENOL 同轴连接器(RF) 901-10013-RFX

901-10013-RFX概述


    产品简介


    Amphenol Corporation 是一家知名的电子连接器制造商,以其高质量的产品和服务享誉全球。本次要介绍的是 Amphenol 的 SMA 连接器系列,包括 SMA 插头、角度插头、直角插头及母座等不同类型的产品。这些连接器主要应用于高频通讯系统,如移动通信基站、卫星通信系统、雷达系统等,具有高可靠性和良好的阻抗匹配特性。

    技术参数


    - 连接器类型:SMA 插头和母座
    - 工作频率范围:高达40GHz(具体取决于型号)
    - 接触材料:黄铜镀金
    - 电缆类型:适用于多种柔性电缆,如RG/U、142、223、400、LMR 240 和 LMR 200 等
    - 连接方式:螺纹连接
    - 最大电压:50Vrms(具体值根据型号有所不同)
    - 最大电流:1.5A(具体值根据型号有所不同)

    产品特点和优势


    SMA 系列连接器具备以下优势:
    - 高度可靠性:通过严格的机械和电气测试,确保长时间稳定运行。
    - 广泛的适用性:支持多种不同类型的柔性电缆,能够满足各种应用需求。
    - 快速安装:简单直观的安装步骤,便于现场快速部署。
    - 优秀的信号传输质量:优良的阻抗匹配特性,确保信号传输的质量和稳定性。

    应用案例和使用建议


    应用案例:SMA 插头和母座广泛应用于无线通讯系统、测试仪器、航空航天等领域。例如,在无线基站中,SMA 连接器用于将天线与射频组件连接起来,保证信号的高效传输。
    使用建议:
    - 在安装过程中,应严格按照手册提供的步骤操作,确保切割长度准确无误,避免损伤电缆。
    - 对于角度插头,注意安装时电缆的角度,确保接触良好,提高信号传输效率。
    - 定期检查连接器的安装情况,及时更换磨损严重的部件,保持系统的稳定运行。

    兼容性和支持


    Amphenol SMA 系列连接器与其他常见的电子元器件及设备高度兼容,可广泛应用于各类高频通信系统中。Amphenol 提供完善的售后服务和技术支持,包括安装指导、故障排查、维修服务等,以确保客户能够获得最佳的使用体验。

    常见问题与解决方案


    - Q: 如何确保连接器在高温环境下仍能正常工作?
    - A: 在选择连接器时,确保其额定工作温度范围满足应用要求。此外,安装过程中尽量避免不必要的热源接近连接器,减少因温度过高导致的损坏。

    - Q: 安装过程中如何防止信号干扰?
    - A: 选择合适型号的屏蔽电缆,并正确接地,减少外部电磁干扰的影响。另外,安装完成后检查各连接点的接触情况,确保没有虚接或松动的现象。

    - Q: 如何处理连接器松动的问题?
    - A: 重新紧固连接器,检查是否有损坏的零部件需要更换。必要时,使用适当的工具对连接部位进行加固处理。

    总结和推荐


    综上所述,Amphenol 的 SMA 系列连接器凭借其出色的电气性能、便捷的操作性以及广泛的适用范围,成为高频通信领域的理想选择。无论是作为天线馈线的接口还是实验室测试设备的重要组成部分,该系列连接器都能提供卓越的表现。因此,强烈推荐在高频通信系统设计中采用 Amphenol 的 SMA 系列连接器。

901-10013-RFX参数

参数
最大频率 12.4GHz
紧固类型 螺纹
端口数 1
触头端接 焊接
类型 Female Socket,Jack,Threaded
阻抗 50Ω
外壳颜色 银色
长*宽*高 17.7mm(长度)
安装方式 贴片安装,隔板安装,面板安装
零件状态 在售
包装方式 散装,袋装

901-10013-RFX厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

901-10013-RFX数据手册

厂牌 PDF简要描述 下载
AMPHENOL 同轴连接器(RF) AMPHENOL 901-10013-RFX 901-10013-RFX数据手册

901-10013-RFX封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
5+ $ 8.372 ¥ 70.9108
25+ $ 7.7717 ¥ 64.6185
50+ $ 7.6518 ¥ 63.6216
125+ $ 7.3776 ¥ 61.3092
250+ $ 7.269 ¥ 59.5255
375+ $ 7.1951 ¥ 58.9207
500+ $ 7.1951 ¥ 58.9207
库存: 369
起订量: 5 增量: 0
交货地:
最小起订量为:5
合计: ¥ 354.55
