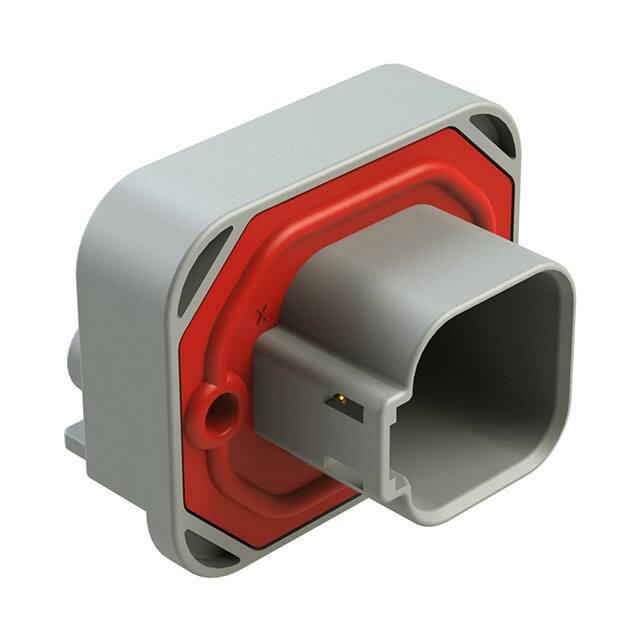

AT13-6P-BM04GRY

产品分类: 矩形连接器 - 外壳
厂牌: AMPHENOL
产品描述: Latch Holder,Receptacle 2 6pin Male Pin 灰色 通孔安装 42.8mm*35.3mm*39.5mm
供应商型号: 654-AT13-6P-BM04GRY
供应商: Mouser
标准整包数: 1
AMPHENOL 矩形连接器 - 外壳 AT13-6P-BM04GRY

AT13-6P-BM04GRY概述

    # AT13-6PX-BMXX 6针直角PCB插座技术手册

    产品简介


    AT13-6PX-BMXX是一款适用于印刷电路板(PCB)安装的直角插座连接器,专为恶劣环境设计。该连接器具有6个插针,配备右角度化设计及防尘防水的法兰结构。其主要应用领域包括工业自动化设备、车载通信系统、医疗设备以及户外控制装置等。此款插座通过RoHS认证,确保环保符合性,并提供多种接触镀层选择以满足不同应用场景需求。

    技术参数


    以下是该连接器的关键技术规格:
    - 电流容量: 最大13安培
    - 操作温度范围: -55°C至+125°C
    - 绝缘耐压: 在1500V AC条件下,泄漏电流小于2毫安
    - 绝缘电阻: ≥1000兆欧姆 @ 25°C
    - 防水等级: IP67(仅限接合状态)
    - 插拔循环寿命: 至少100次
    - 镀层选项: 金或锡,是否灌封可根据需求定制
    尺寸信息
    - 总体尺寸:42.8mm x 32.9mm x 24.2mm
    - 接触间距:9.1毫米
    - 插针孔径:Φ1.58mm
    - 孔位布局:6针排列

    产品特点和优势


    1. 高度可靠: 超过百次的插拔循环寿命,适合频繁使用的场景。
    2. 卓越防护性能: 达到IP67级别的防水防尘能力,保障恶劣环境下正常运行。
    3. 宽广的工作温度范围: 支持极端温度条件下的稳定工作。
    4. 多镀层选择: 用户可选金或锡涂层,适应不同应用场景的导电需求。
    5. 模块化设计: 兼容对应的AT06-6S系列插头模块,易于集成。

    应用案例和使用建议


    应用案例
    AT13-6PX-BMXX广泛应用于工业控制面板、新能源汽车电池管理系统、户外LED显示屏等领域。例如,在工业控制场景中,它常用于保护内部组件免受外界环境影响;而在车载领域,该插座能有效提高系统的可靠性和抗干扰能力。
    使用建议
    - 为了最大化密封效果,请严格按照推荐尺寸切割面板开孔并安装螺丝。
    - 在高温环境中使用时,建议采用全灌封工艺以增强结构稳定性。
    - 确保插头与插座对齐后再插入,避免因强行对接导致损坏。

    兼容性和支持


    该插座兼容AT系列的对应插头型号,例如AT06-6S系列,便于客户根据具体需求选择合适的配件。制造商提供了详尽的技术文档和支持服务,包括样品供应和技术咨询。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 插拔困难 | 检查面板开孔尺寸是否符合要求,必要时重新调整开孔。 |
    | 密封性能不佳 | 确认密封圈位置正确且无破损,必要时更换新的密封圈。 |
    | 插座温升过高 | 减少通过插座的电流强度,或者改善散热设计。 |

    总结和推荐


    总体而言,AT13-6PX-BMXX凭借其高性能、高可靠性以及广泛的适用性,成为工业级电子连接解决方案的理想选择。特别是在需要高防水等级和宽温域工作的场合,此款插座展现了无可比拟的优势。我们强烈推荐此产品给需要高品质连接器的工程团队。
    如果您正在寻找一款能够承受严苛条件的直角PCB插座连接器,那么AT13-6PX-BMXX将是您的不二之选。

AT13-6P-BM04GRY参数

参数
排数 2
触头端接 -
针脚数 6pin
类型 Latch Holder,Receptacle
颜色 灰色
触头类型 Male Pin
紧固类型 -
长*宽*高 42.8mm*35.3mm*39.5mm
安装方式 通孔安装
应用等级 工业级,汽车级
零件状态 在售
包装方式 托盘

AT13-6P-BM04GRY厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

AT13-6P-BM04GRY数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 外壳 AMPHENOL AT13-6P-BM04GRY AT13-6P-BM04GRY数据手册

AT13-6P-BM04GRY封装设计

查看详情并下载
Symbol
Footprint
3D Model
