PSE-290-A-ERA270-I-05

产品分类: 位置传感器
厂牌: AMPHENOL
产品描述: Hall Effect 0°~270°,0°~290° 4.5V 5.5V ±1% Flatted Shaft 导线安装,面板安装
供应商型号: ET-4063443
供应商: 海外现货
标准整包数: 1
AMPHENOL 位置传感器 PSE-290-A-ERA270-I-05

PSE-290-A-ERA270-I-05概述

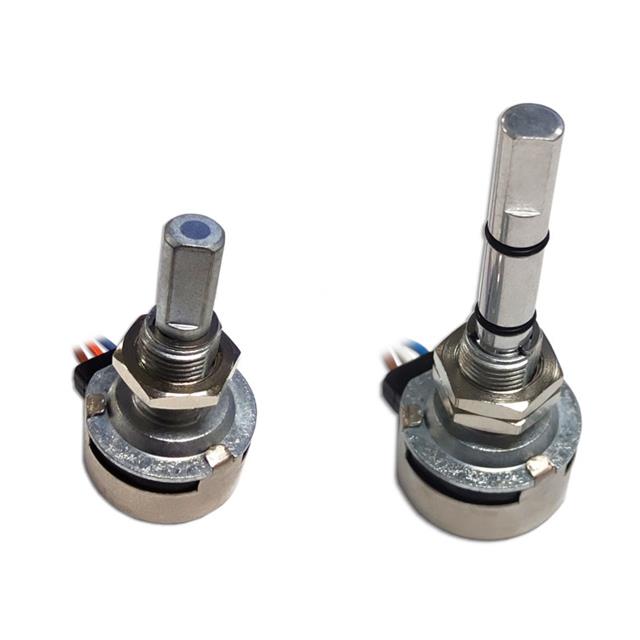

    # Piher Sensing Systems PSE Series Rotary Position Sensors

    产品简介


    Piher Sensing Systems的PSE系列旋转位置传感器基于无接触霍尔效应技术,提供高精度和线性度,封装紧凑。它们具有长寿命和抗湿气、振动及冲击的特点,适用于严苛的工业和运输环境。即使在断电后,这些绝对传感器也不会丢失值。

    技术参数


    机械规格
    - 角度范围:360°连续旋转(PSE-360),290°(PSE-290)
    - 寿命:50,000,000次循环
    - 轴直径:6.25mm
    - 安装方式:面板安装
    - 旋转扭矩:≤1Ncm
    - 电缆颜色:棕-供电,黑-输出,蓝-接地
    电气规格
    - 线性度:±1%绝对精度(±0.5%可定制)
    - 角度范围:360°、270°、180°、120°、90°、50°
    - 输出协议:模拟(比率计)、PWM
    - 分辨率:12位
    - 供电电压:5V ±10%
    - 供电电流:典型值8.5mA
    - 自诊断功能:是
    - 电压保护:±18V
    环境规格
    - 操作温度:-40°C至+80°C
    - 冲击:符合SHOCK MIL-STD-202F方法213B测试条件C
    - 振动:符合MIL-STD-202F方法204D测试条件B
    - 湿度:符合MIL-STD-202F方法103B测试条件A
    - EMI/ESD:符合UNE-EN 61000-4-2:2010标准,±6kV直流;±8kV交流

    产品特点和优势


    PSE系列传感器具有无接触操作的优势,这意味着没有齿轮或机械接口,简化装配和校准过程,并且使用寿命长。其磁体牢固地固定在轴上,成为唯一的移动部件。坚固耐用的设计使其能够承受严苛环境下的湿度、振动和极端温度。此外,它们还具有长寿命,最高可达5000万次循环。

    应用案例和使用建议


    PSE系列传感器广泛应用于多个领域,包括工业自动化、交通运输、海洋、家庭和建筑自动化以及医疗设备。例如,在工业环境中,它们可以用于自动驾驶仓库机器人、阀门监控、喷漆系统和测试测量设备。在交通运输领域,它们可用于方向盘角度检测、踏板位置检测、悬挂高度检测等。在家庭自动化中,它们可用于暖通空调系统。
    使用建议:对于长期在高温或低温环境下工作的场合,应确保传感器的操作温度范围符合要求。对于振动和冲击较大的应用,需要考虑传感器的机械耐久性。建议定期进行传感器的自诊断检查以确保其正常运行。

    兼容性和支持


    PSE系列传感器提供多种定制选项,包括不同的轴尺寸、额外的O形圈、连接器组件和热缩线保护器。如有其他需求,可与制造商联系。制造商还提供了详细的文档和技术支持,以帮助客户更好地理解和使用这些传感器。

    常见问题与解决方案


    - 问题1:传感器线性度不准确
    - 解决方法:检查是否有铁磁材料靠近传感器,可能导致线性度受影响。可以重新校准或调整安装位置。

    - 问题2:传感器输出不稳定
    - 解决方法:检查供电电压是否在规定范围内(5V ±10%)。如果电压波动较大,可能需要外部稳压电路。

    总结和推荐


    PSE系列旋转位置传感器凭借其高精度、长寿命和广泛的适用性,成为工业和运输领域的理想选择。无论是从性能还是可靠性来看,它们都表现出色。因此,强烈推荐在各种自动化和控制系统中使用PSE系列传感器。
    通过上述分析可以看出,PSE系列旋转位置传感器不仅具备卓越的技术参数和性能,而且在各种应用场景中都能展现出色的表现。如果你正在寻找一个能够在恶劣环境中可靠运行并且高度精确的传感器,那么PSE系列无疑是你的最佳选择。

PSE-290-A-ERA270-I-05参数

参数
技术 Hall Effect
线性度 ±1%
线性范围 -
致动器类型 Flatted Shaft
输出 -
电阻容差 -
旋转角 0°~270°,0°~290°
最小工作供电电压 4.5V
输出类型 -
用于测量 -
最大工作供电电压 5.5V
安装方式 导线安装,面板安装
包装方式 散装

PSE-290-A-ERA270-I-05厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PSE-290-A-ERA270-I-05数据手册

厂牌 PDF简要描述 下载
AMPHENOL 位置传感器 AMPHENOL PSE-290-A-ERA270-I-05 PSE-290-A-ERA270-I-05数据手册

PSE-290-A-ERA270-I-05封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ $ 43.5572 ¥ 368.0582
10+ $ 38.0247 ¥ 321.3091
20+ $ 37.1658 ¥ 314.0514
50+ $ 34.9089 ¥ 294.9804
库存: 43
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 368.05
