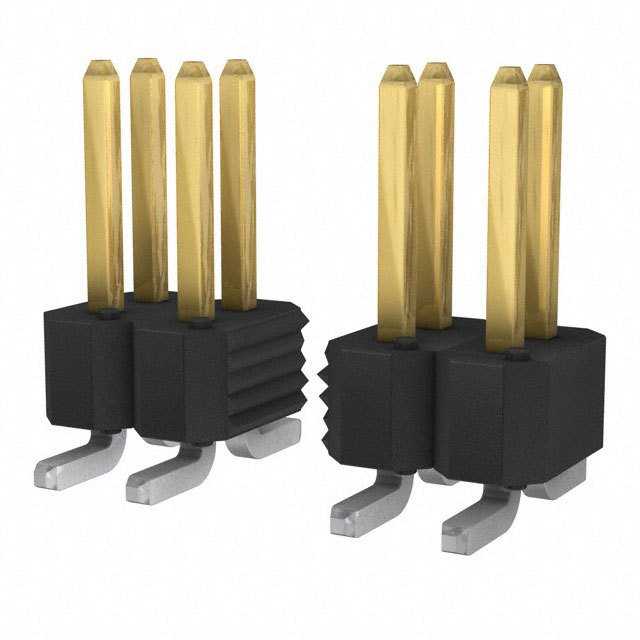

95278-101B36LF

厂牌: AMPHENOL
产品描述: Breakaway,Header,Push-Pull 2.54mm 2 36pin 3A 760nm 金 黑色 贴片安装
供应商型号: Q-95278-101B36LF
供应商: 期货订购
标准整包数: 180
AMPHENOL 矩形连接器 - 针座 - 公插针 95278-101B36LF

95278-101B36LF概述


    产品简介


    Duplex Plated Bergstik® II Headers
    Duplex Plated Bergstik® II Headers 是一种高性能连接器,专为板对板、板对线缆、板对离散线及板对柔性互联的应用而设计。这些连接器采用双镀层工艺制造,提供了优异的耐腐蚀性和可靠性,广泛应用于电信、汽车、工业控制和消费电子产品等领域。

    技术参数


    - 产品型号:Duplex Plated Bergstik® II Headers
    - 绝缘电阻:≥5,000兆欧(测试电压500V DC,时间2分钟)
    - 介电强度:≥1,500伏特(AC或DC 60 Hz,持续时间60秒)
    - 电流承载能力:3安培
    - 工作温度范围:-65°C 至 +130°C
    - 机械特性:轴向载荷2.0磅(最小),适用于垂直和直角配置
    - 热冲击:-55°C至+105°C(尼龙材料);-65°C至+130°C(PCT, PPS&LCP材料)
    - 湿度:在+40°C和95%相对湿度下连续96小时
    - 耐高温寿命:在105°C或130°C下连续315小时
    - 焊锡性:符合MIL-STD-202标准
    - 抗焊接热冲击:无物理损伤证据
    - IR回流焊:峰值温度245±5°C(铅自由峰值温度260±5°C)

    产品特点和优势


    - 双镀层工艺:提高接触可靠性和使用寿命。
    - 多配置选择:支持垂直和直角两种配置,适用于多种应用需求。
    - 宽工作温度范围:适应极端环境条件。
    - 高绝缘电阻和介电强度:确保电气安全。
    - 抗热震和湿度:适合恶劣环境下的应用。
    - 无铅设计:符合欧盟RoHS指令,环保安全。

    应用案例和使用建议


    - 板对板连接:在紧凑空间内实现可靠的电气连接。
    - 板对电缆连接:适合汽车电子和电信行业。
    - 板对离散线连接:广泛应用于工业控制设备。
    使用建议:
    - 在安装过程中,注意确保每个针脚正确插入插座中,避免虚焊或断开。
    - 定期检查连接器,确保没有物理损坏,如变形或磨损。

    兼容性和支持


    - 兼容性:与FCI的Mini PV终端或其他0.025英寸引脚兼容的插座相兼容。
    - 支持服务:厂商提供全面的技术支持和维修服务,确保客户在使用过程中得到及时帮助。

    常见问题与解决方案


    1. 问:如何判断连接器是否损坏?
    - 答:通过目视检查是否有物理损伤,使用万用表测量绝缘电阻和介电强度。

    2. 问:连接器长时间工作后出现接触不良怎么办?
    - 答:清洁连接器接触面,确保无尘和氧化物;必要时重新焊接。

    总结和推荐


    综合评估:
    - 优点:可靠性高,温度范围广,适用性强。
    - 市场竞争力:双镀层工艺和广泛的温度适应性使其在市场上具有明显优势。
    推荐使用:
    - Duplex Plated Bergstik® II Headers凭借其出色的性能和广泛的应用场景,是电信、汽车、工业控制等领域理想的选择。强烈推荐给需要高性能连接器的客户。

95278-101B36LF参数

参数
类型 Breakaway,Header,Push-Pull
触头镀层厚度 - 配接 760nm
触头镀层 - 配接
排数 2
颜色 黑色
针脚数 36pin
额定电流 3A
间距-配接 2.54mm
防护等级 -
安装方式 贴片安装
零件状态 在售
包装方式 管装

95278-101B36LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

95278-101B36LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 针座 - 公插针 AMPHENOL 95278-101B36LF 95278-101B36LF数据手册

95278-101B36LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
180+ $ 1.413 ¥ 11.7279
库存: 1800
起订量: 180 增量: 180
交货地:
最小起订量为:180
合计: ¥ 2111.02
直接购买
