首页  >  产品百科  >  NPA-300B-001G

NPA-300B-001G

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 排气式 计量 6.89KPa 3.135V 3.465V 413.69KPa ±1.5% SOIC-14 贴片安装,顶部安装,黏合安装 11.36mm*7.57mm*3.05mm
供应商型号: 527-NPA-300B-001G
供应商: Mouser
标准整包数: 1

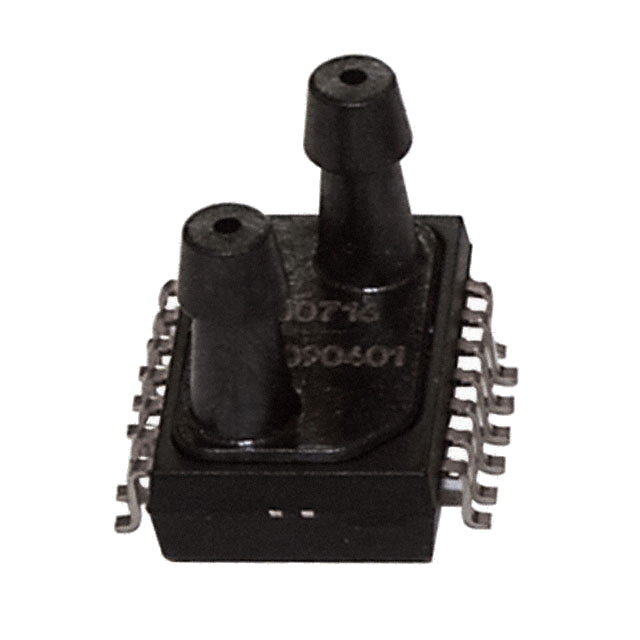

AMPHENOL 压力传感器 NPA-300B-001G

NPA-300B-001G概述

    # Amphenol Advanced Sensors NPA 系列压力传感器技术手册

    产品简介


    Amphenol Advanced Sensors 的 NPA 系列表面贴装压力传感器专为需要校准性能的应用提供经济高效的解决方案。产品提供差分、表压、绝对压力及低压选项,量程范围从 10" H₂O 到 30 psi(约 2.5 kPa 至 207 kPa)。NPA 系列具备放大模拟输出、数字串行输出(14 位)、数字 I²C 输出及未校准毫伏输出等灵活的输出选择,广泛应用于工业自动化、医疗设备、汽车电子及消费电子产品等领域。

    技术参数


    环境参数
    - 工作温度范围:-40°C 至 125°C(-40°F 至 257°F)
    - 补偿温度范围:0°C 至 60°C(+32°F 至 +157°F)
    - 存储温度范围:-40°C 至 125°C(-40°F 至 257°F)
    机械参数
    - 典型重量:约 1 克
    - 最大包装压力:60 psi
    压力范围
    - 10" H₂O 至 30 psi(可选多个细分型号)
    激励电压
    | 型号 | 激励电压范围 |

    | NPA-100 | 1.5 mA |
    | NPA-300 | 3.135 V 至 3.465 V |
    | NPA-500 | 4.75 V 至 5.25 V |
    | NPA-600 | 4.75 V 至 5.25 V |
    | NPA-700 | 4.75 V 至 5.25 V |
    | NPA-730 | 3.135 V 至 3.465 V |
    总误差带
    - < ±1.5% FSO(全量程)
    输出选项
    - 放大模拟输出
    - 数字串行输出(14 位分辨率)
    - 数字 I²C 输出
    - 未校准毫伏输出
    特殊功能
    - 数字模式下集成温度传感器

    产品特点和优势


    NPA 系列传感器以其高精度、宽温范围及灵活输出接口成为众多应用的理想选择。主要特点如下:
    1. 微型化设计:采用 SOIC14 表面贴装封装,适合高密度电路板布置。
    2. 多功能输出选择:提供多种输出形式以满足不同设计需求。
    3. 高可靠性:总误差带< ±1.5%,确保长期稳定运行。
    4. 宽泛适用性:适用于从工业到消费电子的多领域应用。

    应用案例和使用建议


    应用案例
    - 工业自动化中的压力监控系统
    - 医疗设备如呼吸机的压力监测模块
    - 汽车电子中的轮胎压力传感器
    - 家电产品中的水压控制系统
    使用建议
    1. 在高湿度或极端温度环境中使用时需额外防护措施。
    2. 根据具体应用选择合适的激励电压和输出模式。
    3. 确保传感器安装位置符合设计要求,避免机械应力影响。

    兼容性和支持


    NPA 系列传感器可与多种微控制器直接连接,尤其适用于搭载 I²C 接口的产品。Amphenol 提供全面的技术支持,包括详细的应用指南和技术文档下载服务。

    常见问题与解决方案


    | 问题 | 解决方案 |

    | 输出信号异常 | 检查电源电压是否符合要求 |
    | 温度补偿效果不佳 | 确认传感器是否处于补偿温度范围内 |
    | 数字通信失败 | 核对 I²C 地址设置及波特率 |

    总结和推荐


    综上所述,Amphenol Advanced Sensors 的 NPA 系列压力传感器凭借其出色的精度、灵活性和广泛的适用性,在行业内具有显著的竞争优势。无论是在工业还是消费级应用场景中,这款产品都表现出色。因此,强烈推荐将其作为高精度压力检测方案的核心组件。

NPA-300B-001G参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
精度 ±1.5%
输出类型 -
压力类型 排气式 计量
最大工作压力 413.69KPa
工作压力范围 6.89KPa
长*宽*高 11.36mm*7.57mm*3.05mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-300B-001G厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-300B-001G数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-300B-001G NPA-300B-001G数据手册

NPA-300B-001G封装设计
