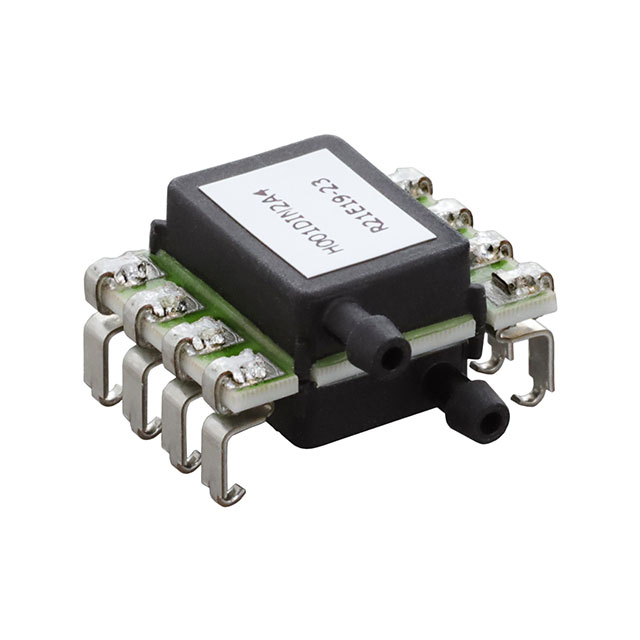

ELVH-001D-HRRJ-I-N2A4

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 I²C 2.7V 5.5V -7Kpa~7Kpa ±0.5% 贴片安装
供应商型号: 3847452
供应商: element14
标准整包数: 1
AMPHENOL 压力传感器 ELVH-001D-HRRJ-I-N2A4

ELVH-001D-HRRJ-I-N2A4概述

    ELV Series - Digital and Analog Pressure Sensor Product Families

    1. 产品简介


    ELV系列是All Sensors公司推出的一种新型数字和模拟压力传感器系列,该系列包括四个新的产品家族,采用了All Sensors的超低压CoBeam2™技术。这种创新的传感元件技术为低和超低压范围提供了业界领先的稳定性,具有定制校准和压力范围的能力。这一系列为设计工程师提供了卓越的灵活性,提供了多种封装组合的选择。
    主要功能和应用领域:
    - 主要功能:ELV系列能够测量极低压至高压范围内的压力,并提供精确的ASIC调节。此外,它还支持数字I2C或SPI接口,或者纯模拟选项。
    - 应用领域:医疗设备、医疗器械、呼吸机、便携/手持设备、环境控制系统、环境仪器、环境监测、暖通空调(HVAC)、工业控制、高度计、化学分析和气象学。

    2. 技术参数


    技术规格:
    - 压力范围:±0.5 inH2O 至 150 psi 和 ±2.5 mbar 至 ±10 bar。
    - 供电电压:2.7 Vdc 至 5.5 Vdc。
    - 最大设备温度:245°C。
    - 工作温度范围:标准 0°C 至 50°C;工业 -20°C 至 85°C;存储 -40°C 至 125°C。
    - 湿度限制(非凝结):0 至 95% RH。
    电气特性:
    - 精密ASIC调节。
    - 可选的数字I2C或SPI接口,或仅模拟选项。
    - 供电电压选项:3V、3.3V 和 5V。
    - 全标度输出(FSO)范围:最高达±40% Vs。
    - 偏移范围:±45% Vs。
    - 精度:±0.25% FSS。
    - 总误差带(TEB):±1.5% FSS。
    - 启动时间:3 ms。
    - 响应时间:0.46 ms 至 1 ms。
    - 供电电流:3.1 mA 至 3.9 mA(3.3V 供电选项),2.1 mA 至 2.8 mA(5V 供电选项)。
    工作环境:
    - 操作温度范围:-25°C 至 85°C。
    - 存储温度范围:-40°C 至 125°C。

    3. 产品特点和优势


    产品特点:
    - 高精度ASIC调节:确保传感器输出的准确性。
    - 灵活的接口选择:数字I2C或SPI接口,或纯模拟选项。
    - 广泛的温度补偿选项:覆盖从0°C到50°C的工业级温度范围。
    - 多种端口选项:可选无端口、直角管、针状大端口和侧端口。
    - 多种引脚选项:包括SMT J-lead、DIP引脚、SIP引脚和SIL引脚。
    - 涂层选项:可选的聚对二甲苯涂层,适用于湿度和恶劣介质环境。
    优势:
    - 高稳定性和可靠性:通过超低压CoBeam2™技术提供最佳级别的稳定性。
    - 广泛应用:适用于医疗、环境、工业等多个领域。
    - 易于集成:数字接口简化了与各种过程控制和测量系统的集成。

    4. 应用案例和使用建议


    应用案例:
    - 呼吸机:用于监测和控制患者的呼气量。
    - 气象站:用于测量大气压,进行气象预测。
    - 工业控制系统:用于监控生产线的压力状况。
    使用建议:
    - 在安装过程中注意正确连接引脚,避免短路。
    - 为了提高精度和稳定性,建议在极端温度条件下使用时进行额外的校准。
    - 定期检查传感器的涂层完整性,特别是在潮湿环境下使用时。

    5. 兼容性和支持


    兼容性:
    - 数字接口:支持I2C和SPI协议,可以轻松集成到多种控制系统中。
    - 端口选项:提供多种端口选项,以适应不同的安装需求。
    支持:
    - 供应商提供详细的文档和指南,帮助用户正确安装和使用。
    - 如需进一步的技术支持或定制化需求,可直接联系制造商。

    6. 常见问题与解决方案


    常见问题及解决方案:
    - Q: 压力传感器读数不稳定
    - A: 检查供电电压是否符合要求,重新校准传感器或更换传感器。
    - Q: 压力传感器响应时间过长
    - A: 检查接线是否正确,确认传感器的供电电压和信号是否正常。
    - Q: 传感器在高温环境中表现异常
    - A: 考虑使用温度补偿选项,进行额外校准。

    7. 总结和推荐


    综合评估:
    - 主要优点:高精度、稳定性好、应用广泛、接口灵活、多种端口选项。
    - 推荐使用:该产品特别适合需要高精度压力测量的应用场合,如医疗、环境和工业控制系统。
    推荐使用:强烈推荐使用ELV系列压力传感器,尤其在高精度和可靠性要求较高的应用场合。

ELVH-001D-HRRJ-I-N2A4参数

参数
最大工作供电电压 5.5V
最小工作供电电压 2.7V
精度 ±0.5%
输出类型 I²C
压力类型 差分
最大工作压力 -7Kpa~7Kpa
工作压力范围 -
安装方式 贴片安装
零件状态 在售
包装方式 托盘

ELVH-001D-HRRJ-I-N2A4厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ELVH-001D-HRRJ-I-N2A4数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL ELVH-001D-HRRJ-I-N2A4 ELVH-001D-HRRJ-I-N2A4数据手册
