PSC360G2-F1A-C0000-ERA360-RE-K

产品分类: 位置传感器
厂牌: AMPHENOL
产品描述: Hall Effect 0°~360° Increase Clockwise 模拟电压 7V 15V ±1% 角度,线性,旋转 Flatted Shaft 导线安装,底座安装
供应商型号: ET-3050489
供应商: 海外现货
标准整包数: 1
AMPHENOL 位置传感器 PSC360G2-F1A-C0000-ERA360-RE-K

PSC360G2-F1A-C0000-ERA360-RE-K概述


    产品简介

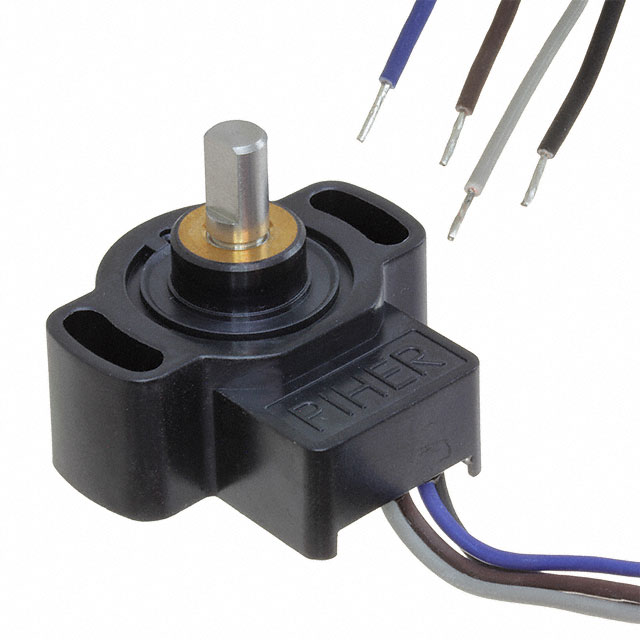

    PSC-360 磁旋角度和位置传感器
    PSC-360 是一款高精度、非接触式的磁旋角度和位置传感器,适用于汽车、工程机械、船舶、医疗及工业等多个领域。相比传统电位计,PSC-360 没有限制性的磨损问题,能提供更稳定的性能和更长的使用寿命。此传感器具有多种输出方式,可定制化开关输出,以适应不同的应用需求。此外,PSC-360 还提供了冗余版本,能够在复杂环境中检测并报告异常状态。

    技术参数


    - 温度范围: -40°C 至 +125°C
    - 旋转寿命: 最高达 50,000,000 次循环
    - 角度范围: 可编程,从 15° 到 360°
    - 线性度: ±1%(绝对,可根据要求提升至 ±0.5%)
    - 输出: 模拟(比例),PWM,可选串行协议(SPI)
    - 供电电压: 高达 25V
    - 典型电流: 单一版本 8.5mA,冗余版本 17mA
    - 封装: 密封设计,可耐受恶劣环境(如振动、冲击、极端温度和湿度)

    产品特点和优势


    PSC-360 的主要优势包括:
    - 高分辨率:最高可达 14 位,适合需要精确测量的应用。
    - 模拟和 PWM 输出:灵活的输出选择,便于系统集成。
    - 绝对位置反馈:在断电后仍能保持位置信息。
    - 完全冗余:通过双芯片版本实现独立电压输出,检测错误输出。
    - 环境适应性:密封结构可耐受各种恶劣环境条件。
    - 自诊断功能:内置自我诊断机制,确保系统可靠性。

    应用案例和使用建议


    PSC-360 在多个领域都有广泛应用,例如:
    - 方向盘角度传感器
    - 刹车和离合器踏板
    - 起重机和叉车控制
    - 发动机油门控制
    对于复杂的工业和工程机械环境,PSC-360 的冗余设计可以显著提高系统的可靠性和安全性。在安装时,建议采用无间隙固定以避免机械松动,保证传感器的准确性。

    兼容性和支持


    PSC-360 适用于广泛的系统集成,可通过定制连接器配置来满足客户特定需求。供应商还提供了详细的技术文档和专业支持服务,帮助用户更好地理解和使用该产品。

    常见问题与解决方案


    - Q: 传感器在极端环境下如何表现?
    A: PSC-360 设计为在极端温度、湿度、振动和冲击条件下工作。具体细节请参阅技术手册。

    - Q: 如何实现冗余输出?
    A: 选择双芯片版本即可实现冗余输出,详细配置请参考产品订购指南。

    总结和推荐


    综上所述,PSC-360 磁旋角度和位置传感器以其出色的性能和高可靠性,在多个行业中表现出色。无论是在汽车制造还是工程机械领域,PSC-360 都是一款值得信赖的选择。建议在需要高精度和高可靠性测量的应用场合中使用此产品。

PSC360G2-F1A-C0000-ERA360-RE-K参数

参数
最小工作供电电压 7V
旋转角 0°~360°
输出 模拟电压
用于测量 角度,线性,旋转
输出类型 Increase Clockwise
线性范围 -
电阻容差 -
最大工作供电电压 15V
致动器类型 Flatted Shaft
线性度 ±1%
技术 Hall Effect
安装方式 导线安装,底座安装
零件状态 在售
包装方式 散装

PSC360G2-F1A-C0000-ERA360-RE-K厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

PSC360G2-F1A-C0000-ERA360-RE-K数据手册

厂牌 PDF简要描述 下载
AMPHENOL 位置传感器 AMPHENOL PSC360G2-F1A-C0000-ERA360-RE-K PSC360G2-F1A-C0000-ERA360-RE-K数据手册

PSC360G2-F1A-C0000-ERA360-RE-K封装设计

查看详情并下载
Symbol
Footprint
3D Model
