NPA-730B-02WD

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors 压力传感器, 最大压力读数5psi, 最小压力读数0.07psi
供应商型号: 2102323
供应商: 海外现货
标准整包数: 1

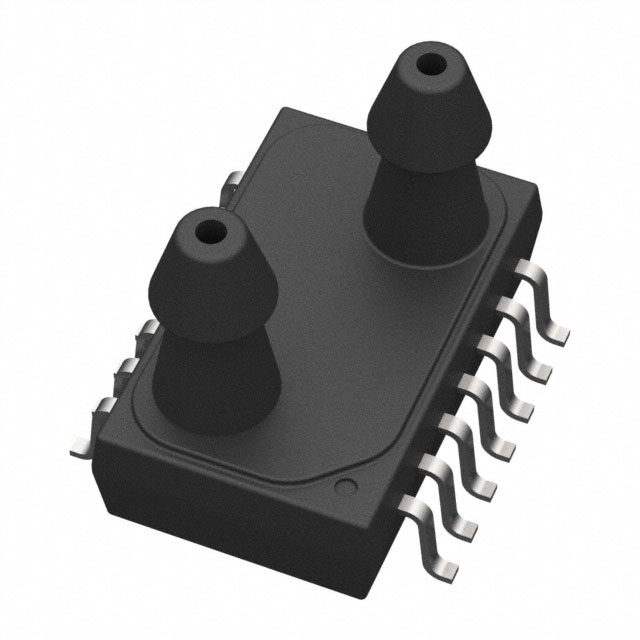

AMPHENOL 压力传感器 NPA-730B-02WD

NPA-730B-02WD概述

    NPA 低压力传感器产品概述

    产品简介


    NPA 系列传感器是一种表面贴装型低压力传感器,适用于需要校准性能的低成本应用。它能够测量差分和表压,范围包括2英寸水柱(约498帕斯卡)和5英寸水柱(约1245帕斯卡)。输出选项包括放大模拟信号、数字串行信号(14位分辨率)和数字 I2C 接口。这些传感器内置温度传感器,并且能够在-40至125摄氏度的工作温度范围内保持稳定运行。

    技术参数


    - 压力范围: 2或5英寸水柱(约498或1245帕斯卡)
    - 最大过压: 140英寸水柱(约400英寸水柱)
    - 输入激励电压: 3.3伏或5.0伏直流电
    - 温度范围:
    - 工作温度: -40至+125摄氏度(-40至+257华氏度)
    - 存储温度: -40至+125摄氏度(-40至+257华氏度)
    - 机械/包装:
    - 重量: 约1克
    - 媒体兼容性: 正向差分和表压口与热固塑料、硅胶、环氧树脂、RTV和硅凝胶兼容;负向差分口仅兼容干气
    - 性能参数:
    - 总误差带 (TEB): ±1.5%满量程 (5英寸水柱) 或 ±2.5%满量程 (2英寸水柱)
    - 响应时间: 2毫秒(典型值)
    - 典型电流消耗: 1.2毫安

    产品特点和优势


    NPA系列传感器具有以下几个显著特点和优势:
    - 表面贴装设计: 便于印刷电路板安装,简化制造过程。
    - 多功能输出选项: 可选模拟输出和数字 I2C 输出,满足不同应用需求。
    - 温度补偿: 内置温度传感器,提高温度稳定性。
    - 高精度: 在宽广的工作温度范围内保持高精度,TEB低至±1.5%。

    应用案例和使用建议


    NPA系列传感器广泛应用于多种场合,如环境监测、医疗设备和工业自动化等领域。在实际应用中,建议用户根据具体需求选择合适的压力范围和输出方式,同时确保传感器与电路的良好匹配,避免信号干扰。
    - 典型应用:
    - 环境监测: 监测室内或室外的气压变化。
    - 医疗设备: 测量患者呼吸系统的微小压力变化。
    - 工业自动化: 检测气流中的微弱压力变化。
    - 使用建议:
    - 在选择压力范围时,要确保实际使用压力不超过传感器的最大过压限制。
    - 由于传感器的高精度要求,需注意防止物理震动和电磁干扰。

    兼容性和支持


    NPA系列传感器与标准SOIC14封装兼容,方便集成到现有系统中。厂商提供长达12个月的质量保证,若产品出现质量问题,将进行维修或更换。同时,建议用户参考应用指南(910-289)以获得更详细的指导。

    常见问题与解决方案


    - 问题: 传感器读数不准确。
    - 解决方案: 确认输入激励电压是否正确,检查是否有外部干扰,并校准传感器。
    - 问题: 电流消耗过高。
    - 解决方案: 确认传感器的电源电压和负载匹配,适当降低输入电压或增加负载电阻。
    - 问题: 响应时间过长。
    - 解决方案: 检查电路连接和环境温度,确保传感器在推荐的工作温度范围内运行。

    总结和推荐


    NPA系列传感器是一款高性能、多功能的压力传感器,适用于多种应用场景。其高精度、广泛的工作温度范围和简便的安装方式使其在市场上具有很强的竞争力。综合考虑,我们强烈推荐这款产品给那些需要高精度压力测量的应用。

NPA-730B-02WD参数

参数
最大工作供电电压 3.465V
最小工作供电电压 3.135V
精度 ±1.5%
输出类型 I²C
压力类型 差分
最大工作压力 34.47KPa
工作压力范围 500Pa
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
应用等级 工业级
零件状态 在售
包装方式 卷带包装

NPA-730B-02WD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-730B-02WD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-730B-02WD NPA-730B-02WD数据手册

NPA-730B-02WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 235.2667
75+ ¥ 225.8556
150+ ¥ 219.0788
库存: 79
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 235.26
