ZTP-115L1

产品分类: 温度传感器
厂牌: AMPHENOL
产品描述: 0°C~100°C (IR) 通孔安装
供应商型号: 3679038
供应商: 海外现货
标准整包数: 1
AMPHENOL 温度传感器 ZTP-115L1

ZTP-115L1概述

    ZTP-115 热电堆红外传感器技术手册解析

    1. 产品简介

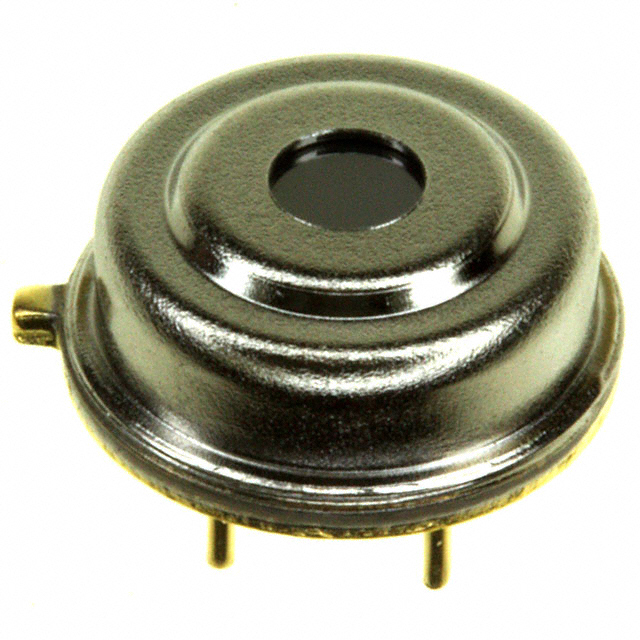

    ZTP-115 是一款基于热电堆技术的非接触式红外温度传感器,专门设计用于表面温度测量。这款传感器的核心组件包括热电偶元件、平面红外滤波片以及一个用于温度补偿的热敏电阻,所有这些部件都被封装在一个小型且密封的壳体内。此外,根据具体应用需求,还可以选择不同类型的滤光片以优化性能。其广泛应用于医疗设备(如耳温枪)、家用电器、暖通空调系统及占用检测等领域。

    2. 技术参数


    | 参数 | 值范围 | 单位 | 条件 |
    ||
    | 芯片尺寸 | 1.8×1.8 | mm²
    | 膜片尺寸 | 1.0×1.0 | mm²
    | 活动区域面积 | 0.5×0.5 | mm²
    | 内部电阻 | 35至65 | kΩ | 25°C |
    | 内部电阻温度系数 | 0.15 | %/°C
    | 响应度 | 42至78 | V/W | 500K, 1Hz |
    | 噪声电压 | 30 | nV RMS | 25°C |
    | NEP | 0.50 | nW/Hz^1/2 | 500K, 1Hz |
    | 探测率 | 1.00E+08 | cmHz^1/2/W | 500K, 1Hz |
    | 时间常数 | 20 | ms
    工作温度范围为-20°C 至 100°C,存储温度则扩展到-40°C 至 120°C。

    3. 产品特点和优势


    ZTP-115 红外传感器具备高灵敏度、快速响应时间和较低的成本,同时符合RoHS标准。它提供非接触式的表面温度测量能力,并且通过集成热敏电阻实现环境温度补偿,从而提高测量精度。小巧的外形使其易于集成到各种便携式或紧凑型设备中。

    4. 应用案例和使用建议


    该传感器非常适合于个人健康监测(例如体温计)和家庭自动化控制等场景。对于需要长时间连续工作的场合,建议定期校准以保持最佳性能;而在极端环境下使用时,则需注意保护措施以防损坏敏感元件。

    5. 兼容性和支持


    ZTP-115 可与多种其他电子组件无缝协作,支持广泛的编程接口和协议选项。制造商提供了详尽的技术文档和支持服务来帮助客户解决问题并确保顺利部署。

    6. 常见问题与解决方案


    常见的问题是信号干扰或输出不稳定,通常可以通过调整滤波设置或者重新定位传感器位置来改善。另外,若发现读数偏差较大,可能是因为未正确实施温度补偿算法所致,此时应检查相关的校准参数是否准确无误。

    7. 总结和推荐


    总体而言,ZTP-115 是一款性价比高的高性能红外传感器,特别适合那些寻求精确而又经济实惠解决方案的专业人士。鉴于其卓越的质量保证体系和技术支持网络,强烈推荐给希望开发新一代智能产品的工程师们。

ZTP-115L1参数

参数
温度阈值 -
精度 -
温度范围 0°C~100°C (IR)
安装方式 通孔安装
零件状态 在售
包装方式 管装

ZTP-115L1厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

ZTP-115L1数据手册

厂牌 PDF简要描述 下载
AMPHENOL 温度传感器 AMPHENOL ZTP-115L1 ZTP-115L1数据手册

ZTP-115L1封装设计

查看详情并下载
Symbol
Footprint
3D Model
