首页  >  产品百科  >  NPC-1220-100D-3-L

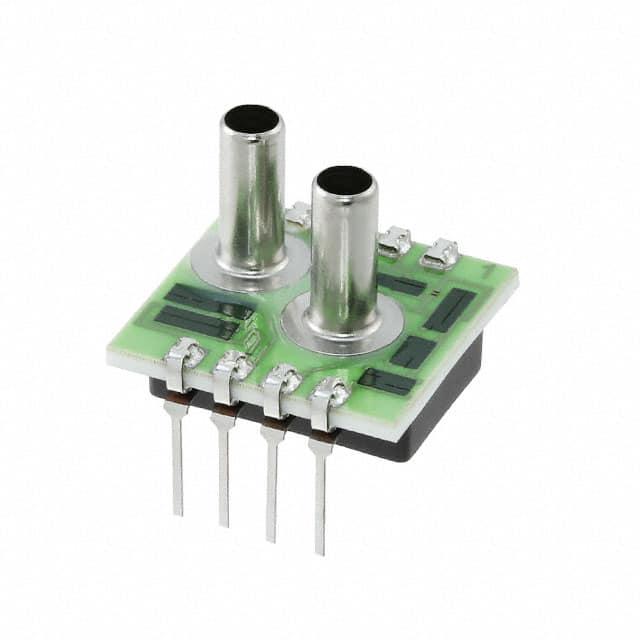

NPC-1220-100D-3-L

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: 差分 Wheatstone Bridge 689.48KPa 2.06843MPa ±0.1% DIP 通孔安装 15.24mm*15.24mm*16.65mm
供应商型号: 3618455
供应商: 海外现货
标准整包数: 1
AMPHENOL 压力传感器 NPC-1220-100D-3-L

NPC-1220-100D-3-L概述

    # Medium Pressure Sensors: NPC-1220 Series

    产品简介


    基本介绍
    NPC-1220系列是中压传感器,专门设计用于提供成本效益高的解决方案,适用于需要在整个宽温度范围内保持校准性能的应用。这种固态压力传感器广泛应用于工业自动化、空气流量监测、过程控制、医疗设备和地下电缆泄漏检测等领域。

    技术参数


    规格和

    技术参数


    - 全量程输出 (FSO):50 mV
    - 精度:±0.1%
    - 温度范围:
    - 操作温度:32°F 至 140°F(0°C 至 60°C)
    - 存储温度:-40°C 至 125°C
    - 重量:0.005 磅(2.5 克)
    - 最大压力等级:可达 3X 或 200 psi(13.78 bar),以较小者为准
    - 电气参数:
    - 输入阻抗:2500Ω 至 6000Ω
    - 输出阻抗:4000Ω 至 6000Ω
    - 热系数-电阻:±0.2% /°C
    - 线性度:±0.1% FSO
    - 热漂移:±0.1% FSO
    - 电源电压:1.235 V
    - 型号选择:
    - 005:0-5 psi(0-0.34 bar)
    - 015:0-15 psi(0-1 bar)
    - 030:0-30 psi(0-2 bar)
    - 050:0-50 psi(0-3.4 bar)
    - 100:0-100 psi(0-6.89 bar)

    产品特点和优势


    独特功能
    - 全量程输出:50 mV
    - 温度补偿:范围为32°F至140°F(0°C至60°C),确保在极端环境下的准确性
    - 固体可靠性:基于NovaSensor先进的SenStable®压阻式感应技术
    - 互换性:可通过电流设置电阻实现现场互换
    市场竞争力
    - 高精度±0.1%,优于市场上同类产品
    - 固态可靠性,适合恶劣环境
    - 温度范围广,适用于各种工业应用

    应用案例和使用建议


    实际应用场景
    - 工业自动化:用于监控和控制生产过程的压力变化
    - 空气流量监测:适用于气体流量控制系统的压力监测
    - 医疗设备:用于血压监测、呼吸机等医疗仪器的压力测量
    - 电缆泄漏检测:适用于地下电缆系统的压力监测
    使用建议
    - 安装位置:确保传感器正确安装于电路板上,根据需求选择正确的管脚配置。
    - 环境温度:保证工作环境温度在32°F至140°F之间,以获得最佳性能。
    - 电缆连接:根据应用需求选择合适的电缆连接方式,避免外部干扰。

    兼容性和支持


    兼容性
    - 可与各类电路板和电气系统无缝对接,特别适合于印刷电路板(PCB)的安装。
    - 支持多种压力范围,适用于不同场合。
    厂商支持
    - Amphenol Advanced Sensors 提供全面的技术支持和售后保修服务,12个月内免费维修或更换。

    常见问题与解决方案


    常见问题及解决办法
    1. 零点输出不准确
    - 解决方法:检查输入电源电压是否稳定,重新进行调零。
    2. 线性度不好
    - 解决方法:确认传感器是否正确安装,调整电流设置电阻以优化线性度。
    3. 热稳定性差
    - 解决方法:确保传感器工作在推荐的温度范围内,如需进一步改进可考虑外部温控装置。

    总结和推荐


    综合评估
    NPC-1220系列中压传感器凭借其高精度、温度补偿、互换性和坚固的固态设计,在多个工业应用领域展现出卓越性能。其广泛的压力范围、出色的线性和温度稳定性使其成为各行业设备的理想选择。
    推荐使用
    强烈推荐使用NPC-1220系列中压传感器,尤其是在需要高精度和温度补偿的工业环境中。由于其良好的市场口碑和卓越的性能表现,它无疑是当前市场上最具竞争力的产品之一。

NPC-1220-100D-3-L参数

参数
最小工作供电电压 -
精度 ±0.1%
输出类型 Wheatstone Bridge
压力类型 差分
最大工作压力 2.06843MPa
工作压力范围 689.48KPa
最大工作供电电压 -
长*宽*高 15.24mm*15.24mm*16.65mm
通用封装 DIP
安装方式 通孔安装
应用等级 工业级
零件状态 在售
包装方式 散装

NPC-1220-100D-3-L厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPC-1220-100D-3-L数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPC-1220-100D-3-L NPC-1220-100D-3-L数据手册

NPC-1220-100D-3-L封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
1+ ¥ 326.9931
5+ ¥ 321.1539
10+ ¥ 321.1539
25+ ¥ 315.3147
50+ ¥ 315.3147
100+ ¥ 315.3147
500+ ¥ 315.3147
库存: 35
起订量: 1 增量: 0
交货地:
最小起订量为:1
合计: ¥ 326.99
