71600-614LF

厂牌: AMPHENOL
产品描述: 28-30 AWG Latch Lock,Receptacle 2.54mm 2 14pin 760nm 金 灰色 IDC 导线安装,自由悬挂,通孔安装 22.25mm*6.1976mm*7.2mm
供应商型号: U-71600-614LF
供应商: 云汉优选
标准整包数: 1

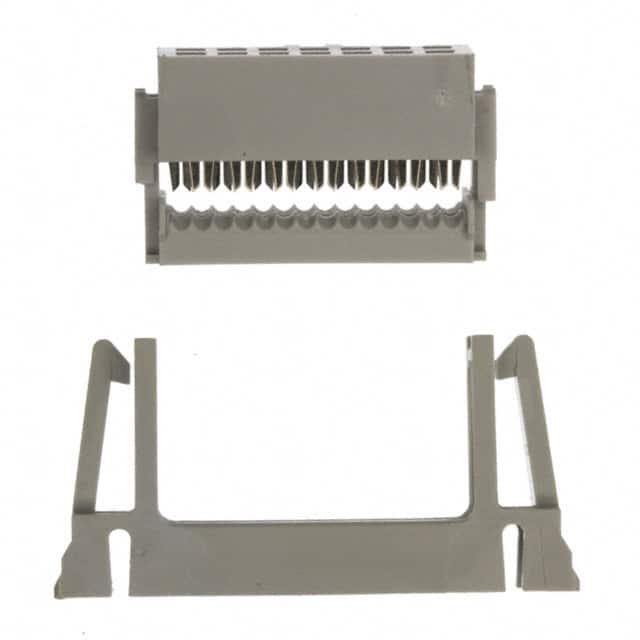

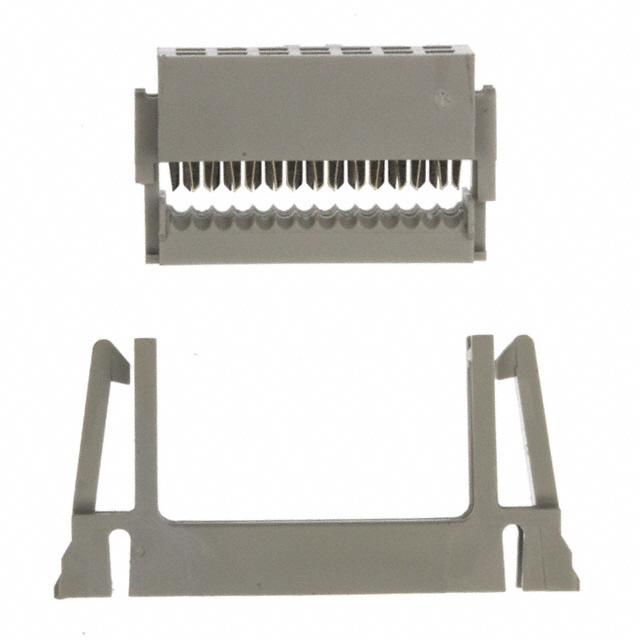

AMPHENOL 矩形连接器 - 自由悬挂/面板安装 71600-614LF

71600-614LF概述

    Amphenol FCI Basics Quickie® 系列电子元器件技术手册

    产品简介


    Amphenol FCI Basics Quickie® 系列是一款适用于扁平电缆到电路板连接的完整解决方案,采用2.54毫米间距的IDC(绝缘位移连接)技术。Quickie® 系列提供多种版本,包括带有保护盖的低轮廓母座和带弹出闩锁的公头插头,以确保可靠且精确的连接。这些连接器具有极高的耐用性和成本效益,并具备独特的设计特征,如极化、电镀和结构方面的特点。

    技术参数


    - 材料
    - 外壳:玻璃填充热塑性聚酯,颜色可选蓝色、黑色和灰色
    - 针脚:磷青铜
    - 电镀:金/GXT电镀厚度0.76微米,镍镀层厚度超过1.27微米
    - 机械性能
    - 针脚保持力:最低20N
    - 电气性能
    - 持续电流:3A
    - 绝缘电阻:最小1×10^5兆欧
    - 介电强度:最小500VRMS
    - 环境
    - 工作温度范围:-65°C至+105°C(某些版本可达+125°C)

    产品特点和优势


    - 四壁屏蔽设计:防止针脚受损并防止错配
    - 低成本高效能:独特的锁扣通过卡扣式应力缓解设计实现
    - 行业标准:符合DIN 41651、HE10和BT D2632标准
    - 双极化功能:防止连接器误配
    - 高可靠性:通过镀镍和金/GXT镀层保证100+次循环的性能

    应用案例和使用建议


    Quickie®系列连接器广泛应用于电子控制系统、服务器、通信设备、工业自动化、仪器仪表、自动售货机及医疗设备等领域。在使用过程中,推荐使用预装可调桥接式盖子来减少装配时间,保护接触点并确保可靠的连接。对于需要更精确对齐的应用,可以选择带有应力释放盖的版本。

    兼容性和支持


    Quickie®系列连接器与其他电子元器件和设备的兼容性较好,支持波峰焊接、蒸汽相焊接和红外回流焊接过程。产品通过RoHS认证,符合欧盟指令2002/95/IEC的要求。厂商提供了详细的技术支持和售后服务。

    常见问题与解决方案


    - Q:如何正确安装Quickie®连接器?
    - A: 推荐使用预装可调桥接式盖子来简化装配过程。确保按正确的方向插入电缆,并检查是否有任何错误或损坏。

    - Q:如何提高Quickie®连接器的使用寿命?
    - A: 定期清洁接触点,避免接触点生锈或积尘。使用合适的防尘罩来保护未使用的连接器。

    总结和推荐


    Quickie®系列连接器凭借其坚固耐用、成本效益高、适用性强等特点,在各类应用中表现出色。推荐在电子控制系统、服务器、通信设备和其他相关领域使用Quickie®系列连接器。该系列连接器能够满足用户的多样化需求,并为不同应用提供可靠的解决方案。

71600-614LF参数

参数
类型 Latch Lock,Receptacle
间距 2.54mm
触头镀层厚度 760nm
电缆端接 IDC
排数 2
颜色 灰色
线规 28-30 AWG
针脚数 14pin
触头镀层
长*宽*高 22.25mm*6.1976mm*7.2mm
安装方式 导线安装,自由悬挂,通孔安装
应用等级 商用级
零件状态 在售
包装方式 管装

71600-614LF厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

71600-614LF数据手册

厂牌 PDF简要描述 下载
AMPHENOL 矩形连接器 - 自由悬挂/面板安装 AMPHENOL 71600-614LF 71600-614LF数据手册

71600-614LF封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
250+ $ 0.4982 ¥ 4.2347
1100+ $ 0.4738 ¥ 4.0273
库存: 3876
起订量: 250 增量: 1
交货地:
最小起订量为:250
合计: ¥ 1058.67
