NPA-500B-05WD

产品分类: 压力传感器
厂牌: AMPHENOL
产品描述: Amphenol Advanced Sensors Pressure Sensor, 差分压力传感器, 最大过载140psi
供应商型号: N-NPA-500B-05WD
供应商: 云汉优选
标准整包数: 1

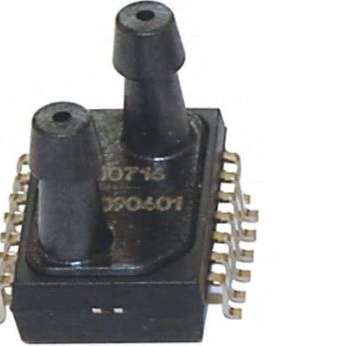

AMPHENOL 压力传感器 NPA-500B-05WD

NPA-500B-05WD概述

    NPA 系列表面贴装压力传感器产品综述

    产品简介


    NPA 系列表面贴装压力传感器是为高性价比需求而设计的小型化传感器,适用于需要校准性能的应用场合。该系列产品提供差压、表压、绝对压力和低压力范围内的测量。主要应用领域包括汽车、工业自动化、医疗设备和消费电子产品。

    技术参数


    - 温度范围
    - 工作温度:-40°C 至 +125°C(-40°F 至 +257°F)
    - 补偿温度:0°C 至 +60°C(+32°F 至 +157°F)
    - 存储温度:-40°C 至 +125°C(-40°F 至 +257°F)
    - 重量
    - 约 1 克
    - 介质兼容性
    - 正差压和表压端口兼容所有气体
    - 负差压端口仅兼容干燥气体
    - 全量程压力范围
    - 10 英寸水柱至 30 PSI
    - 总误差带
    - 小于 ±1.5% FSO
    - 过压测试
    - 最大测试压力 60 PSI

    产品特点和优势


    - 多种输出方式:可选放大模拟输出、数字串行输出(14位)、数字 I2C 输出和未校准毫伏输出,满足不同应用需求。
    - 温度补偿:数字模式下集成温度传感器,提高温度稳定性和准确性。
    - 高精度:满量程误差小于 ±1.5%,适合精密测量场合。
    - 小体积:采用 SOIC14 封装,便于印刷电路板安装,减少生产复杂度。

    应用案例和使用建议


    - 汽车空调系统:用于监测和控制车内压力,确保舒适度和安全。
    - 医疗设备:如呼吸机,需精确测量气道压力。
    - 工业自动化:用于监测工厂中的空气或气体压力。
    使用建议:
    - 在设计应用电路时,应考虑电源电压和输出信号范围,以确保传感器工作在最佳状态。
    - 对于长期稳定性要求较高的应用,应定期进行校准以维持高精度。

    兼容性和支持


    - 其他电子元器件兼容性:NPA 系列传感器可以方便地与其他标准电子元器件配合使用,简化系统集成。
    - 支持和服务:NovaSensor 提供为期 12 个月的产品保修服务,并可在产品手册中找到更多技术支持信息。

    常见问题与解决方案


    - Q: 传感器能否工作在极端温度环境下?
    - A: 可以,NPA 系列传感器的工作温度范围为 -40°C 至 +125°C。
    - Q: 传感器的最大过压保护是多少?
    - A: 最大过压保护为 60 PSI。
    - Q: 传感器是否有温度补偿功能?
    - A: 是的,在数字模式下集成温度传感器。

    总结和推荐


    NPA 系列压力传感器以其高精度、广泛的温度范围、多种输出方式和小体积等特点,成为适用于多种应用场景的理想选择。建议在需要高性能、可靠性和兼容性的场合优先考虑此系列传感器。同时,厂商提供的优质支持和服务也值得信赖。

NPA-500B-05WD参数

参数
最大工作压力 1.25Kpa
工作压力范围 1.25KPa
最大工作供电电压 5.25V
最小工作供电电压 4.75V
精度 ±1.5%
输出类型 -
压力类型 差分
长*宽*高 11.37mm*7.52mm*9.25mm
通用封装 SOIC-14
安装方式 贴片安装,顶部安装,黏合安装
零件状态 在售
包装方式 卷带包装

NPA-500B-05WD厂商介绍

Amphenol公司是一家全球领先的电子互连产品制造商,成立于1932年,总部位于美国。该公司提供广泛的电子和光纤互连解决方案,包括电缆、连接器、传感器、天线和模块等。

Amphenol的主营产品主要分为以下几类:
1. 电缆和电缆组件:包括同轴电缆、扁平电缆、光纤电缆等。
2. 连接器:包括射频连接器、电源连接器、高速数据连接器等。
3. 传感器:包括温度传感器、压力传感器、位置传感器等。
4. 天线和天线系统:包括无线通信天线、**通信天线等。
5. 模块和系统:包括电源模块、数据传输模块等。

Amphenol的产品广泛应用于通信、工业、汽车、医疗、**和*事等领域。

Amphenol的优势在于:
1. 技术创新:Amphenol拥有强大的研发能力,不断推出创新产品以满足市场需求。
2. 质量控制:Amphenol严格遵循ISO等国际质量标准,确保产品质量。
3. 全球布局:Amphenol在全球设有多个生产基地和销售网络,能够快速响应客户需求。
4. 客户服务:Amphenol提供全方位的技术支持和定制化服务,帮助客户解决实际问题。

NPA-500B-05WD数据手册

厂牌 PDF简要描述 下载
AMPHENOL 压力传感器 AMPHENOL NPA-500B-05WD NPA-500B-05WD数据手册

NPA-500B-05WD封装设计

查看详情并下载
Symbol
Footprint
3D Model
价格梯度 中国香港交货 内地交货(含增值税)
4+ $ 27.7826 ¥ 236.1521
10+ $ 26.5019 ¥ 225.2662
20+ $ 25.7448 ¥ 218.8308
库存: 25
起订量: 4 增量: 1
交货地:
最小起订量为:4
合计: ¥ 944.6
